如何测量复杂零件的尺寸？中图仪器提供全精密

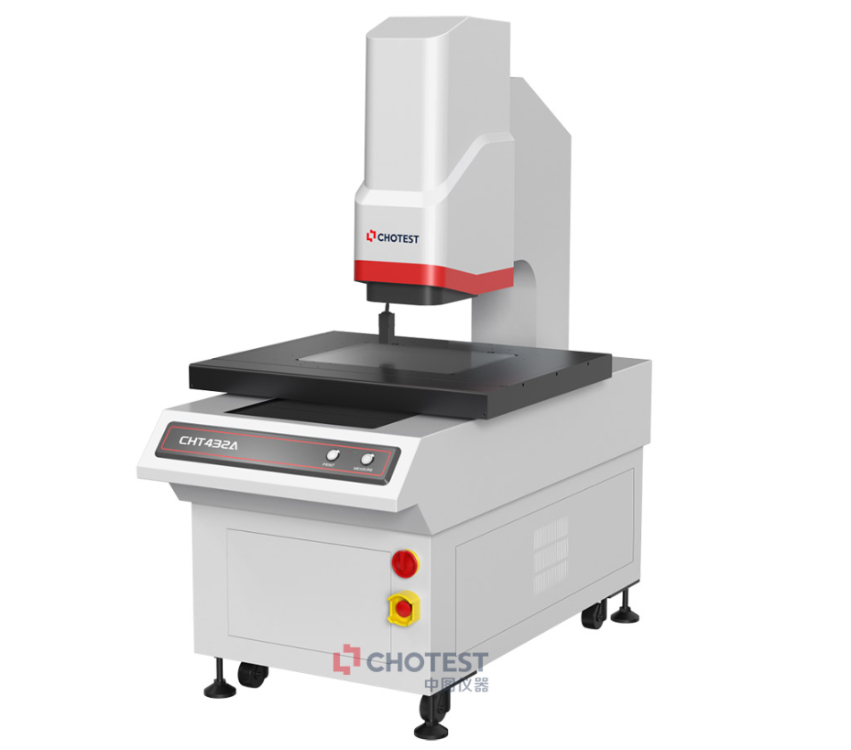

中图仪器CH系列影像仪在一台机器上提供了对形状、尺寸和位置的完善测量功能，提供了全精密尺寸检测方案。光源是测量的重要因素之一，中图仪器CH系列影像仪能利用不同光线效果凸显被测物的特性，更精准地抓取尺寸并达到高重复精度的上光源精准测量功能。测量工件表面时需要使用表面光，而测量轮廓时选用底光；编程后即可自动运行测量程序，面对工件长宽、直径、角度等形为公差可以进行自动检测与评价。

性能特点

【稳固移动平台结构】

1、精密大理石机台，稳定性好；

2、精密线性滑轨和伺服控制系统，保证系统精度；

3、三轴全自动可编程检测，实现复杂特征批量检测。

【自动测量，批量更快】

1、程序匹配工件坐标系，自动执行测量流程；

2、支持CAD图纸和Gerber图纸导入，坐标系匹配测量；

3、CNC固定坐标系模式下，可快速精确地进行批量测量；

【拍摄灵活、计算精准】

1、高分辨率镜头和大视野镜头组合测量，兼顾测量效率和精度；

2、支持表面光、透射光、同轴光分段编程控制；

3、自动识别测量部位，每次都能获得统一稳定的测量结果。

【配件丰富，多种复合测量】

1、支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量；

2、支持卡尺、高度计等外部输入，数据集中化管理；

3、支持标签打印机。

【软件功能丰富，自动报表】

1、提供多达80种特征提取、辅助构造、智能标注、形位公差、特殊应用等取分析工具；

2、自动输出SPC分析报告，支持Q-DAS传输，支持远程数据对接

【操作简单，轻松上手】

1、任何人都能很快上手，无需复杂培训；

2、简洁的操作界面，任何人都能轻松设定和测量；

3、一键生成统计分析、检测结果报告等。

中图仪器CH系列影像仪具有更高精度和更完善的光学系统配置，搭配自动变焦镜头，满足精密零件和复杂特征尺寸的测量，能够将产品质量检测、评估分析等系列工作大幅简化，能有效提升检测效率与精度。

产品参数

产品型号：CHT/CHS/CHX

产品名称：全自动影像仪

X轴行程范围：（300-1200）mm

Y轴行程范围：（200-1500）mm

Z轴行程范围：200mm

光栅显示分辨率：0.1μm,0.5μm

图像传感器：高清彩色工业摄像机

运动导轨：精密直线导轨

主要特点：精准测量，操作简单，功能丰富

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取
