大尺寸零件的测量方法

中图仪器CH系列影像仪克服了传统投影仪的不足，集光、机、电、计算机图像技术于一体。丰富的光源配置使其能够利用不同的光线效果凸显被测工件的特性，使其可检验被测物块的上表层的埋孔、管沟等规格，清晰地见到产品工件表层上图像和色调，拥有更好的测量灵活性。

CH系列影像仪的光源、相机、镜头三者相互配合：

1. 支持表面光、透射光、同轴光分段编程控制；

2. 高分辨率镜头和大视野镜头组合测量，兼顾测量效率和精度；

3. 支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量；

4. 自动识别测量部位，每次都能获得统一稳定的测量结果。

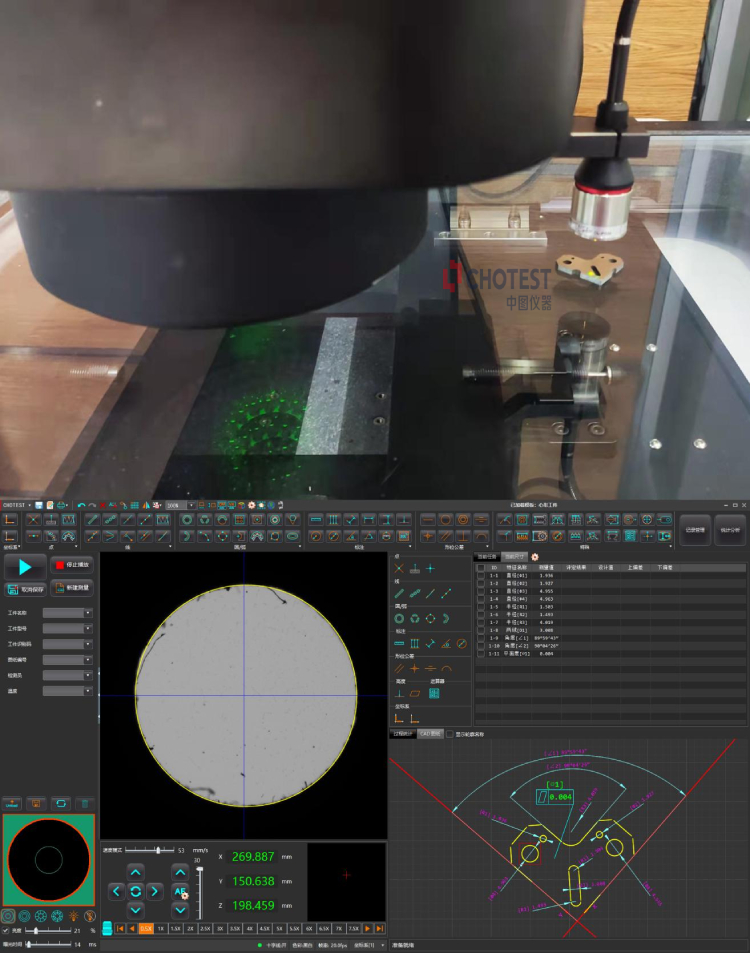

光学测头平面度测量

产品参数

产品型号：CHT/CHS/CHX

产品名称：全自动影像仪

X轴行程范围：（300-1200）mm

Y轴行程范围：（200-1500）mm

Z轴行程范围：200mm

光栅显示分辨率：0.1μm,0.5μm

图像传感器：高清彩色工业摄像机

运动导轨：精密直线导轨

主要特点：精准测量，操作简单，功能丰富

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取
