中图仪器SJ5160测长机介绍

测长机采用的是高精度光栅式接触式测量，这是一种很好的长度测量方式。它具有操作简洁、精度高、功能强、智能等优点，能够检定精密量具、精密量规。还可以检测各种精密工件内外尺寸，具有通用性、适应性强等特点。

中图SJ160测长机采用的高精度光栅测量系统、超高精密研磨导轨、双向可切换恒测力系统、高性能计算机控制系统技术，实现各种长度参数的高精度测量。通过超精密研磨导轨保证测量行走的高稳定性及直线度，采用高精度光栅测量系统记录接触测量中长度方向坐标，由计算机将数据测力装置、温度传感器的反馈数据进行合成，按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。

操作者只需装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，移动头座接触被测件，调整工作平台及头尾座找到拐点，采样完成得到当前测量数据，控制盒可以实时显示测量结果，如检测螺纹塞规，则可通过简单换算出螺纹中径，整个测量过程不超过2分钟。

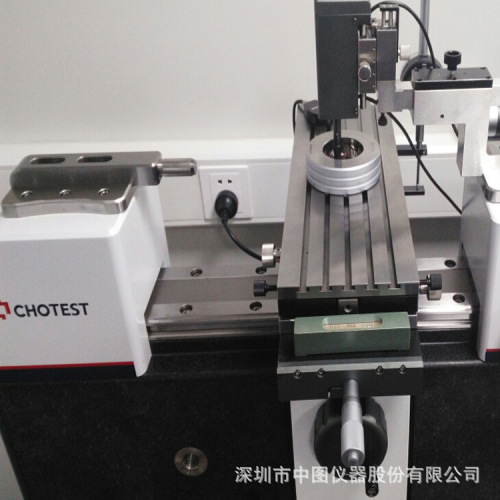

SJ5160测长机在测量螺纹环规时，仅需3步骤：
1、将螺纹环规放置在工作台上，压紧；
2、操作智能操作手柄移动测量测球到螺纹环规的孔内；
3、点击软件界面的内螺纹自动测量按钮，即可得到螺纹环规的中径数据。

软件附带零测力功能

★软件带零测量测力修正功能，可在系统设置内勾选；
★准确的电子测力技术，能准确地读取到当前的接触测力；
★零测量力修正，根据被测件测量时的测针、测帽形状及被测件尺寸进行测力变形量修正。

中图仪器SJ5160测长机介绍

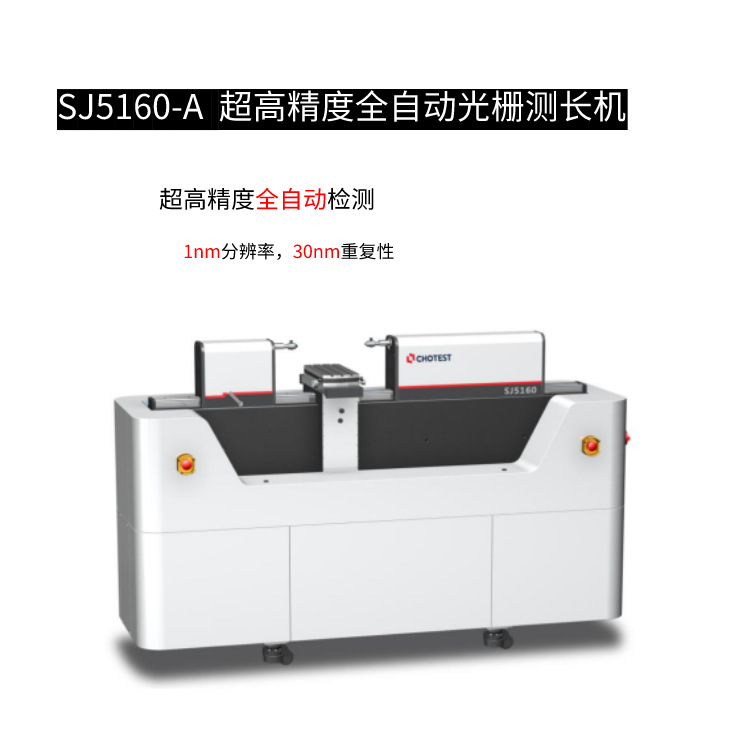

产品型号：SJ5160-A
产品名称：超高精度全自动光栅测长机
外尺寸示值误差：±（0.07+L/2000）μm，其中：L为被测长度，单位：mm

外尺寸重复性(2S)：≤0.03μm

内尺寸重复性：≤0.1μm（使用大小测钩）；≤0.15μm（使用内尺寸测量装置）；

分辨力：0.001μm

测力：内测量装置传感器测力0.1N、0.3N、0.5N，主测力0～12N自动连续可调

测量至大螺纹中径：500mm（螺纹环规/塞规）

主要特点：全自动测量，双向高精度电子恒测力

生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请联系我们获取
