案例分享 | 方形锂电池“极柱”检测解决方案

方形电池的顶盖主要由顶盖板，正、负极柱，防爆装置，注液孔等组成，一般极柱部分包含翻转片装置(OSD)，电流切断结构（CID）和短路装置(Fuse)等机构。

今天我们为大家分享关于锂电池极柱的3D检测案例。

Part.1

检测需求

1）检测正负极柱平面度及平行度；

2）检测P5-P14点位的平面度（详见检测原理中配图）；

3）检测正负极柱到底面的高度差。

Part.2

安装示意图

3D激光轮廓仪型号：LP-3060M
X轴视野范围：60mmZ轴视野范围：±6mmZ轴重复精度：0.4μm激光头下端到产品表面距离：80mm扫描频率：2.5K-8K

Part.3

检测效果图

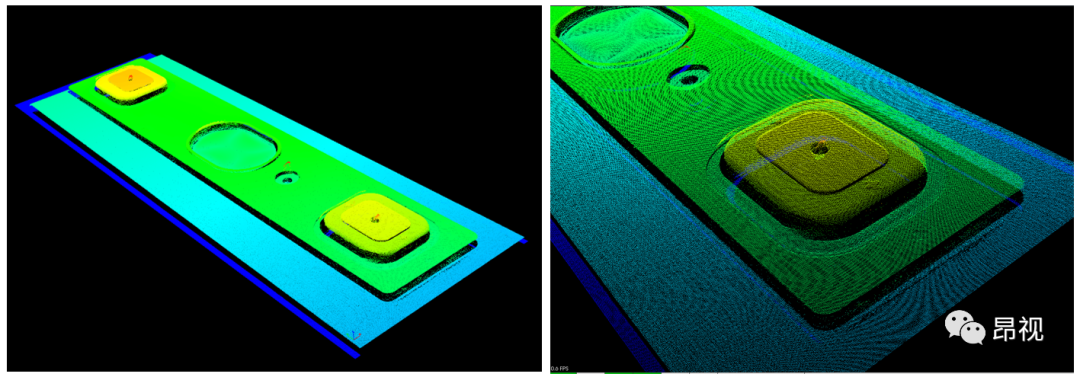

产品整体热力点云图与局部热力点云图

产品整体标记点云图与局部标记点云图

Part.4

检测原理

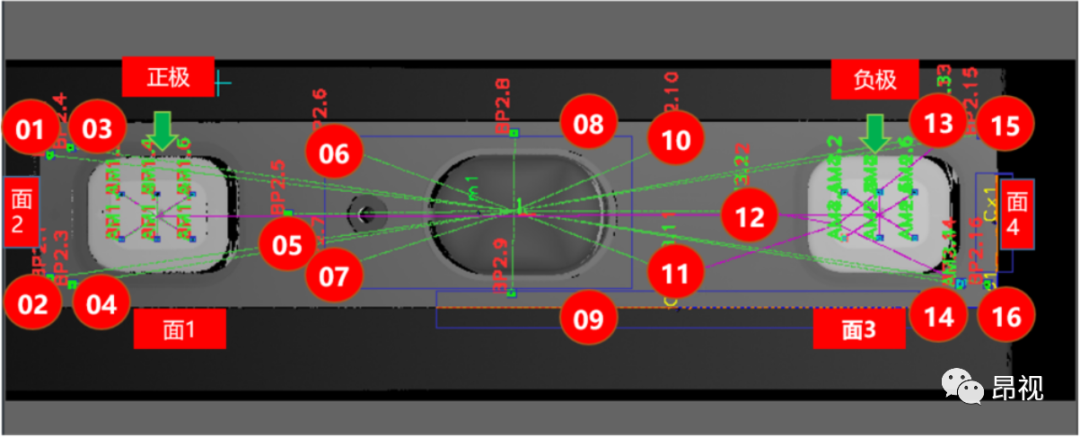

3DCloud检测界面

1、用LP-3060M激光轮廓仪扫描一次成像，以图纸中心特征为基准建立零点坐标系，为每个测量点输出坐标；2、使用3DCloud软件中的“区域测量”工具自拟合平面，输出正负极柱各自平面度A1、A2；以正极柱表面6个点拟合基准面，以负极柱表面6个点为测量点拟合平面，测量两个极柱表面的平行度；3、如上图，选取盖板顶面点P5-P14拟合平面，P1-P14拟合滤波基准面过滤杂点，以最小二乘法得出P5-P14平面度为A3;4、正极柱块平面为基准面（面1），测量面2的高度差H1，同理，测量面4到负极柱（面3）的高度差H2。

Part.5

检测结果

测量速度为40mm/s，测量CT时间为7.5S； 产品平面度、平行度及高度可精确测量，20次动态重复性在0.02mm左右。

—END—

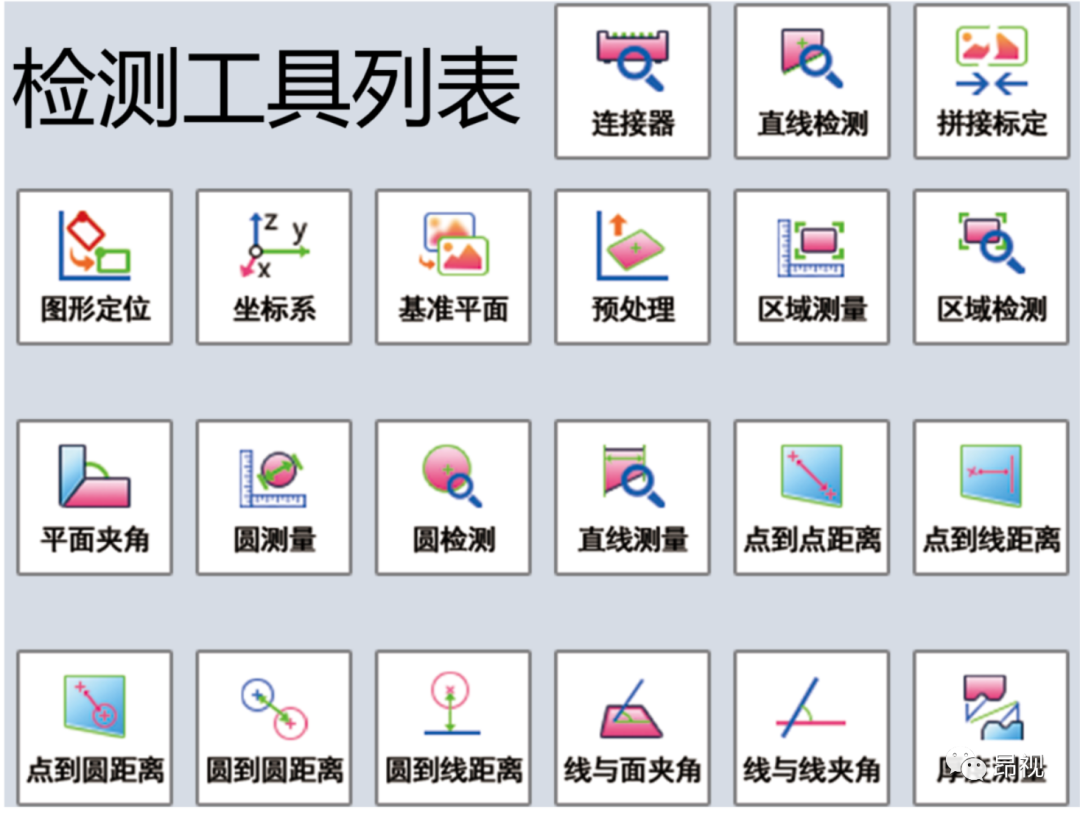

以上案例中所用到的3DCloud软件检测功能丰富，搭载各类图像预处理功能，内置21类3D常用检测工具，轻松便捷完成设定。

在以下应用中也有不俗表现：

PCB板高度差检测

连接器针脚平整度检测

电芯盖板焊接质量检测

胶路检测（断胶、溢胶、胶高）

电池包胶、蓝膜外观检测

昂视在线3D激光检测系统可广泛应用于3C电子、锂电、汽车、医疗、食品等行业。
