加速度传感器（MPA1064A）实测---LOTO虚拟示波器

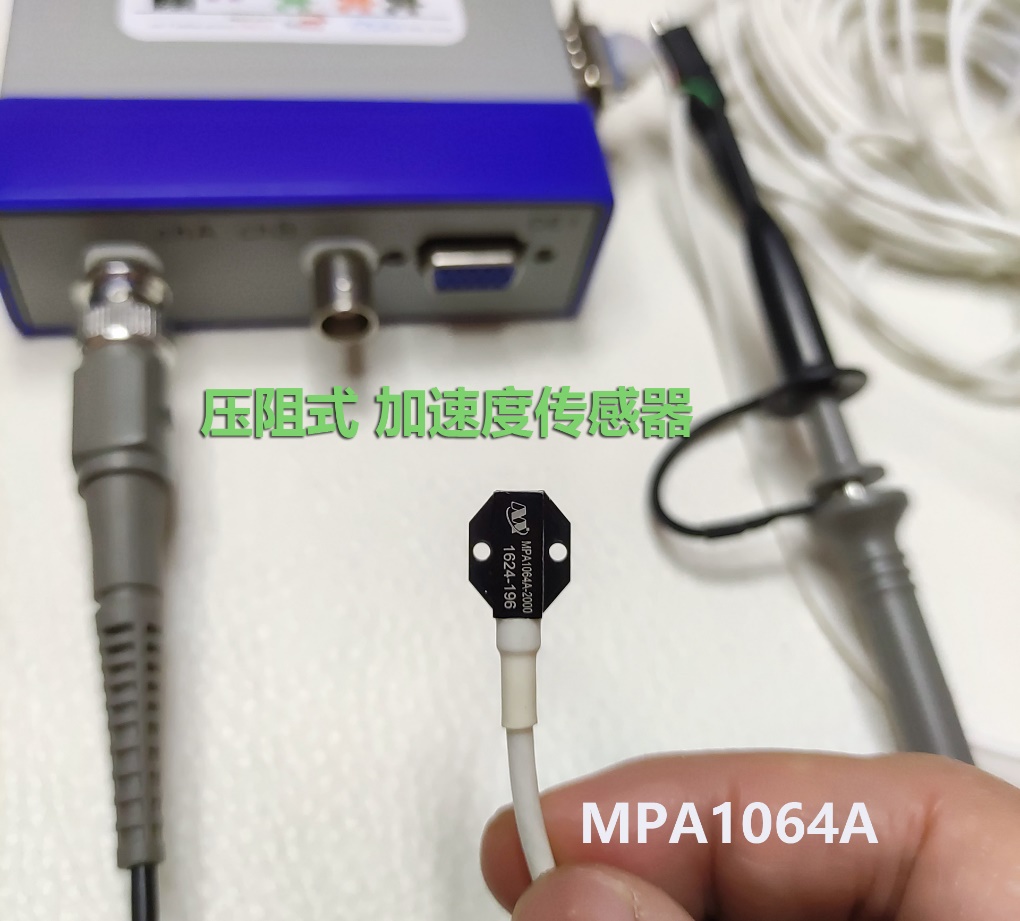

客户提供了一个加速度传感器，型号是MPA1064A，我们帮助客户测试下是否能测到传感器的输出，验证下测试方案。传感器很小巧，带了一根很长的线，由于我们手边没有合适的接口，把传感器的输入接头去掉了，直接拆成线束，按定义重新接线了。

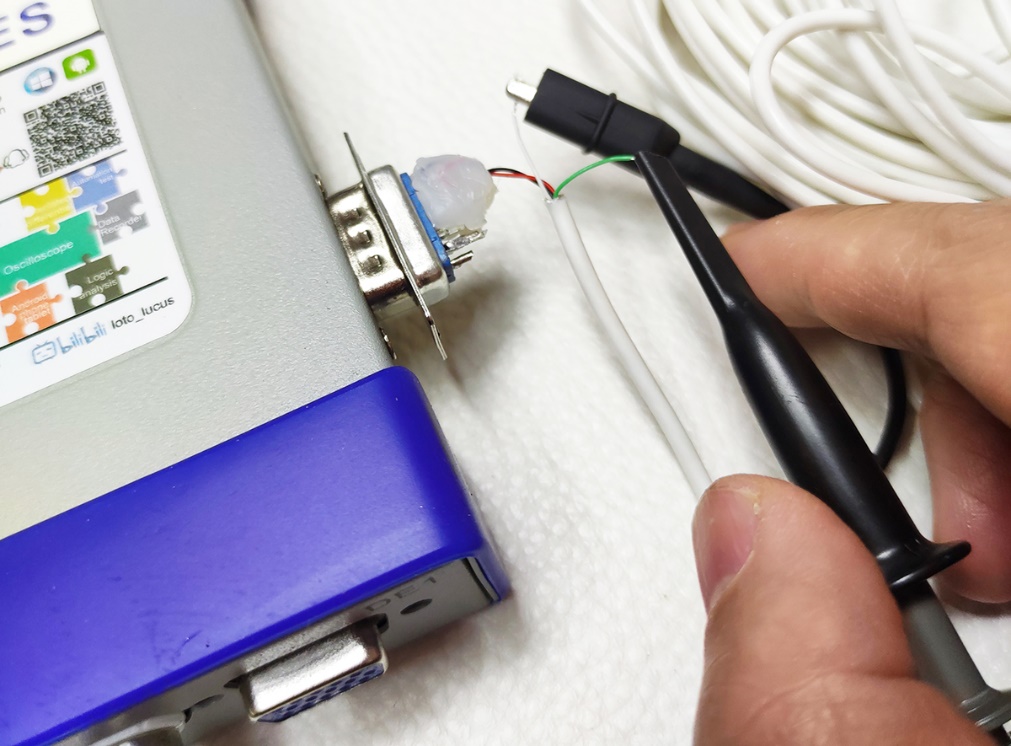

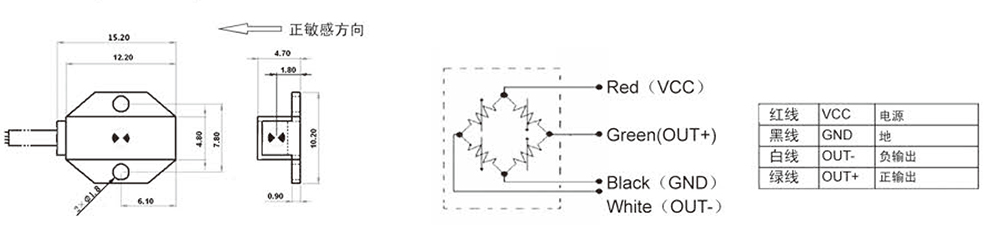

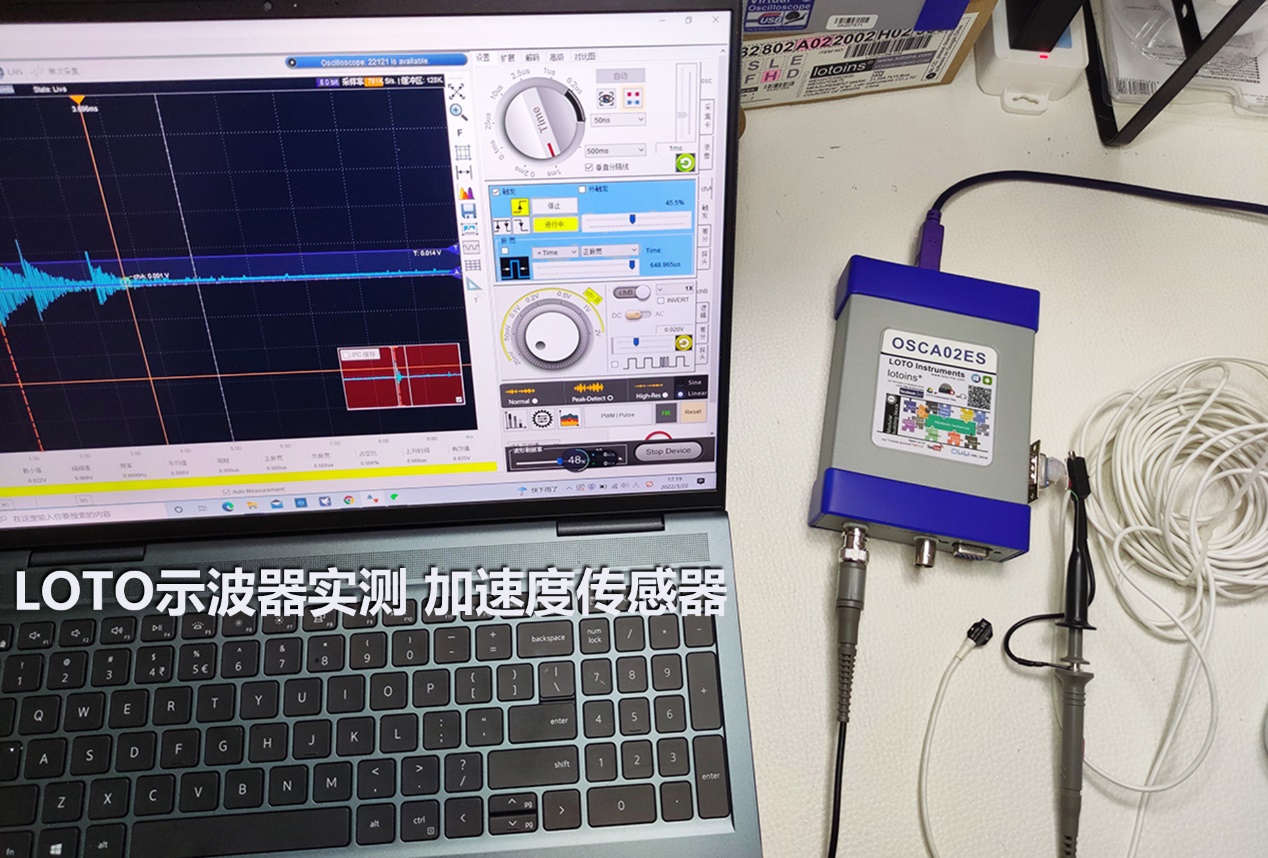

上图这个黑色的小模块就是加速度传感器。我们根据手册定义，红色接5V，黑色接地，剩下白色和黑色两根线是差分输出，我们接示波器探头。我们利用LOTO示波器的扩展接口提供电源的特性，直接把线接在了一个DE-15接口上，直接可以插在LOTO示波器的OSCA02系列型号的扩展口上，这样传感器就得到供电了，大家也可以自己接其他的5V电源。

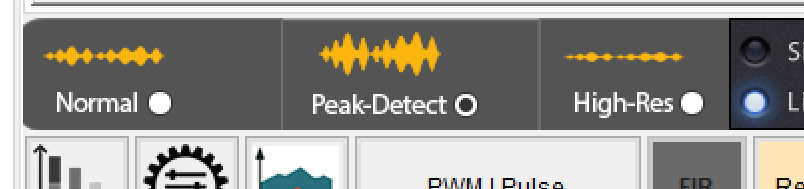

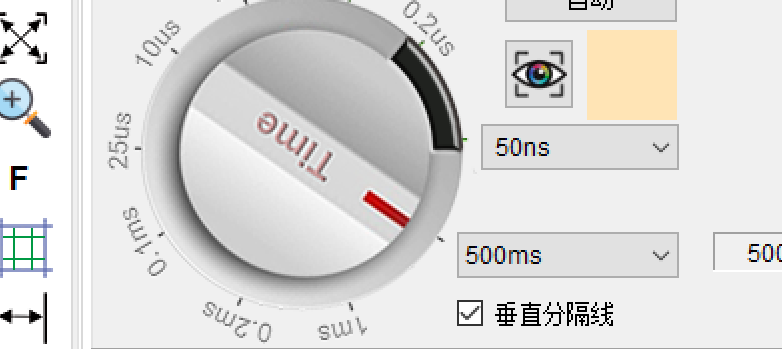

上位机软件我们选择大一点的时间档位，这里用500ms/div，那么一屏幕的时间跨度就是5秒钟，这样5秒内的波形都会显示在同一个屏幕上，我们就来得及看到信号的任何变化。需要注意的是，我们需要选择在峰峰值模式下查看信号波形，原因后面会看到。

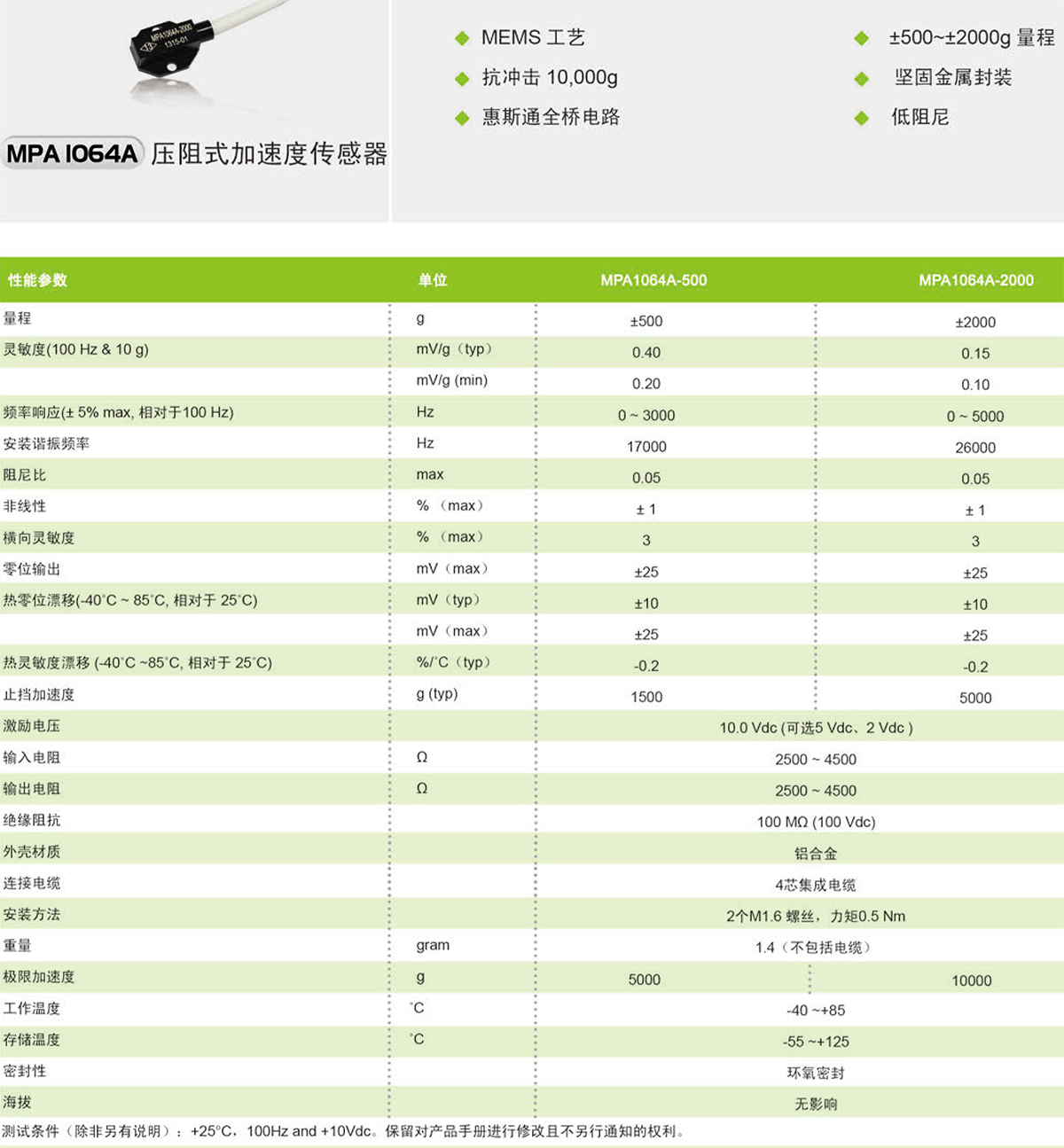

根据传感器的规格书，可以看到输出电压很小，普通的加速度应该是产生毫伏级别的电压变化，所以我们需要选择毫伏的电压档位。

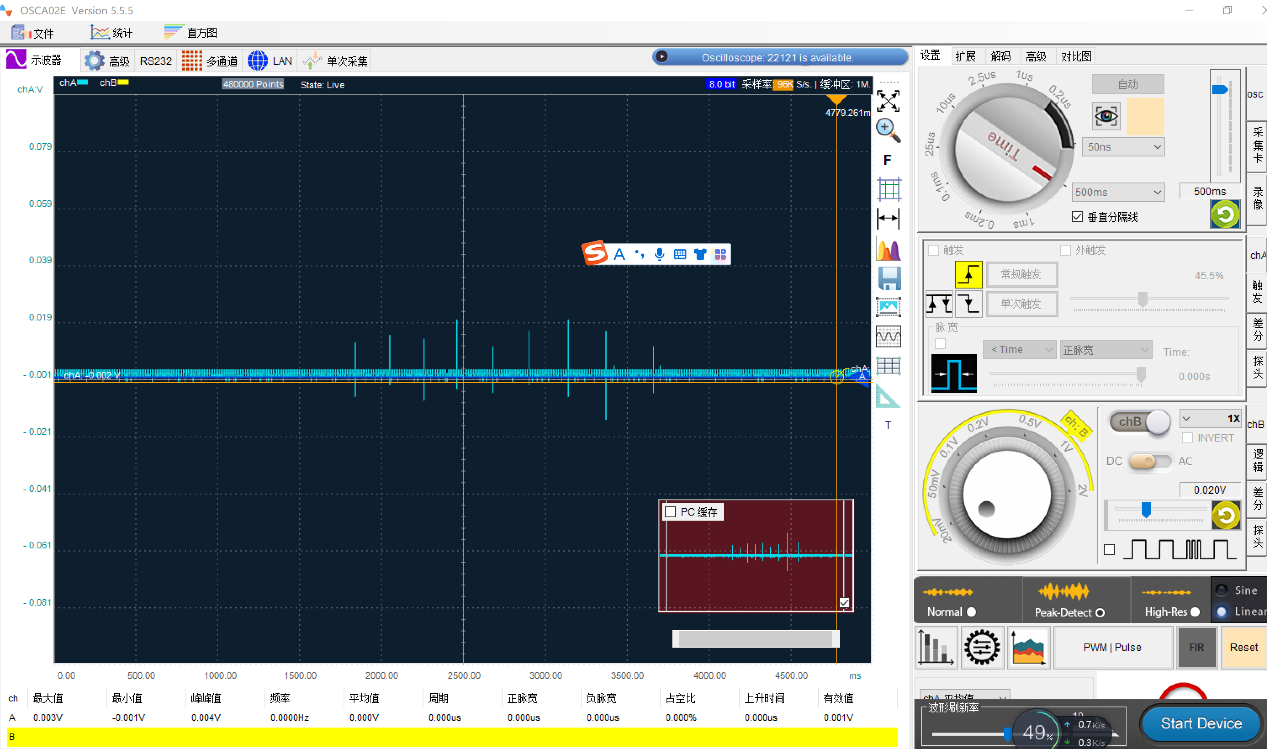

我们拿起加速度传感器敲击工作台面，相当于模仿一次次的冲击振动，在冲击振动下，我们的信号在大时间档位下，是一个一个的尖刺，只有峰峰值模式才是最合适看到尖刺的。其他没有什么特别需要注意的了，就跟平时操作LOTO示波器的软件类似。

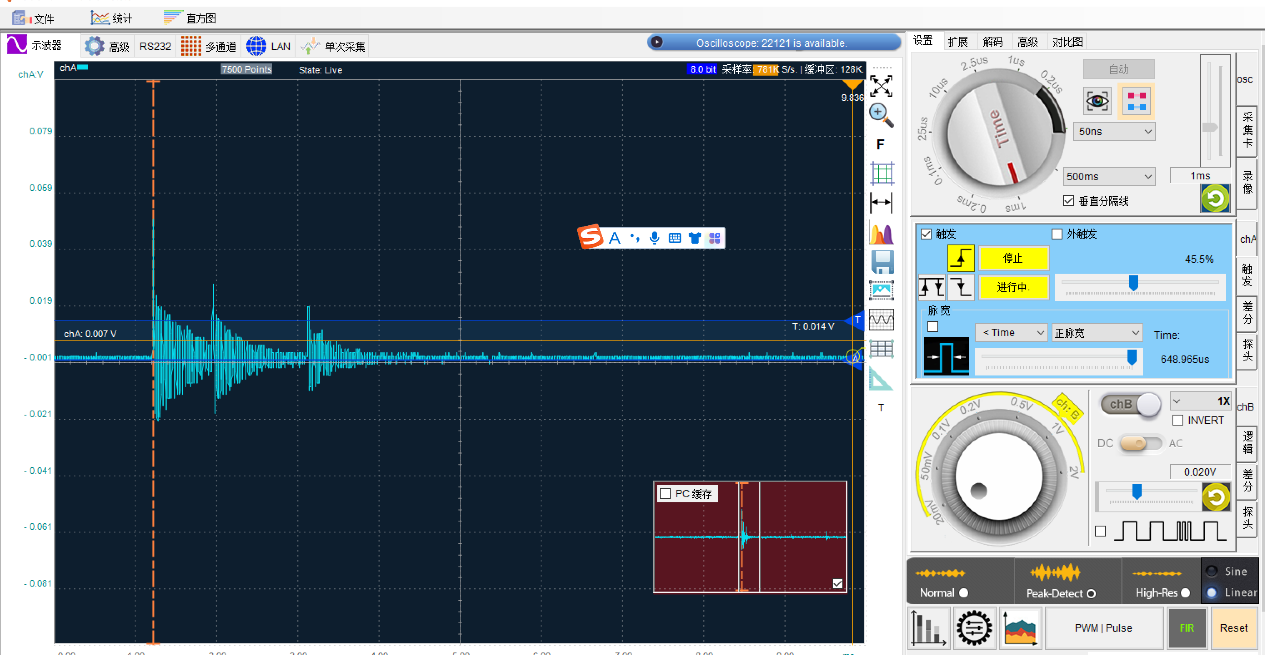

我们调小时间档位为1毫秒，把触发打开，就可以把尖刺展开看的更清楚，如下图所示：

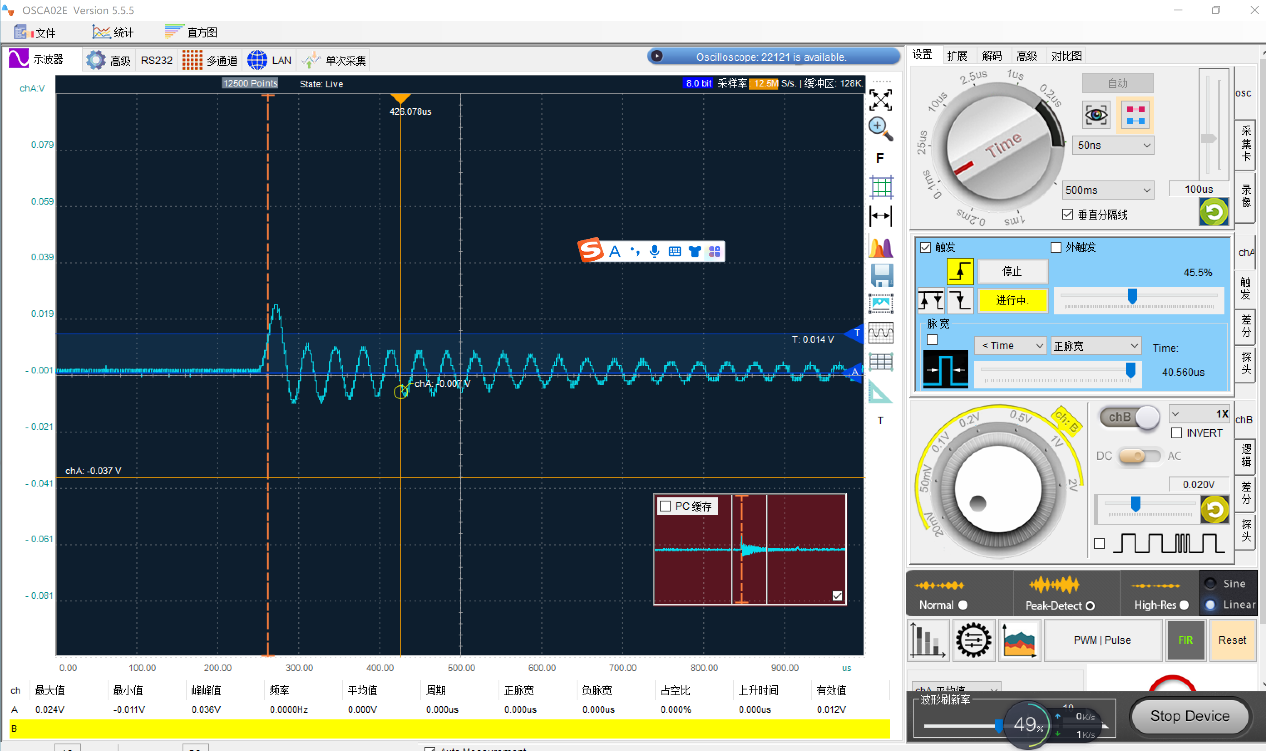

用更小的时间档位为0.1毫秒，进一步把尖刺展开看的更清楚，如下图所示：
