雷达物位计的接线方法和注意事项

雷达物位计利用雷达原理及采用大规模集成电路进行连续性测量，具有测距远、精度高等特点，在石化、轻工、环保、冶金、水利、粮食等行业应用广泛。其雷达物位计在进行测量前必须先进行接线，那么，雷达物位计应如何正确接线呢?下面，就结合雷达物位计的接线图介绍下雷达物位计的接线方法和注意事项。

一、雷达物位计接线注意事项

1、雷达物位计的供电电压分直流和交流两种。在进行接线前，请先检查确认设备的铭牌、标签以及认证等级，同时准备好屏蔽双绞线，屏蔽双绞线的规格为：0.5mm2-2mm2。

2、为了符合标准仪表接线惯例或电气规范，可能需要单独的电缆和导线管。

二、雷达物位计的接线方法

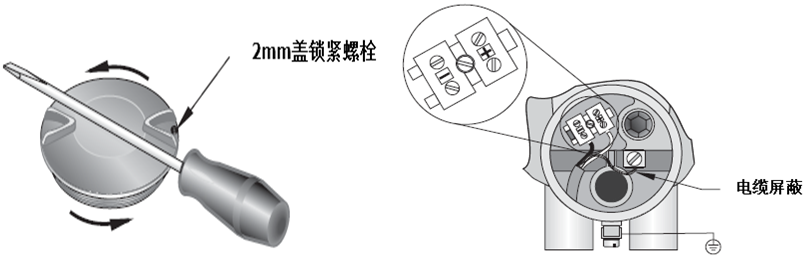

图1拧开外壳方式 图2接线示意图

1、使用2mm内六角螺丝刀松开锁紧螺栓，然后用一个螺丝刀或杆旋开盖(如图1所示);

2、从电缆的末端剥去大约70mm电缆线皮，然后从进线口穿进表壳;

3、端子接线，极性已标注在了端子模块上(如图2所示);

4、根据本地法规进行接地;

5、旋紧接头保证密封。

6、四线制和二线制的接线图分别如图3和图4所示：

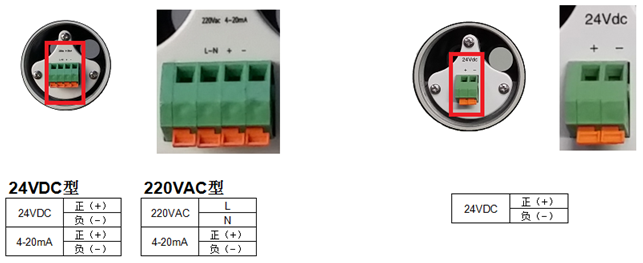

图3四线制接法 图4两线制接法
