示波器电流探头怎么测电流

我们通常用万用表测量电流，测量方法并不难，其中可以通过将表笔串联到电路中来读取电流大小，那你知道如何用示波器电流探头测试电流大小吗？

在此之前，让我们先看看霍尔效应是什么，所谓霍尔效应，是指当磁场作用于载流金属导体时，在半导体中产生横向电位差的物理现象，当电流通过金属箔时，如果在垂直于电流的方向施加磁场，则金属箔两侧的横向电位差。

知道了霍尔效应能够产生电位差，这就简单了，示波器可以通过测量电压量间接地测出电流。

首先我们需要一个高精度的电流探头，高精度的电流探头测量电流方便并且精确。这种电流探头一般是钳式的，测量电流时不需要破坏电路，如下图是一个高精度的电流探头，这种电流探头需要装9V干电池使用。

以泰克示波器为例，接上高精度电流探头后会出现相应的菜单，首先要做的是探头的自动消磁，点击是示波器对应的消磁按钮。

为什么要消磁？

要确保精确地测量低电平电流，需要对磁芯进行去磁以消除残余磁性。就像消除CRT显示器的多余磁场可以改善画质一样，可以通过对电流探头进行消磁或去磁来消除任何剩余磁性。

如果在探头核心被磁化的情况下进行测量，那么就会产生与剩余磁性成正比的偏置电压，从而诱发测量误差。

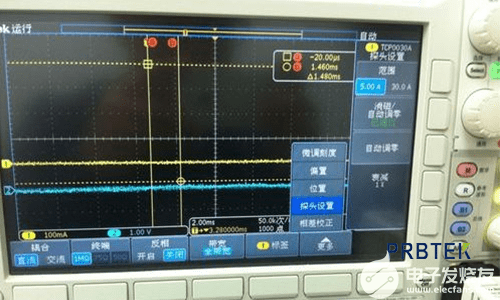

示波器执行消磁操作后，示波器界面如下，红色变成绿色，说明消磁成功。

下面就可以测试电流了，所测试的电流要形成回路，示波器的设置方法，和使用电压探头是一样的。

电流探头可以测量流经探头钳口的电流所生成的磁场，它会生成与输入电流成正比的电压输出测试过程中，如果你正在测量直流信号或小幅度的低频交流信号，可以通过在探头上缠绕多圈被测导体可以提高探头的灵敏度。

需要注意的地方：

1.电流探头也是有量程范围的，测试之前最好评估一下是否在测试范围内。如某高精度电流探头范围是100 mV/A：100 mA至10 A峰值；10 mV/A：1至100 A峰值。

2.几十毫安以下的电流建议用万用表测量。
