WT588F语音芯片在身高测量仪的应用

身高测体重测量仪，采用高精度传感器和语音操作界面，通过电子语音播报的方式，告诉用户如何进行操作，无需观看说明书即可实现，便捷性的操作，通过WT588F语音芯片，即可实现清晰播报测量结果、提示测量步骤的注意事项、声音大小可任意调试、且支持多国语言播报。

WT588F系列语音IC，是一款可重复烧写的语音芯片，采用SOP-8的封装形式，单芯片可存储170~320秒的语音内容，可直推8R0.5W的喇叭（PWM输出）也可以外接DAC功放输出，是低成本的语音解决方案；

WT588F语音芯片，可以通过一线串口 或 两线串口的控制方式，采样率高达6K~32K，最大支持1000段语音地址，外围电路简单，通过配套下载器或MCU可实现在线更换WT588F内部语音内容，更方便、更快捷的进行调试、更改语音；

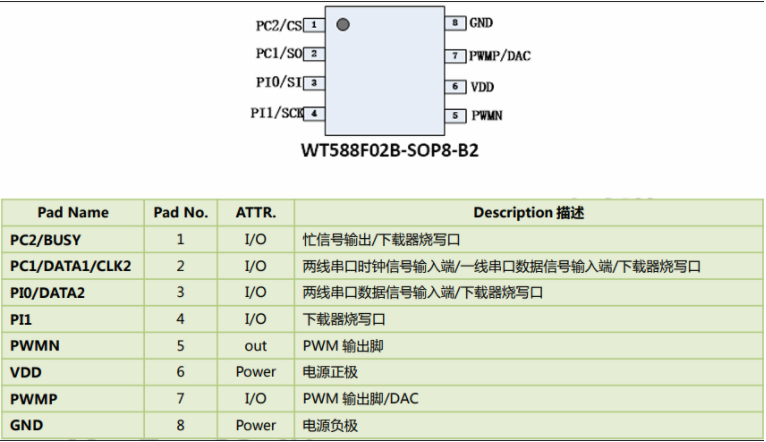

WT588F语音芯片，管脚定义图

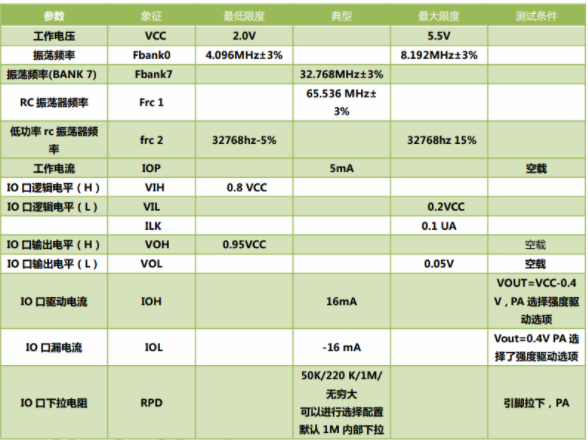

电器特性

一线串口控制程序（单字节指令）

/*--------------------------------------

;模块名称:Line_1A_WT588F_Single(UC8 DDATA)

;功 能:实现一线串口通信函数

;入 参: DDATA为发送数据

;出 参:

;P_DATA控制IO

;-------------------------------------*/

#define UC8 unsigned char

#define P_DATA P01

Void Line_1A_WT588F(UC8 DDATA)

{

UC8 S_DATA, j;

UC8 B_DATA;

S_DATA = DDATA;

P_DATA = 0;

Delay_1ms(5); //延时5ms

B_DATA = S_DATA & 0X01;

for(j = 0; j < 8; j++)

{

if(B_DATA == 1)

{

P_DATA = 1;

Delay_N10us(60); //延时600us

P_DATA = 0;

Delay_N10us(20); //延时200us

}

else

{

P_DATA = 1;

Delay_N10us(20); //延时200us

P_DATA = 0;

Delay_N10us(60); //延时600us

}

S_DATA = S_DATA >> 1;

B_DATA = S_DATA & 0X01;

}

P_DATA = 1;

}
