照度计Gossen MAVOLUX系列在光学测量中的应用

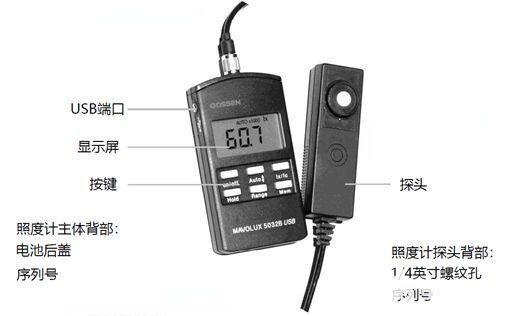

照度计Gossen MAVOLUX5032在光学测量中的实际应用：

Gossen MAVOLUX5032照度计使用方便，测量精度高。能够显示lx或fc单位照度。

搭配可选配件中的亮度配件，MAVOLUX5032照度计也可用于测量单位cd/m2或fL亮度。探头通过颜色校正，即其相对光谱响应已经适应了人眼V（λ）光谱响应度。所有重要类型的光都可以高精度测量，不需要任何额外的校正因子。V（λ）适应的准确性是MAVOLUX5032C和MAVOLUX5032B两种照度计类型的主要区别。照度计的质量等级已经在标准规范中DIN第7部分定义5032。

因此，MAVOLUX5032C符合C类，MAVOLUX5032B符合B类（DIN第7和8部分5032)。余弦校准了照度计探头，使斜入射光得到精确测量。

两种MAVOLUX5032类型允许在不添加附件的情况下测量非常高强度的光。特别是0.01lx初始灵敏度MAVOLUX5032B特别适用于极低光强度的测量。

lx=Lux, 1lx=0.0929fc fc=footcandle, 1fc=10,76lx

cd/m²=Candelapersquaremeter, 1cd/m2=0,2919fL fL=footlambert, 1fL=3,426cd/m2

照度计在光学测量中多种场景中的应用：

1、照度计测量反射式图卡的表面照度：

在图像测试领域，建立一个统一的光源环境是非常重要的。因此，在每次测试之前，应测试图卡表面的照度，并且每次测量都是统一的。

在实际测试中，为了保证图卡表面的均匀性，我们通常使用四个边缘和中心点作为测量点。最后，通过获得的测量值计算图卡表面的均匀性。均匀性指数越高越好。如果不能满足测试要求，则需要调整补光源的角度和距离，并使用照度计重新测量以计算均匀性。

测量每个测试点的照度时，务必不要堵塞探头。测量人员可以站在一边，将手伸向另一边。

注意：测试图卡表面容易损坏，测量时轻轻靠近表面，不要在图卡上摩擦并移动到测量点。

2、照度计测量反射式灯箱的照度：

使用照度计测量光源环境时，我们只需将探头放置在要测量的位置，即可实时显示测量值，方便我们统计光源数据，控制光源环境。

3、照度计测量透射式图卡表面的亮度：

在图像测试中，不乏需要测试图卡表面亮度的情况。通过增加亮度配件的照度计，可以快速测试不同图块的亮度值。

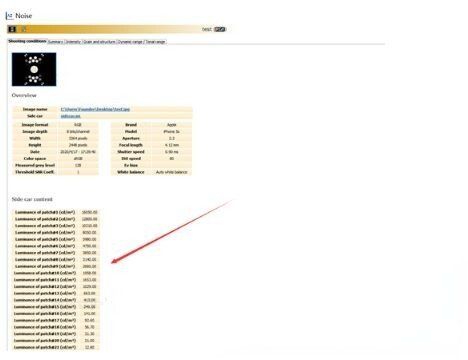

比如在camera在动态范围测试中，我们获得了每个图块的亮度值。然后，在随后的图像分析中，我们可以向分析软件提供它作为一个辅助文档。最后，用于分析动态范围的结果数据，以获得更准确、更可靠的测试结果。

逐个测量图块的亮度，并记录可用文件；

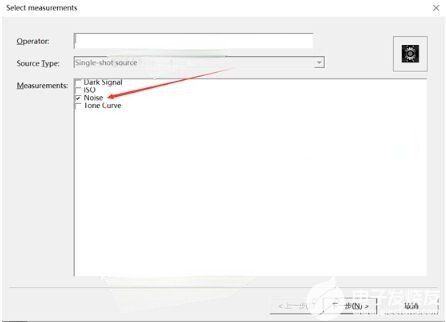

例如:在分析软件中，我们可以选择要测试的测量指标

例如:在分析软件中，我们可以选择要测试的测量指标

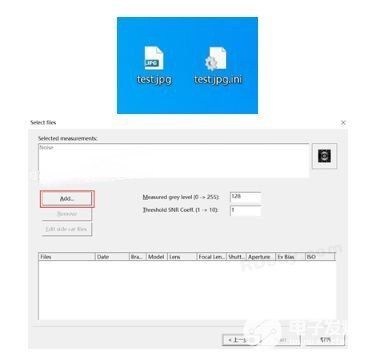

因为软件本身会找到具有相同文件名的附属文档，所以点击Start之后，可以将亮度数据应用到分析中。

4、照度计测量散射灯箱的亮度：

照度计在测试亮度之前，需要增加照度计M516G配件，将照度计转换成亮度计，如图所示：

从上图可以看出，单位已经从lx转换成cd/m2。对于散射灯箱，我们还可以增加适配盘（M499G），用于屏蔽外部光源，测量结果将更加准确。此外，适应板的大表面降低了接触压力。因此，在测量过程中损坏设备的风险也将大大降低。
