泰克示波器CVI开发波形抓取数据控制软件NS-Scop

1、软件概述

◆为了解决示波器测试操作流程繁琐、参数配置复杂等问题，纳米软件Namisoft开发的NS-Scope示波器自动化测试程控软件，通过对示波器的程序控制，实现自动化参数配置、数据采集和数据存储，软件自带数据库存储，方便用户查询历史检测数据，最大限度提高仪器使用效率。

2、主要功能

◆远程可以控制单台/多台示波器，采集参数、波形为全自动化。

◆兼容市面上所有具有 USB、LAN 任意一种程控接口的示波器，如：美国泰克（Tektronix）、美国是德科技（Keysight）、普源等。

◆自动保存采集参数、波形到数据库中，方便随时查询。

◆自动生成采集报告，用户可自主选择数据、选择路径。

◆可设置采集方式、波形显示方式、测量设置、测量显示等功能，方便不同情况下使用。

◆操作方便简单，提高效率，即使对不懂示波器的用户来说也可直接用该系统控制示波器。

3、兼容仪器

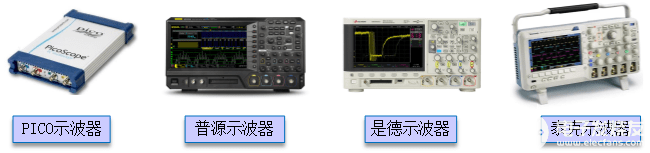

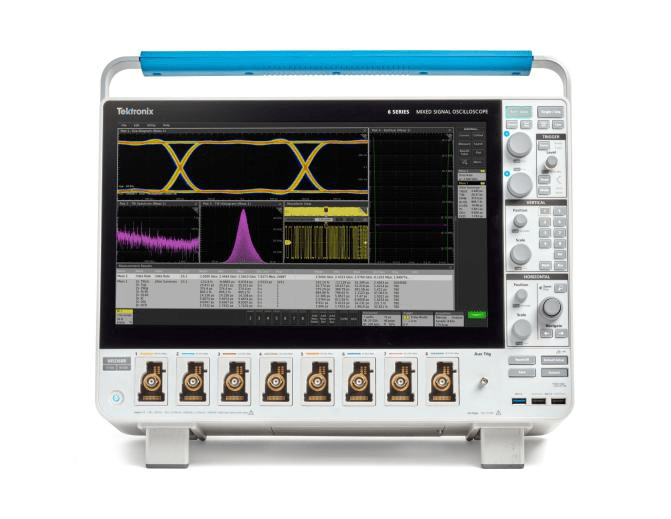

◆泰克Tektronix、是德科技Keysight、普源Rigol、力科、罗德与施瓦茨R&S等品牌示波器。

4、软件要求

软件环境

l Windows/XP SP3及以上操作系统；

l NI-VISA驱动；

l sqlite数据库。

硬件环境

l 电脑CPU要求：双线程，2GHz主频以上；

l 电脑内存要求：1G；

l 电脑硬盘要求：4G以上空间。

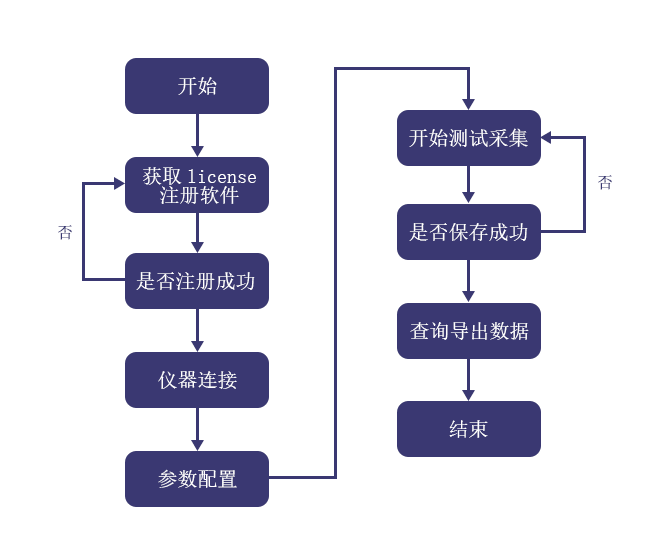

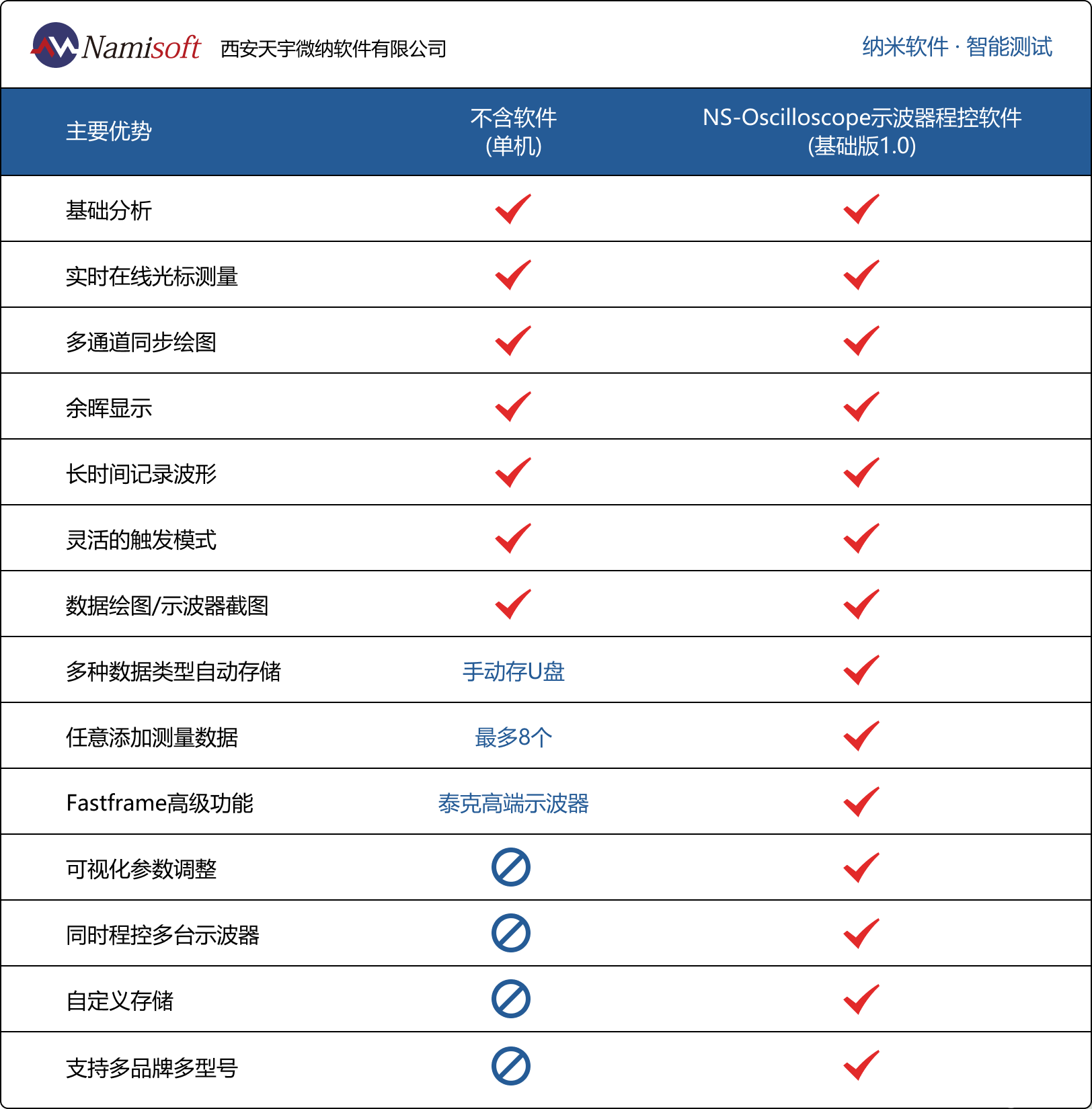

5、软件流程图

6、软件功能介绍

6.1、软件主界面

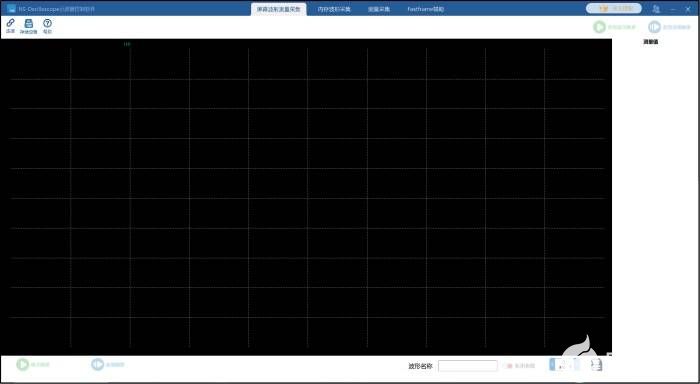

NS-Oscilloscope 示波器程控软件主界面

6.2、仪器连接界面

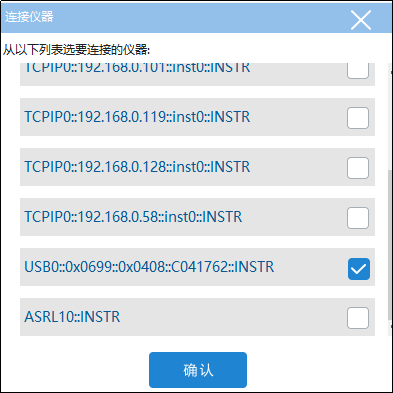

进入测试前，选择需要连接的仪器。

6.3、存储设置界面

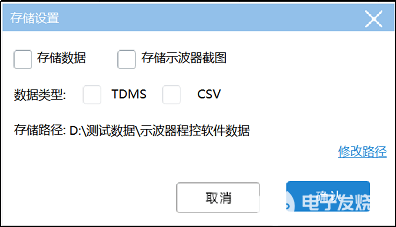

点击存储设置按钮，可选存储数据或存储示波器截图，以及数据类型和存储路径。

6.4、仪器设置界面

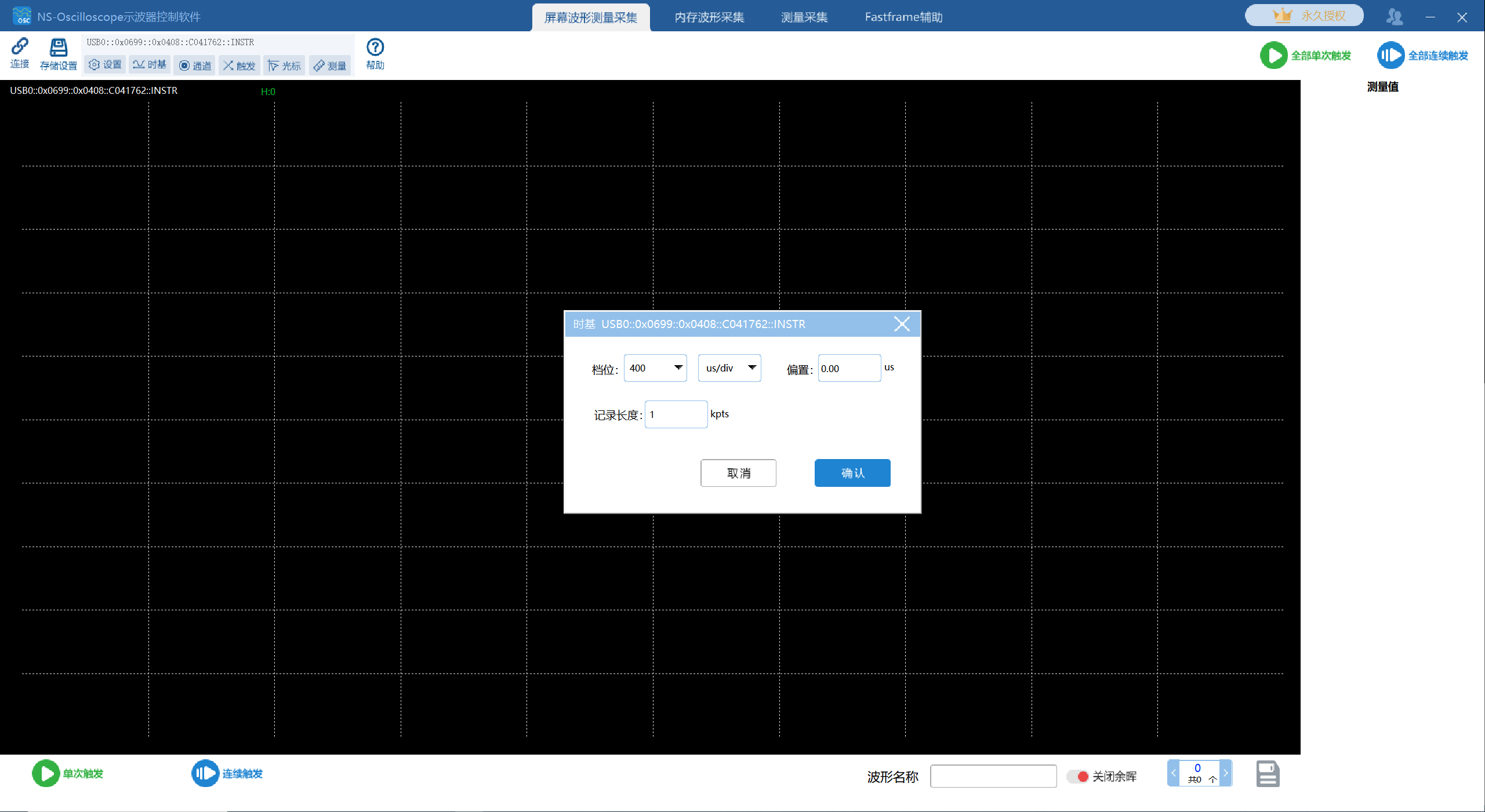

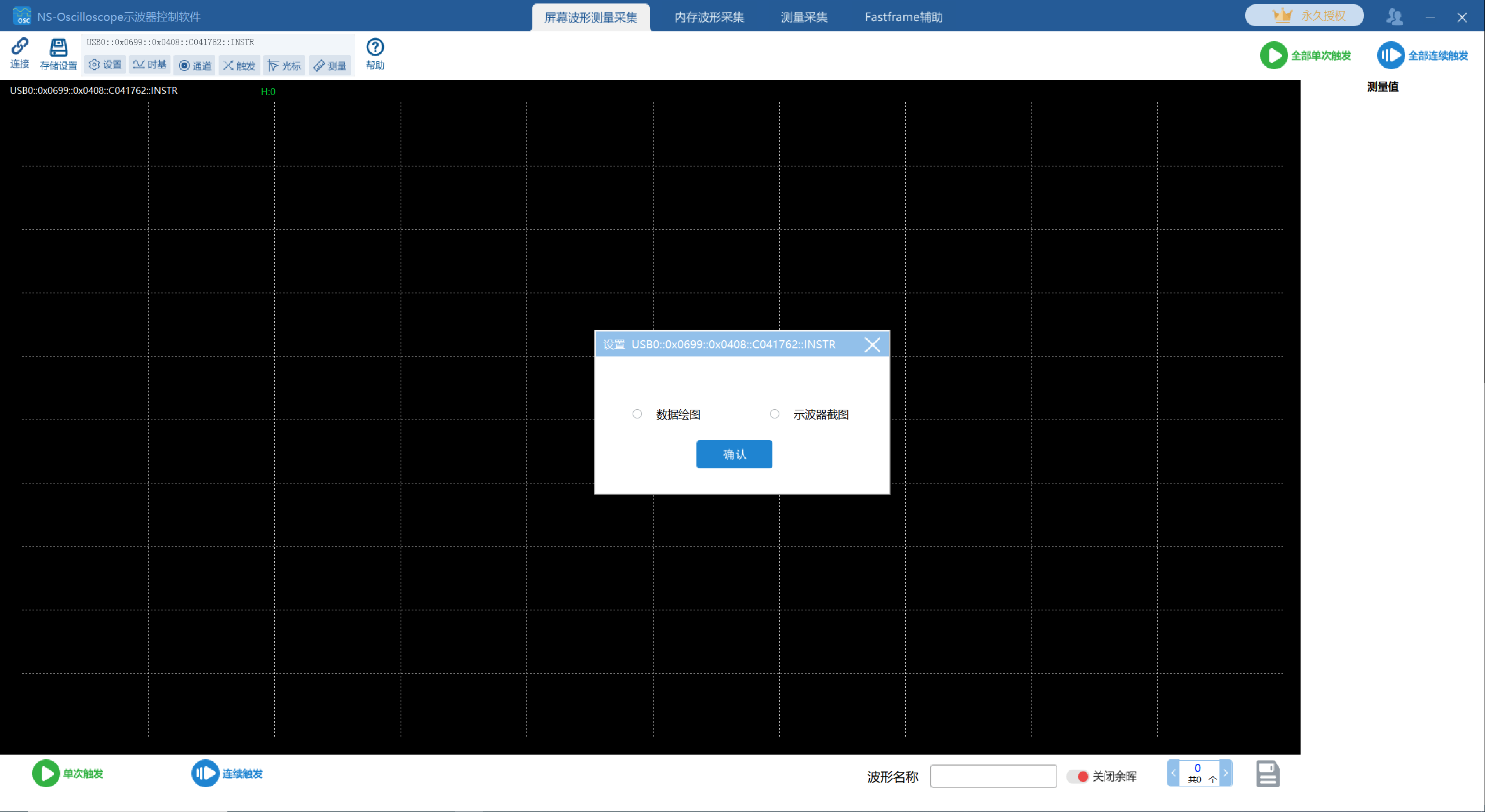

在此界面，可以对时基、通道、触发、光标、测量项进行设置。首先进行设置，点击设置选择数据绘图或示波器截图。

◆时基设置。可选择档位、偏置、记录长度等参数。

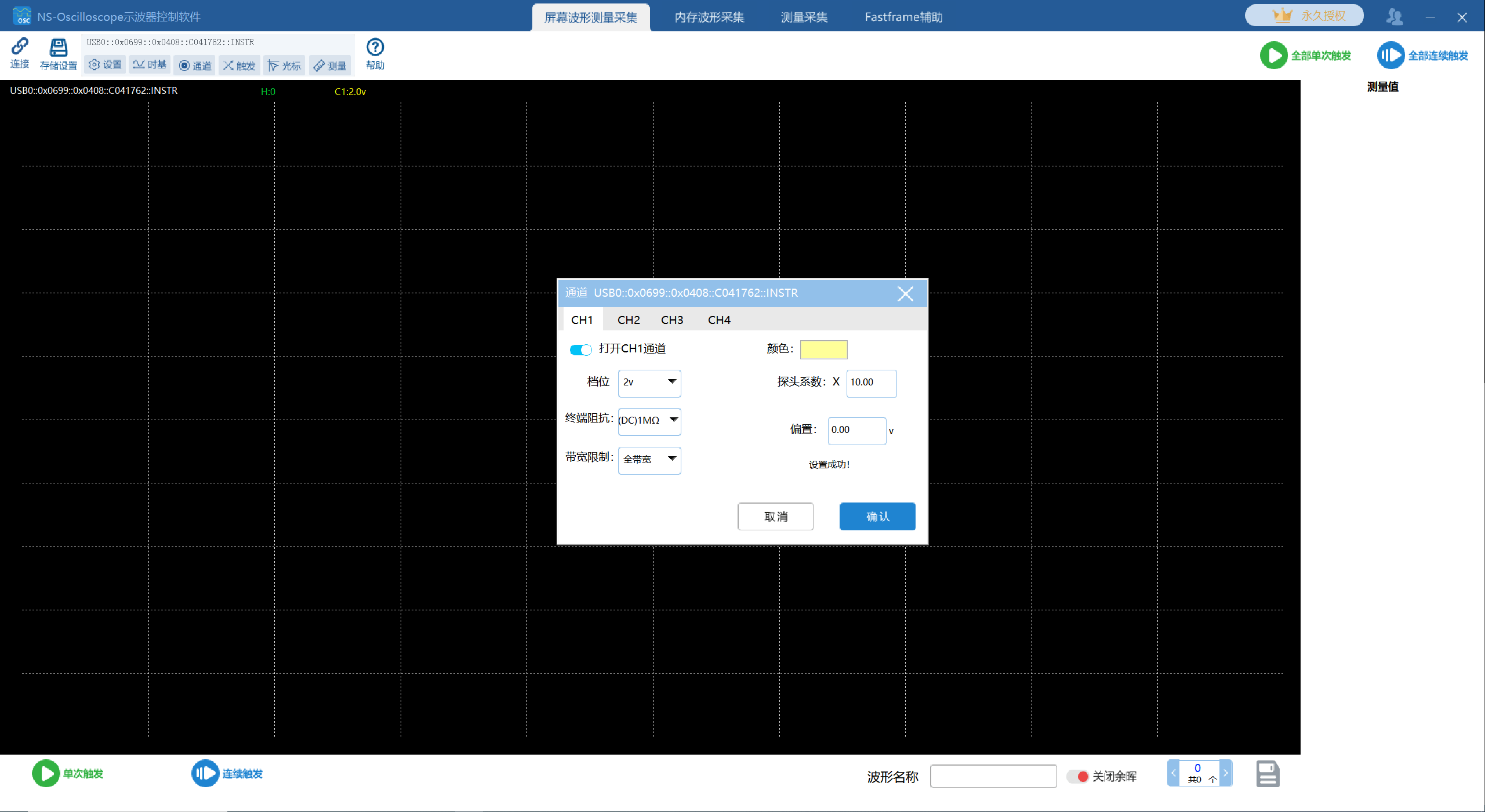

◆通道设置。可选择多个通道，对通道颜色、档位、探头系数、终端阻抗、偏置、带宽限制参数进行设置。

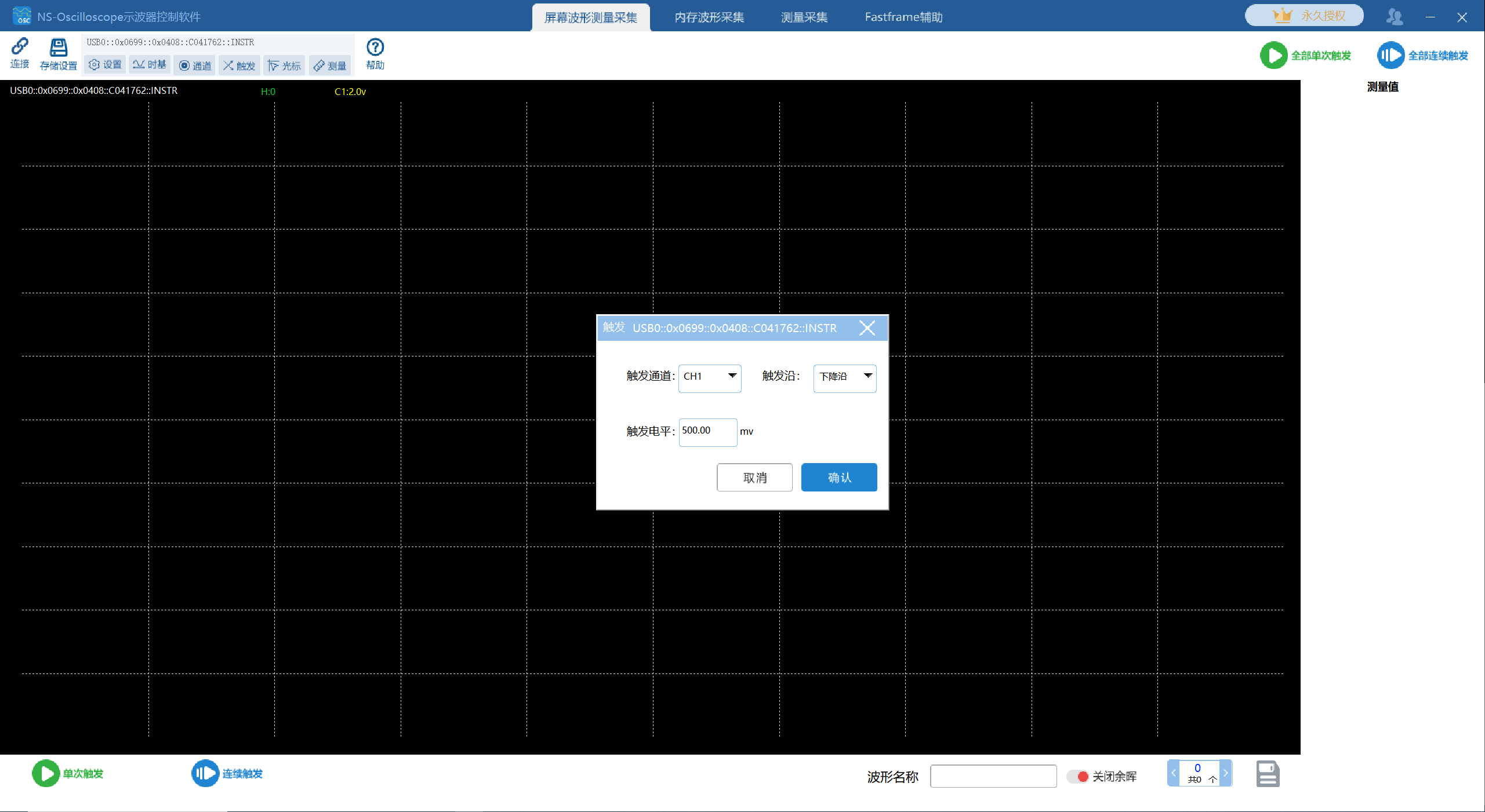

◆触发设置。可选择触发通道、触发沿、触发电平等参数。

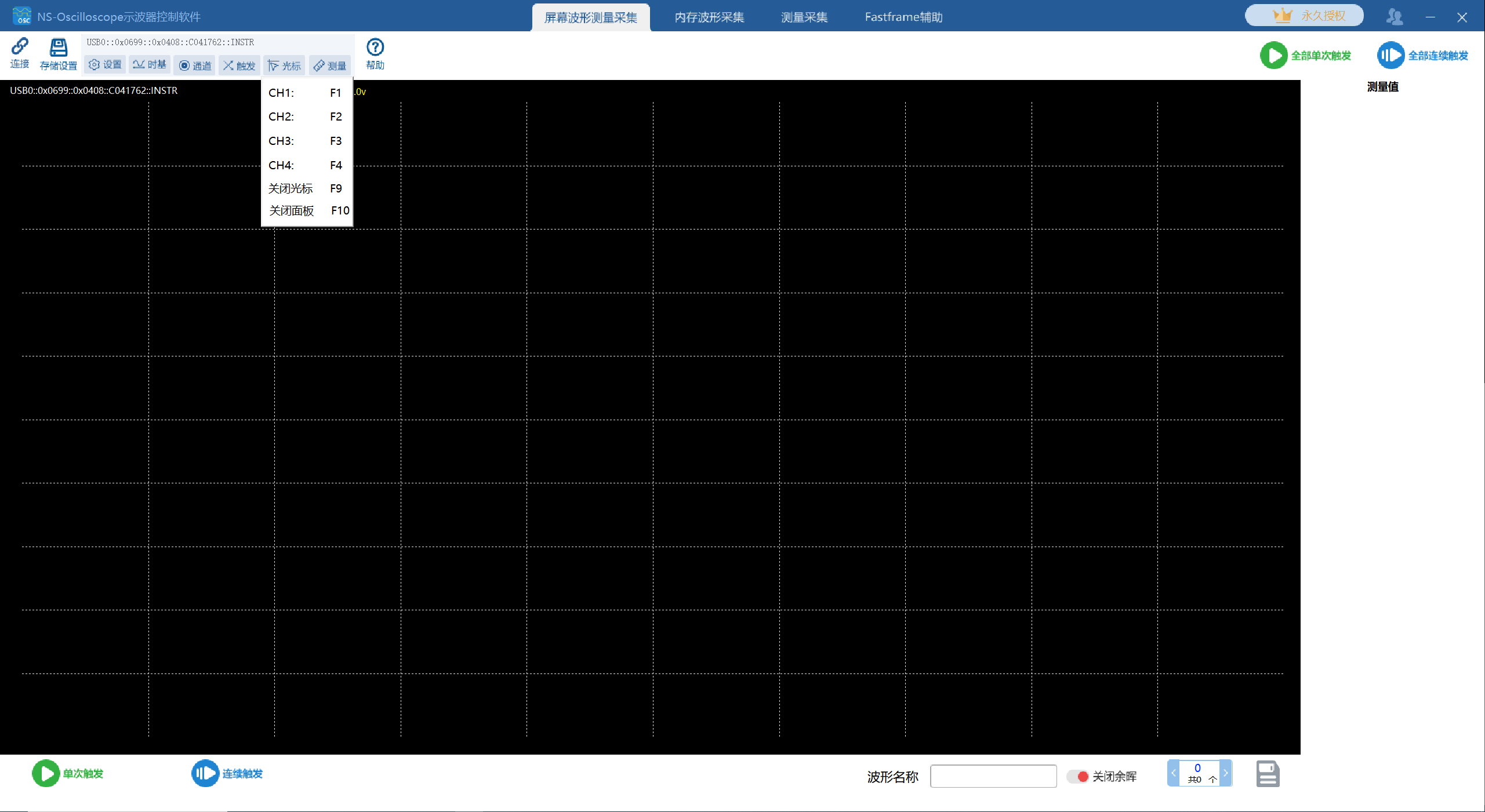

◆光标。点击光标可查看每个通道对应的光标键。

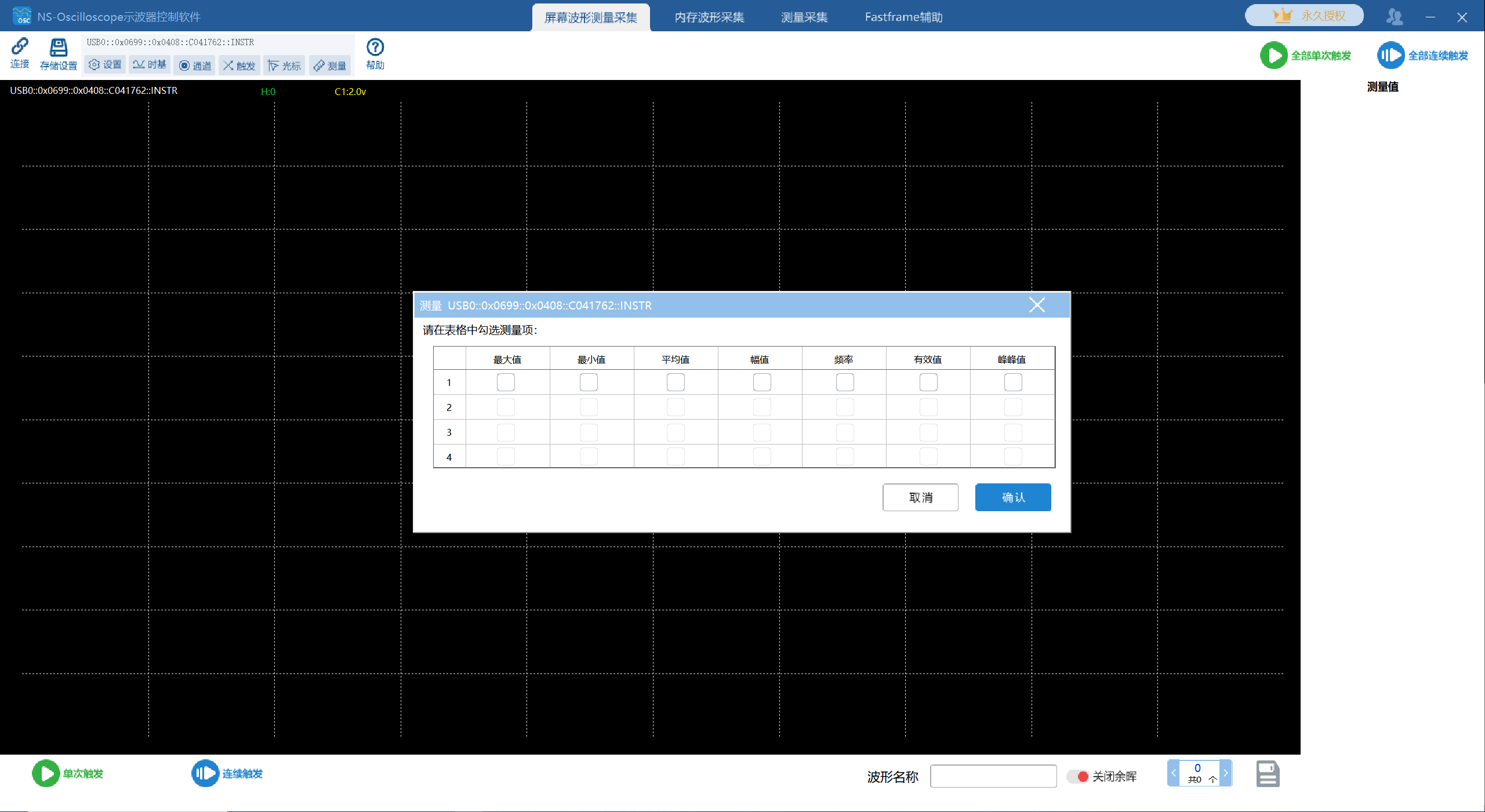

◆测量设置。可在表格中选择测量项，最大值、最小值、平均值等。

6.5、运行测试界面

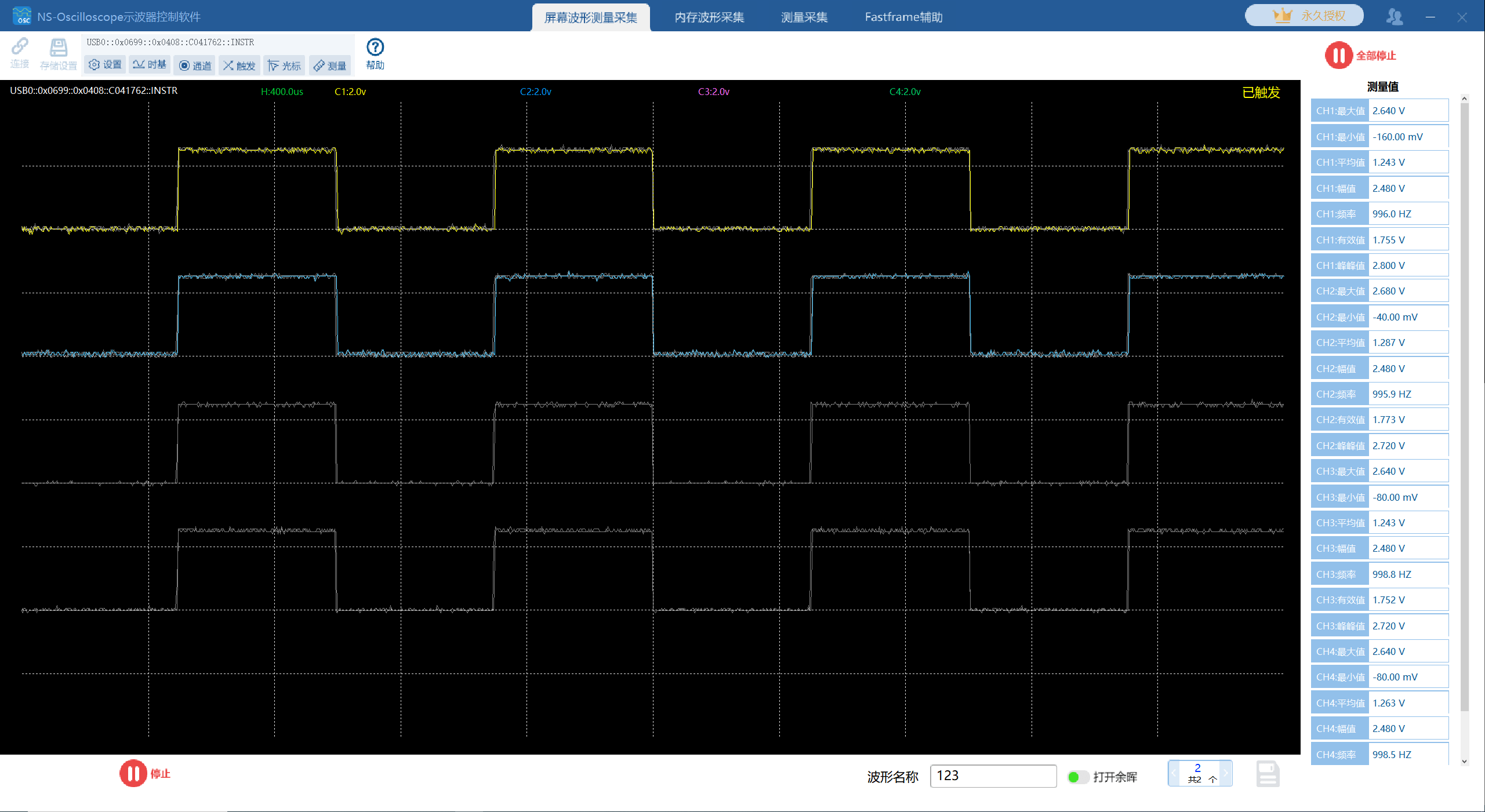

正常触发以及带光标和测量项。

运行测试界面图

6.6、示波器波形图保存

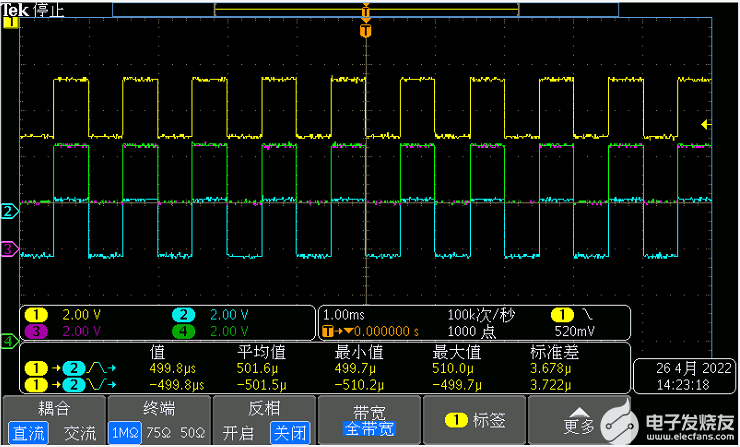

6.6.1、自动保存的示波器截图。

6.6.2、手动保存。点击右下角保存按钮，弹出波形存储界面，可选择存储屏数，存储类型，存储地址，点击确认后，会按照设置的路径进行保存。

手动保存波形存储界面

6.6.3、开启余晖功能。点击全部连续触发按钮，波形图界面。

6.7、数据存储界面

系统可保存TDMS和CSV两种格式的文件。

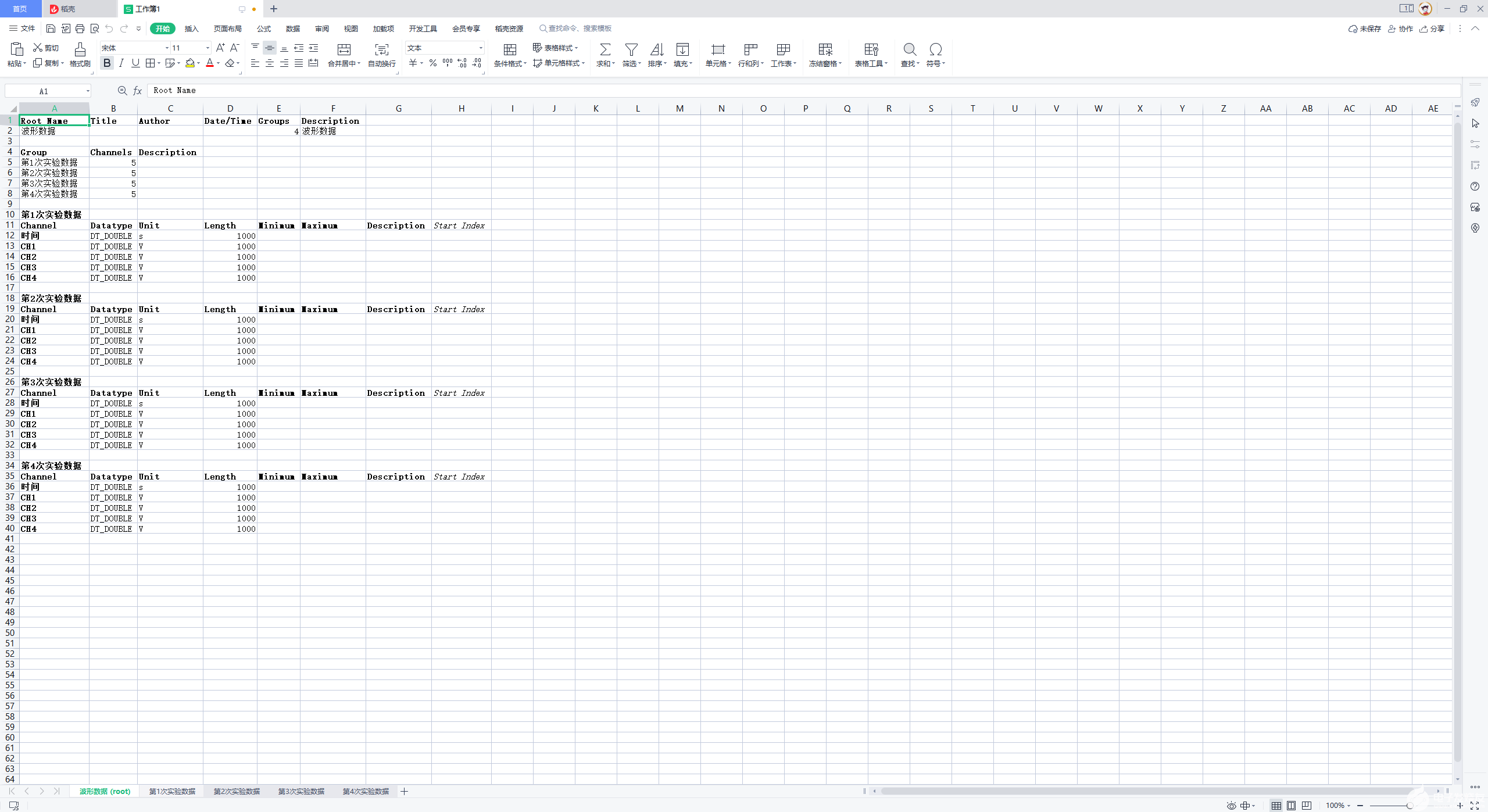

TDMS文件

6.8、FastFrame功能

NS-Scope 示波器程控软件-FastFrame可以兼容美国泰克（Tektronix）示波器，4系列 MSO 混合信号示波器、MSO5B系列混合信号示波器、MSO6B系列 混合信号示波器。

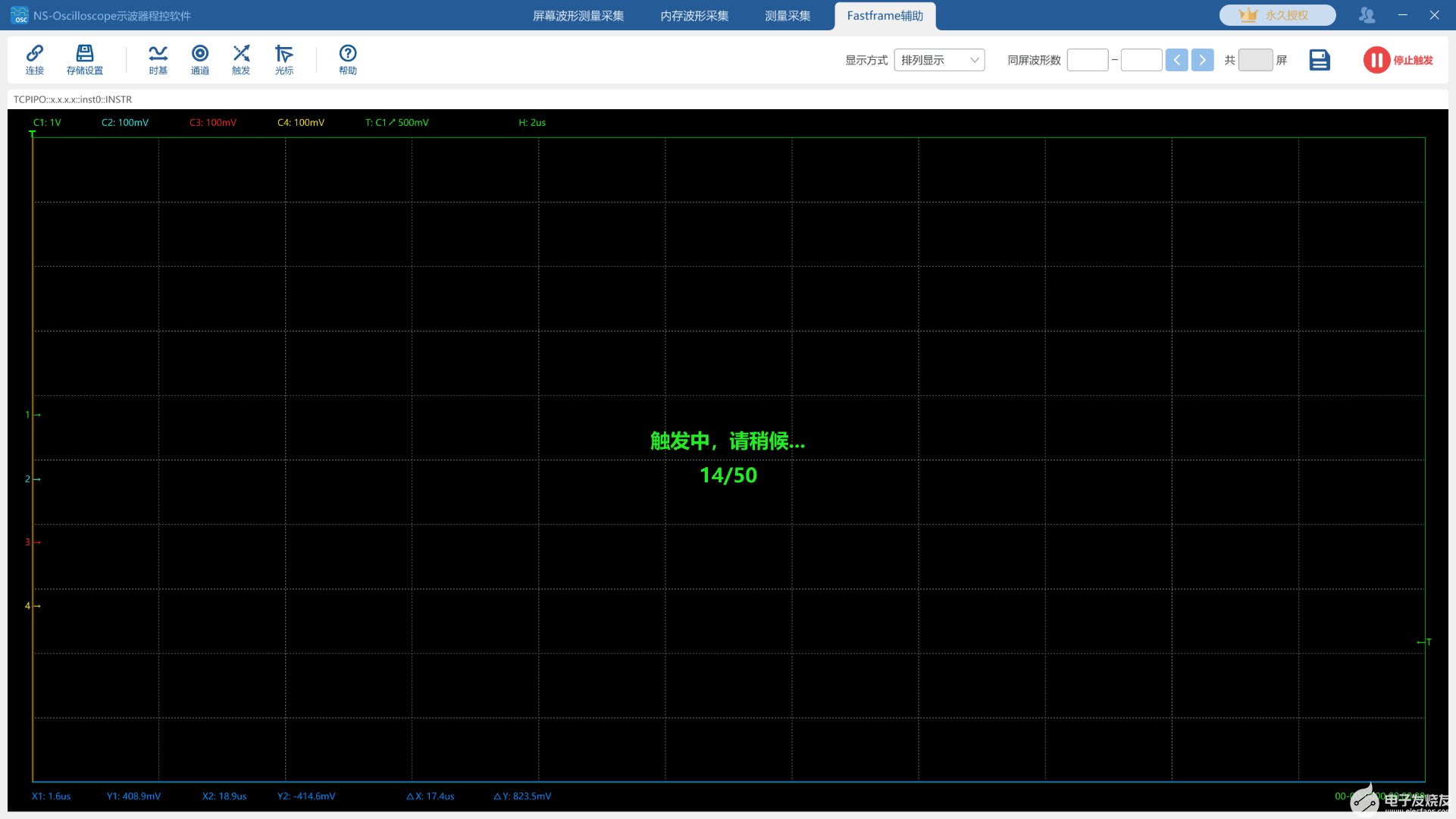

◆触发界面。所有参数设置完成后，点击开始触发按钮，触发界面如图所示。

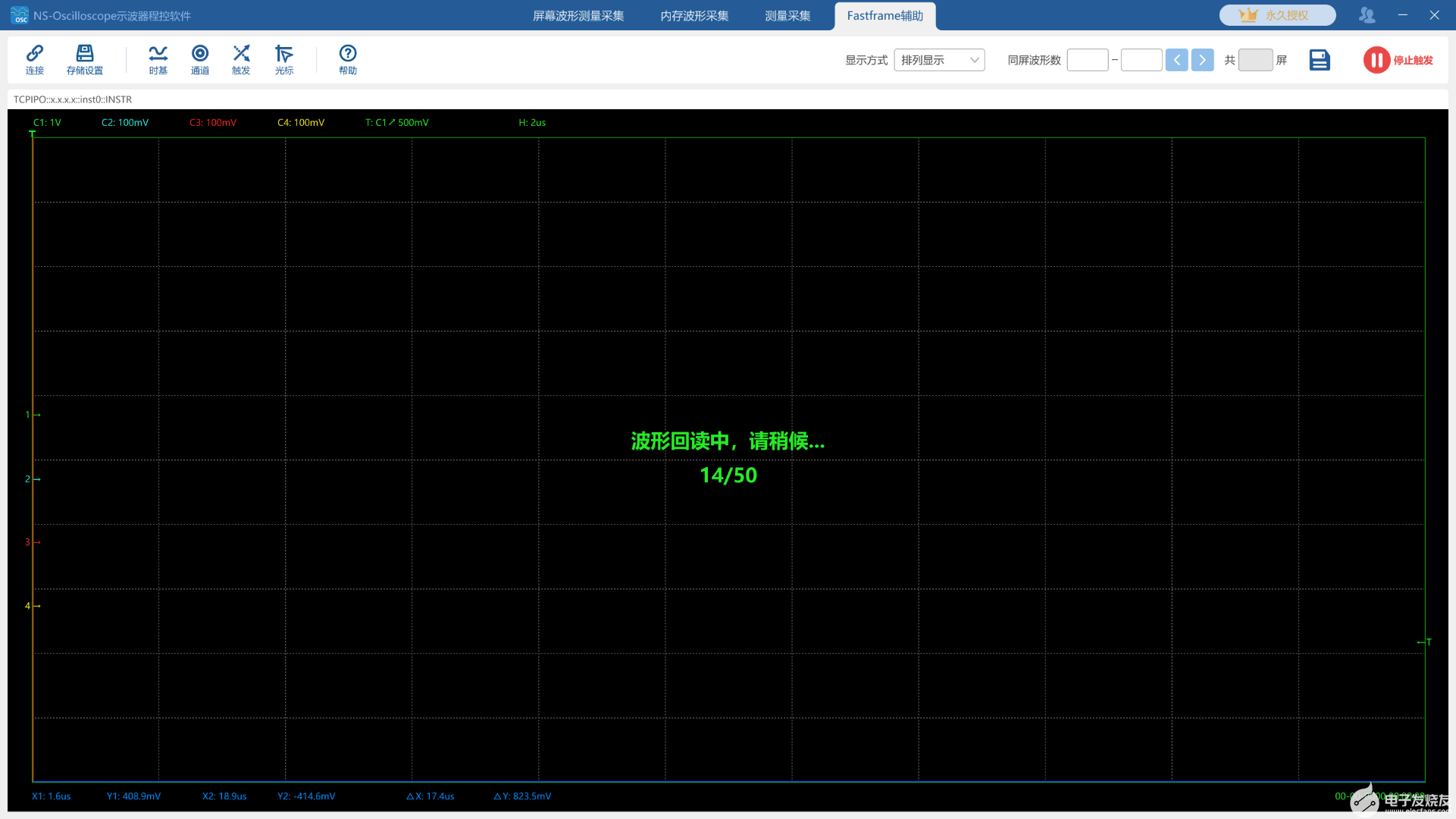

◆波形回读界面。触发完成后，系统开始波形回读，如图所示

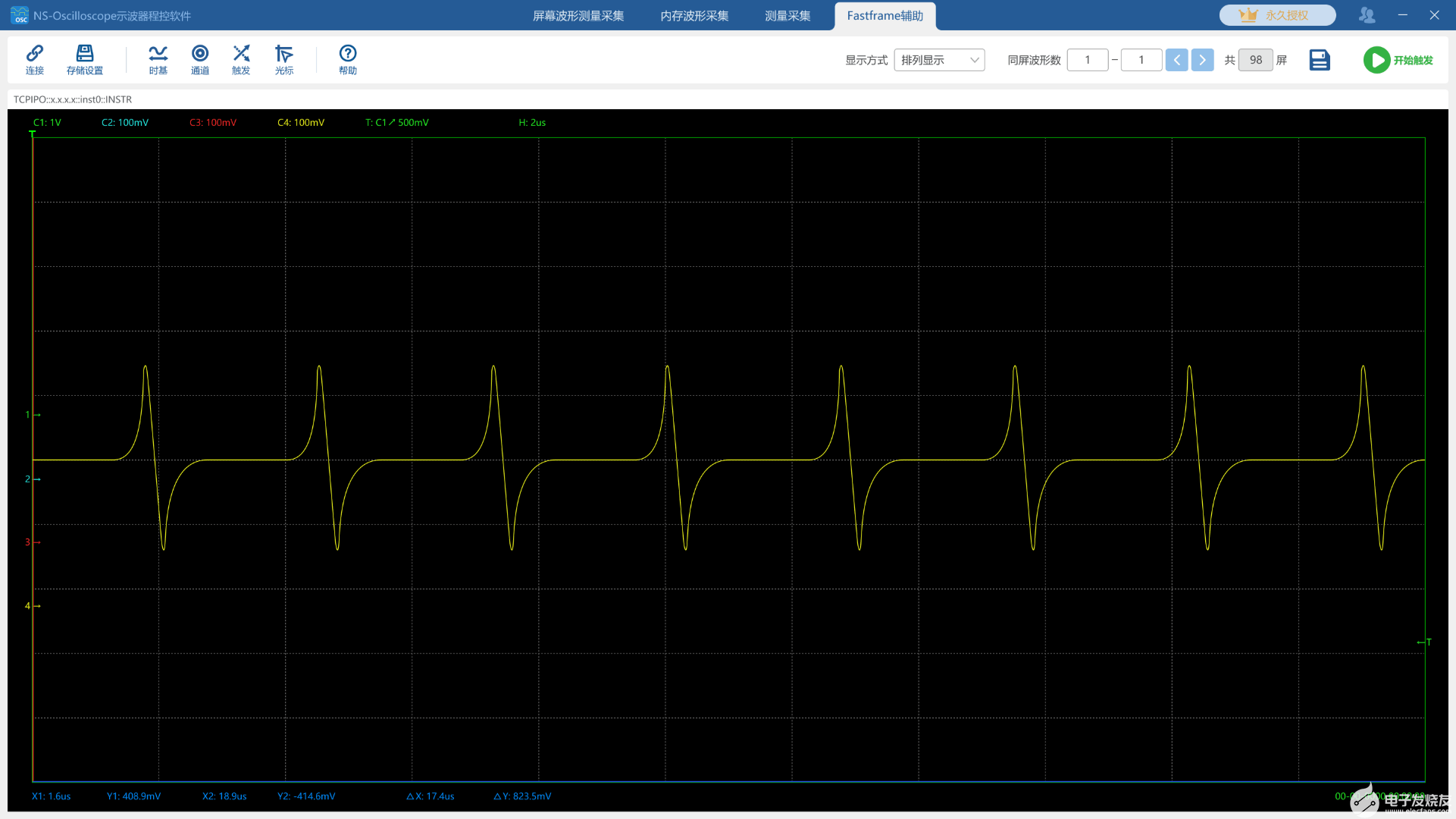

◆波形界面。波形回读完成后，波形显示页面如图所示。

波形的显示方式可选排列显示和同屏显示，系统支持选择同屏波形数，可翻页查看。排列显示的页面如图所示。

泰克示波器CVI开发|泰克示波器波形抓取数据控制软件NS-Scope下载地址：https://www.namisoft.com/Softwarecenterdetail/540.html

以上是纳米软件Namisoft为大家分享的关于泰克示波器CVI开发|泰克示波器波形抓取数据控制软件NS-Scope的介绍。索取产品资料，申请免费试用，了解更多可至【纳米软件】官网查看。
