如何校准示波器无源探头

部分工程师在做电路调试的过程中，通常需要利用探头把被测信号引到示波器的通道上。

在利用探头探测信号过程中，很多工程师都是拿起示波器就开始直接探测信号，大部分工程师会忘记要对示波器和探头进行补偿校准，最后导致工程师走了很多弯路，测试结果和波形不准确，如何正确的使用探头，对测试结果影响非常大

在利用探头探测信号之前，需要对探头进行补偿，通过对探头的校准来补偿探头的漂移，经过探头的补偿校准后，可以提高探头的测试精度，那我们今天给大家讲一下如何校准无源探头

首先是介绍一个普通的老式探头

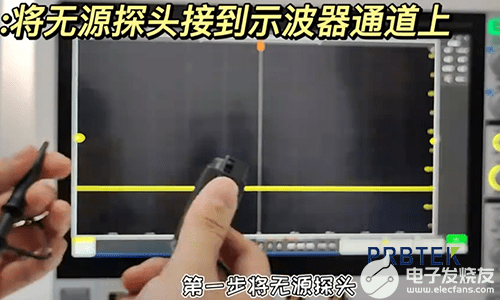

Step1: 将无源探头接到示波器通道上；

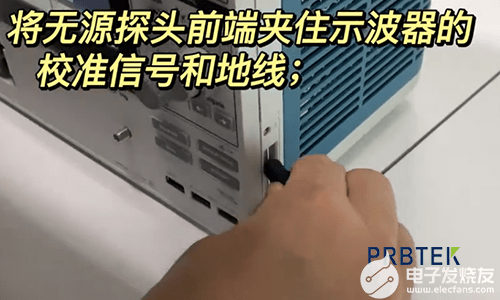

Step2: 将无源探头前端夹住示波器的校准信号和地线；

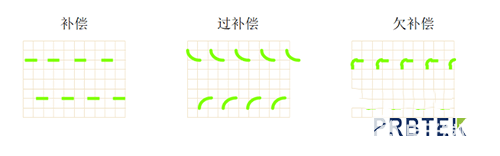

Step3: 按一下示波器的Autoset，观察示波器上的波形，看看是不是标准的方波，如果不是标准的方波，需要利用探头标配工具调整探头上面的电容，在无源探头上有个可调电容旋钮，用螺丝刀拧动，直至标准的方波波形，判断的标准如下图。

新一代TPP系列无源探头

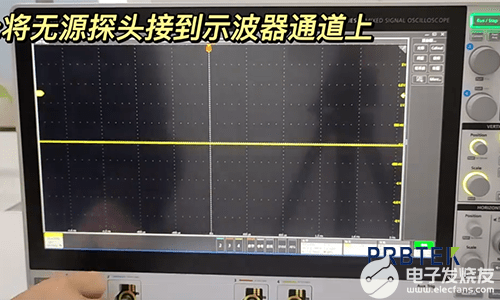

Step1: 将无源探头接到示波器通道上；

Step2: 将无源探头前端夹住示波器的校准信号和地线；

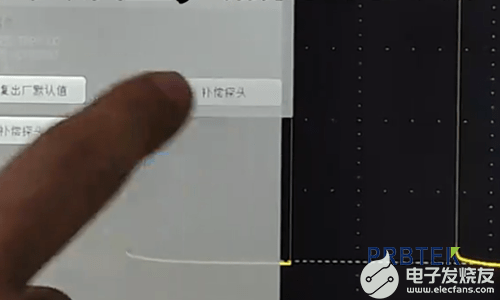

Step3: 点击示波器的通道菜单，点击探头设置，点击补偿探头；

Step4: 查看探头补偿后的状态，如果是Pass，说明探头校准合格，如果Fail，说明探头有问题。

以上就是西安普科电子科技为您分享的关于示波器探头补偿校准的相关内容，您使用中如果还有其他问题，欢迎登录西安普科电子科技。
