典型示波器的构成方案框图

关于用STM32来DIY示波器，前面有三篇文章做了一些基础的介绍

这篇文章再看一下一些典型示波器的构成方案框图，文章中列出了ADI和TI官网上的提供的框图，主要是这两家的模拟器件大量用于示波器中，有兴趣的同学可以直接到它们的官网上搜寻对应于每个部分的相应的器件。

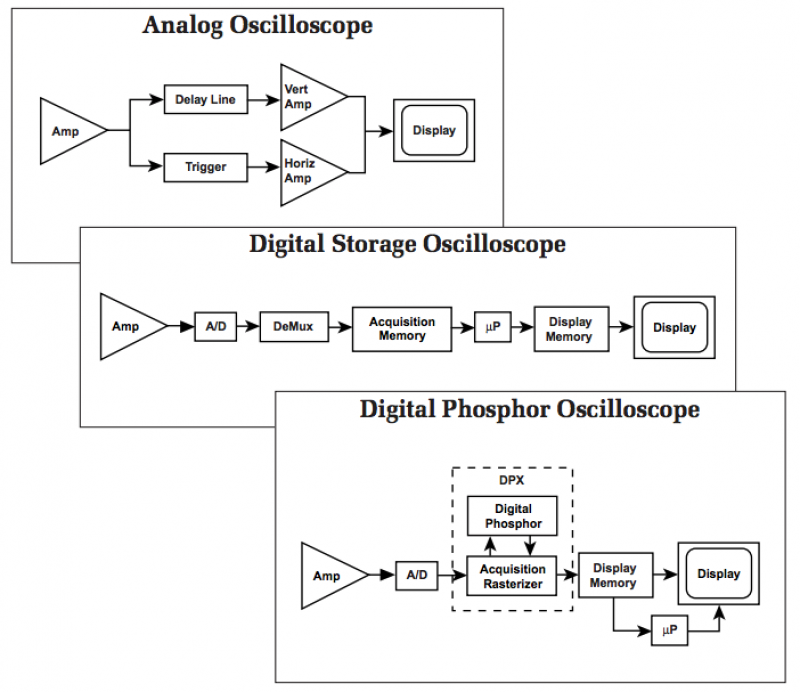

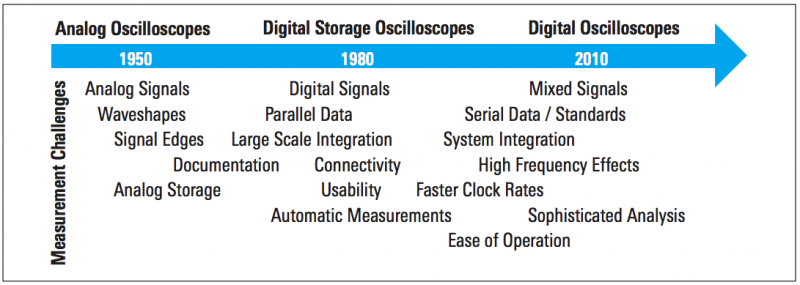

示波器发展历程 - 从模拟示波器到数字示波器

不同示波器的构成方式

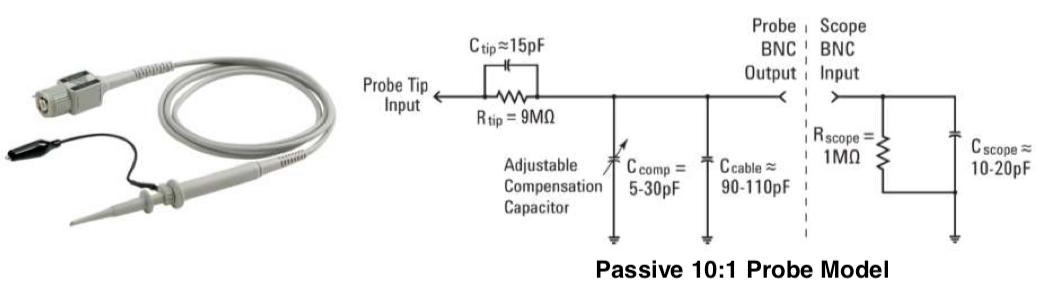

10:1衰减探头的连接

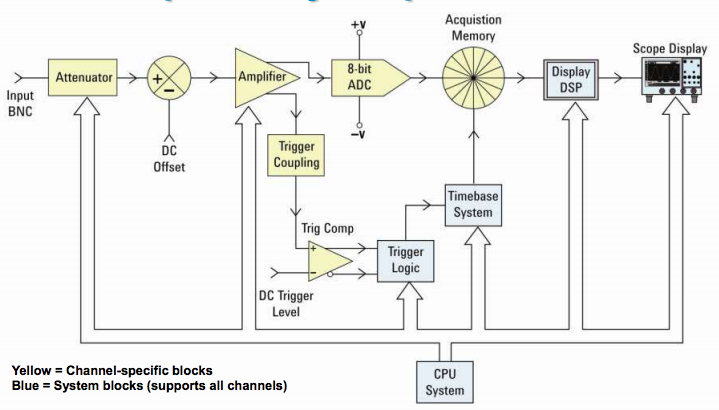

数字存储示波器的内部构成

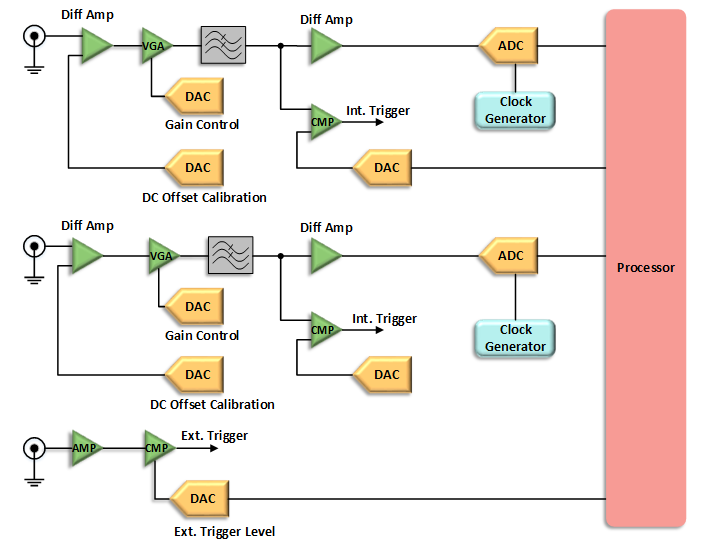

ADI公司的数字示波器方案框图

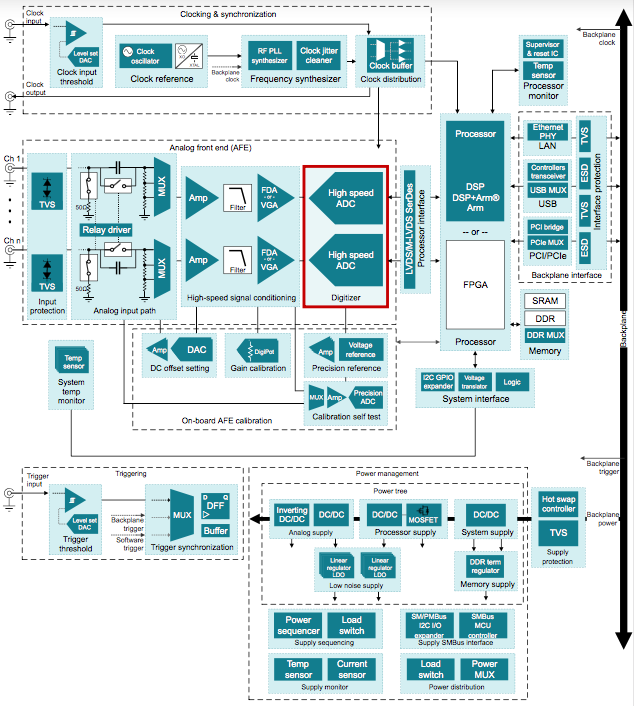

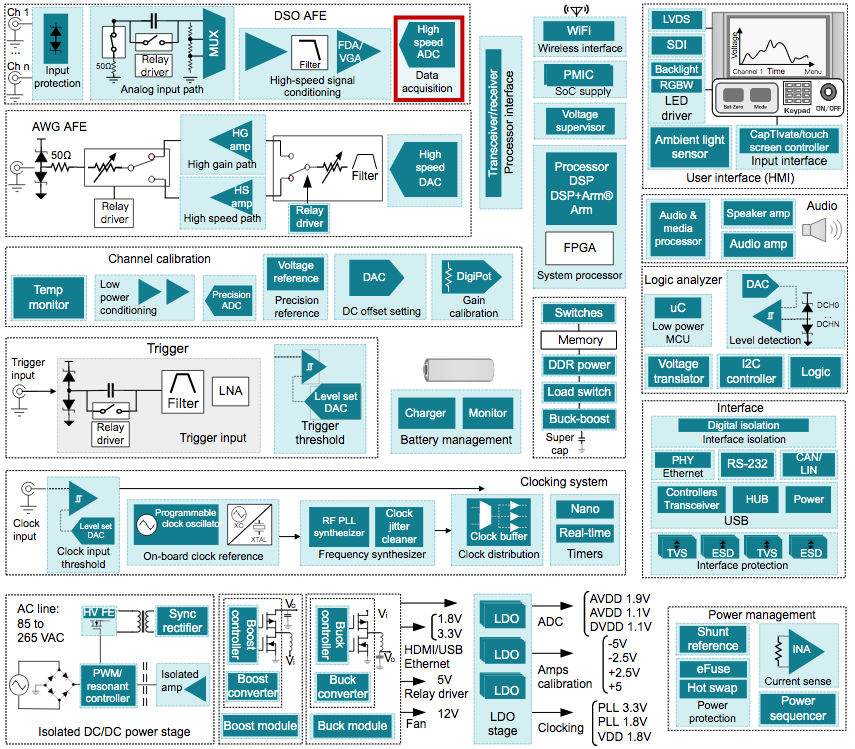

TI的台式示波器方案框图

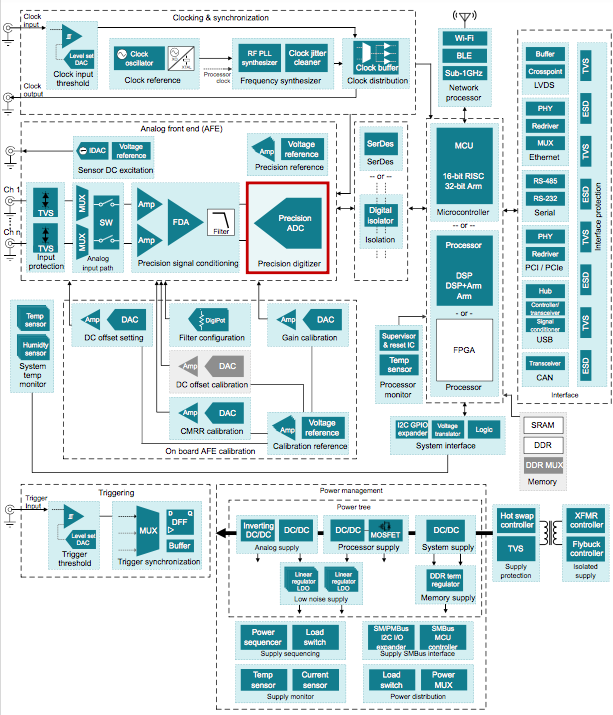

TI的模块化数字示波器方案框图

TI的高速数字转换器(>10Msps)方案框图

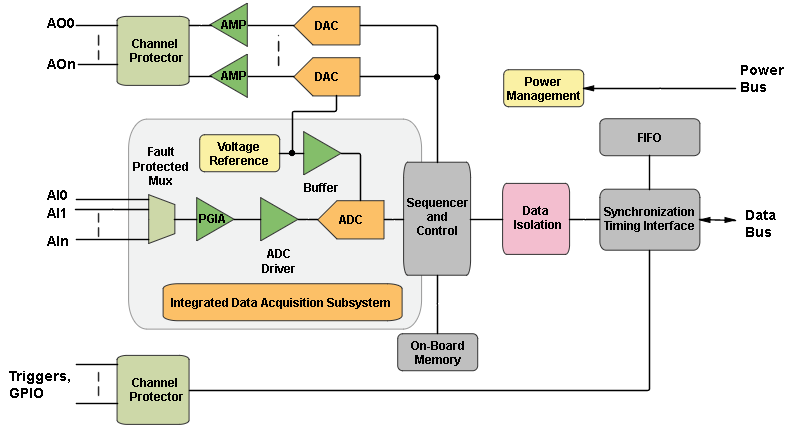

TI的高精度数据采集(<10Msps)方案框图

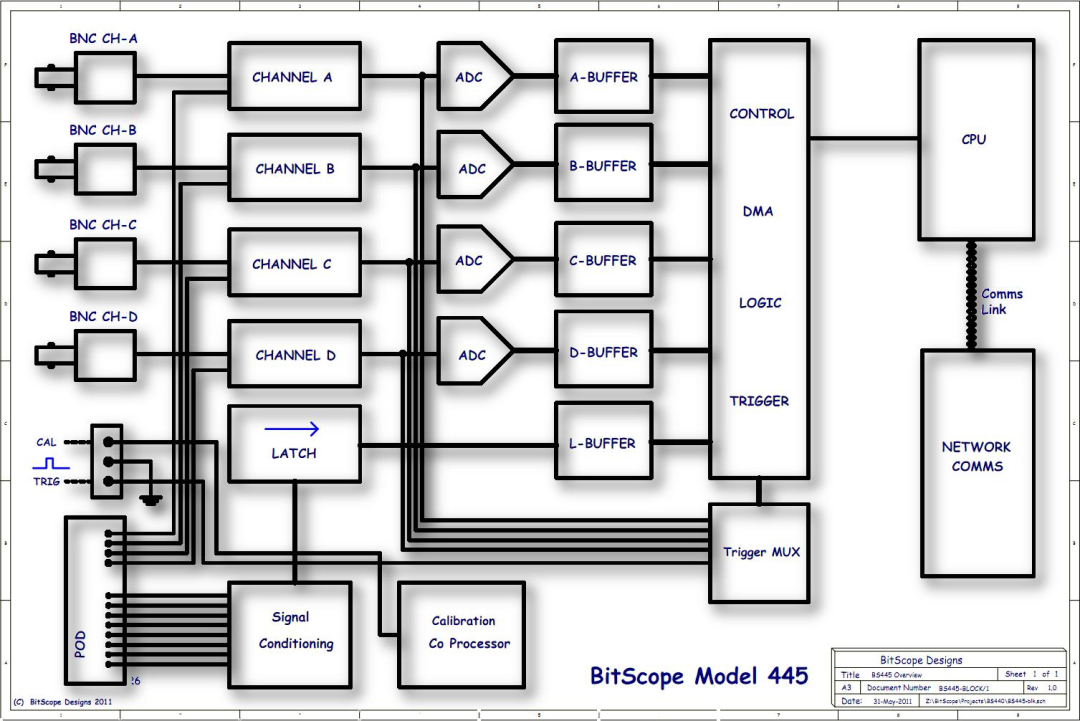

BitScope四通道虚拟示波器方案框图
