热用户侧涡街流量计计量监控系统介绍

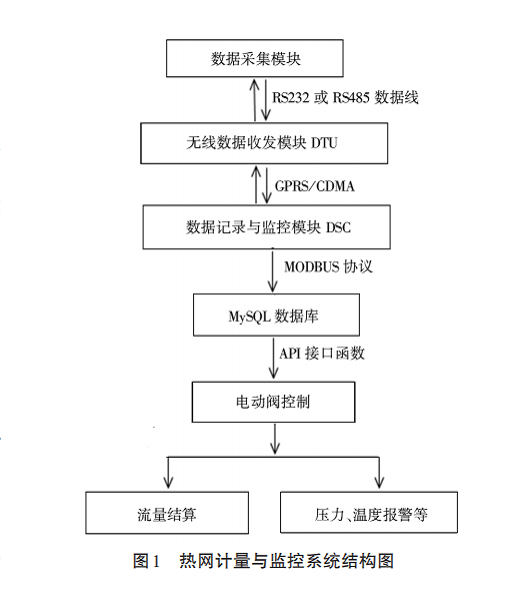

供热单位为用户供热，需要了解用户的各类实时数据，而热网计量数据采集与监控系统可以帮助供热单位了解和管理用户的实时信息，并拥有一定的远程控制功能，适用于供热管网无人值守的供热数据的采集与计量结算，以及相关方面的监控需求。热网计量与监控系统通常包含数据采集、数据解析与存储、通信、控制、结算，以及意外报警等功能，其结构流程如图1所示。

图1中的数据采集模块用来采集用户侧的用热量，这主要是通过流量积算仪完成的。热用户监控系统的无线数据收发模块DTU通过RS232或RS485数据线与流量积算仪相连，实现数据的双向转发功能。DTU可以定时或触发读取流量积算仪输出的温度、压力、瞬时流量、累计流量、停电记录、报警等数字信号，并对数据进行打包、压缩、加密等处理；再通过GPRS/CDMA与数据记录与监控模块DSC通信，将流量积算仪返回的信息转发到DSC，或者将DSC发送的数据转发到流量积算仪，从而实现远程自动、实时、同步抄表，为双方的数据结算提供准确、可靠的数据。

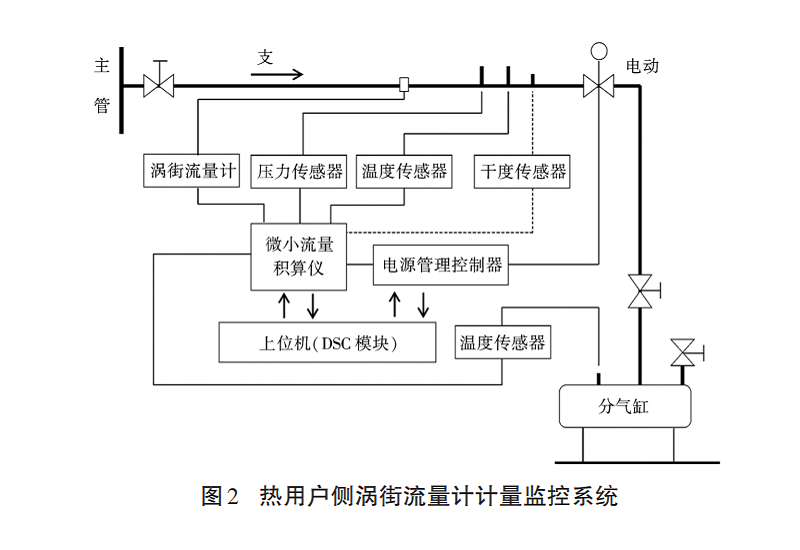

热用户侧涡街流量计计量监控系统如图2所示。热用户侧计量监控系统主要由一次仪表集成、用户计量监控终端及配套的保护箱等组成。一次仪表集成主要是将涡街流量计、补偿用压力变送器和温度传感器集成在一个卧式仪表柜里，进行铅封管理，并有开柜报警功能；用户计量监控终端是仪表保护箱（柜）集成，具有良好的接地和屏蔽功能，主要有电源开关、开关电源、二次仪表（智能微小流量积算仪）、涡街流量计转换器、电源管理控制器、DTU通讯模块、控制配件、蓄电池、保护箱等，也进行铅封管理，并有开箱报警功能。
