晶体振荡器如何获得漂亮的波形输出

我们做过很多Colpitts晶体振荡器，输出的波形一般都不是很正弦，比如这个图里面的波形，已经算是很好看的了。

那么，如何获得漂亮的波形输出呢？我记得GQRP会刊Sprat曾经介绍过一种方案，仔细控制反馈的量，使得波形接近正弦。而EMRFD给出了另外一种方案，就是从晶体对地电容直接输出。

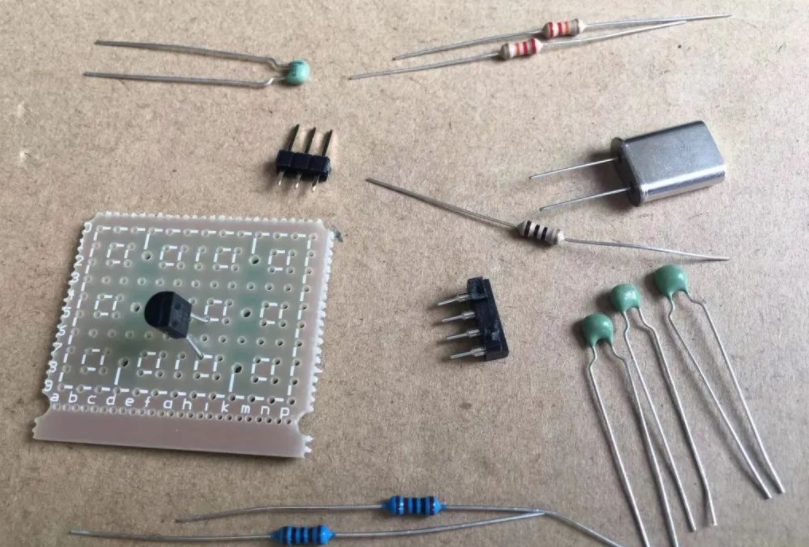

上海还处在封控中，新居阳台上的元件屈指可数。我还是想法子攒齐了一套，只不过元件参数稍许改动。今天我们实际制作验证下，看看波形是不是很漂亮。

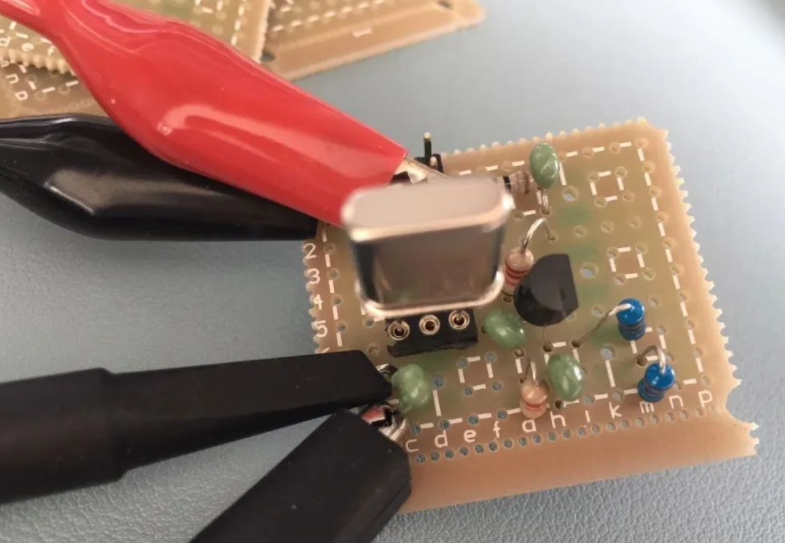

利用值得信任的巧克力洞洞板进行制作，也就是太太做顿午饭的时间，等她叫吃饭的时候，焊接已经完成，只待测试了。注意左上的引脚，作为接地的连接，是非常方便而结实的。电源直接接在插针上面。

所幸，我把电源和示波器留在身边了，所以接上电源和示波器探头（使用10X尽量减少对电路的影响）

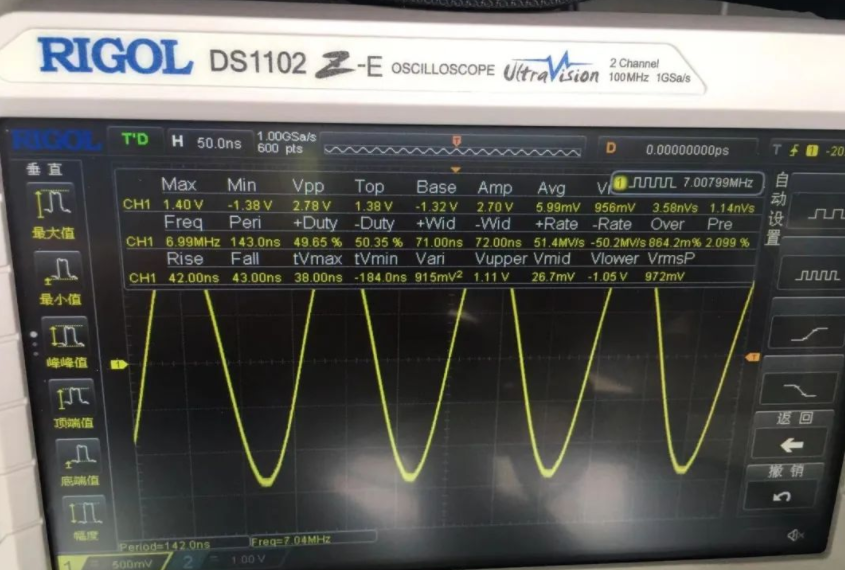

我们看到的波形是这样的，前所未有的好波形。Vpp 2.78V，频率7.00799MHz，比晶体标称频率7.010MHz低了差不多2kHz，非常合理，因为标称频率的负载电容是20pF，而这个电路至少有100pF以上的负载电容。

我们看下EMRFD这本书对这个电路的说明：

这个输出的谐波低于-50dBc，而且相位噪声也低。那么为啥我们在电路当中不常见呢？首先，振荡器的谐波一般不会引起很大的问题，不管是放大后直接发射，还是作为变频机的本振，因为后面的滤波器或者选频电路都能解除这些问题。其次，这种输出方式，比较容易将输出口的分布参数和波动带入振荡回路，哪怕只是对频率的影响，都是比较不容易接受的。所以，我会强调使用10x探头。
