泰克80E04L+80A09静电保护模块

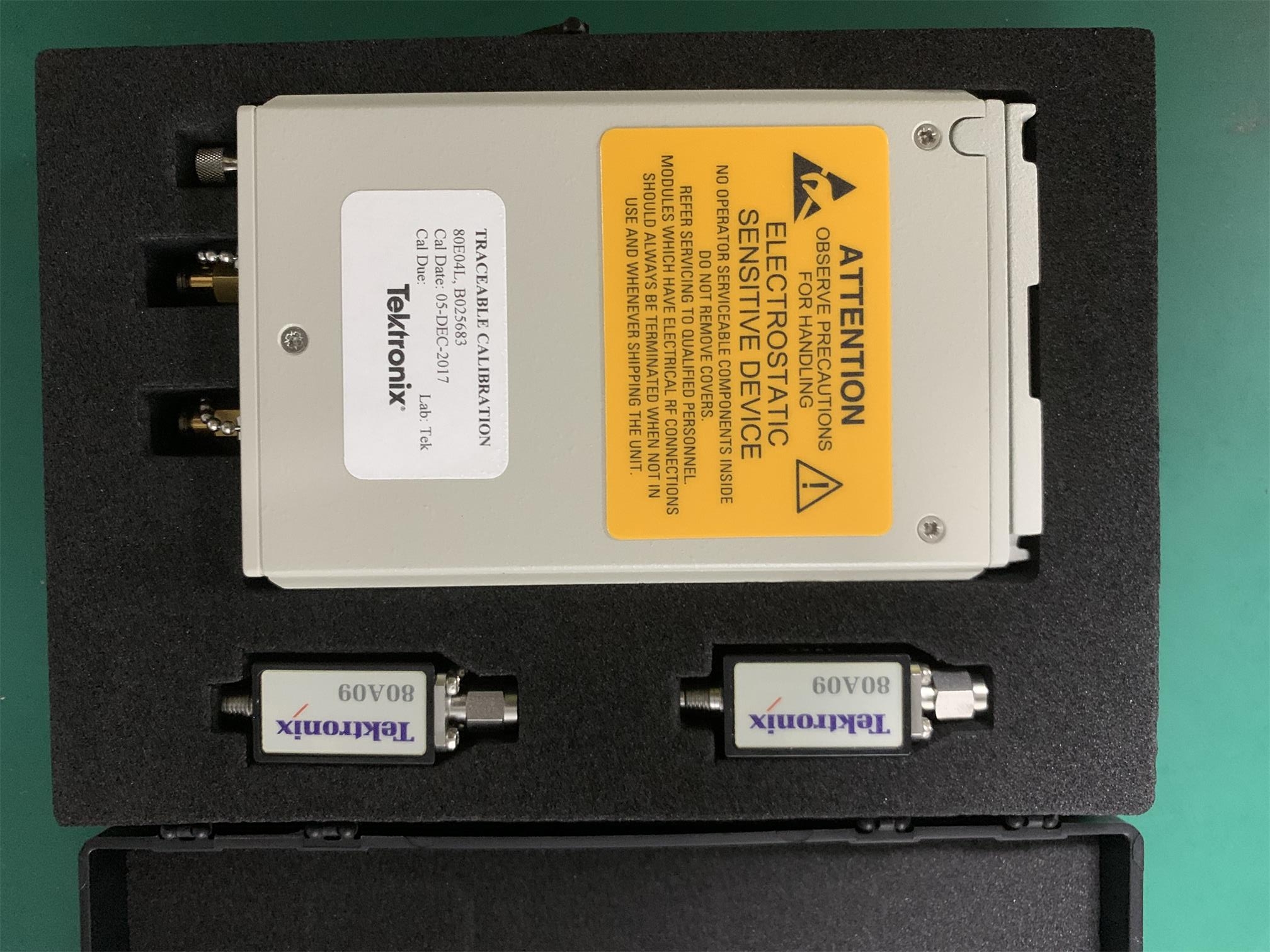

泰克80E04电接口采样模块含80A09静电保护模块

主要特性和优点

80E04电接口采样模块高达70 GHz的带宽和5 ps的上升时间 (10 - 90%)的分析噪声 –60 GHz时 450 μVRMS , 30 GHz时 300 μVRMS远程取样器 *1把采样头放到DUT附近，保证的信号保真度独立的取样器偏移校正功能，保证简便地反嵌夹具和探头双通道高精度微波连接器 (3.5 mm, 2.92 mm, 2.4 mm和1.85 mm)探头支持TDR 模块15 ps反射真正差分全内置TDR上升时间 (12 ps入射)，阻抗分辨率小于1 mm高达50 GHz的高效、准确、简便易用、经济的S参数测量。

应用串行数据应用阻抗检定和S参数测量高级抖动、噪声和BER分析通道和眼图仿真和基于测量的Spice模型高性能TDR/T测量阻抗特征, 电感, 电容和S参数测量传输线质量, 阻抗和串扰真正差分, 共模和单端测量高效隔离故障。

泰克80E04电接口采样模块含80A09静电保护模块

泰克80A09主要指标(典型值)

标称阻抗:50Q

工作输入信号范围: +1 Voc

频率范围: DC- 26.5 GHz

插入损耗:

DC- 15GHz :≤0.3 dB

15GHz- 20GHz :≤0.5 dB

连接器:-端公头-端母头的K (2.92 mm)连接器:可匹配

防止仪器受到EOS和ESD损坏-80A09，80A09插入80E04 TDR模块输入和被测器件之间的路径中。带有双电通道的采样模块，如带有TDR的80E04双通道20 GHz电接口采样模块，则要求两台80A09装置。

80E04 TDR模块内部的阶跃发生器使用≤250mV的电压，小于80A09装置的二极管门限。

您也可以使用80A09，保护其他电接口采样模块的电输入或其他装置输入，只要信号不超过+1 V或26GHz zu1大带宽即可。

始终将80A09直接连接到模块输入。
