VCSEL老化测试方案

　　Vcsel老化测试对比失效性分析

指标要求

　　电压<10V，Vcsel供电电流≤500mA

　　脉冲宽度=100us/300us，占空比=10%

　　源、测量精度=0.1%

　　通道数：40CH

　　时效性分析数量：40CH

　　物理尺寸：19”标准机柜6U

　　支持供电脉冲电流及Vcsel两端脉冲电压实时监测

插卡式源表简介

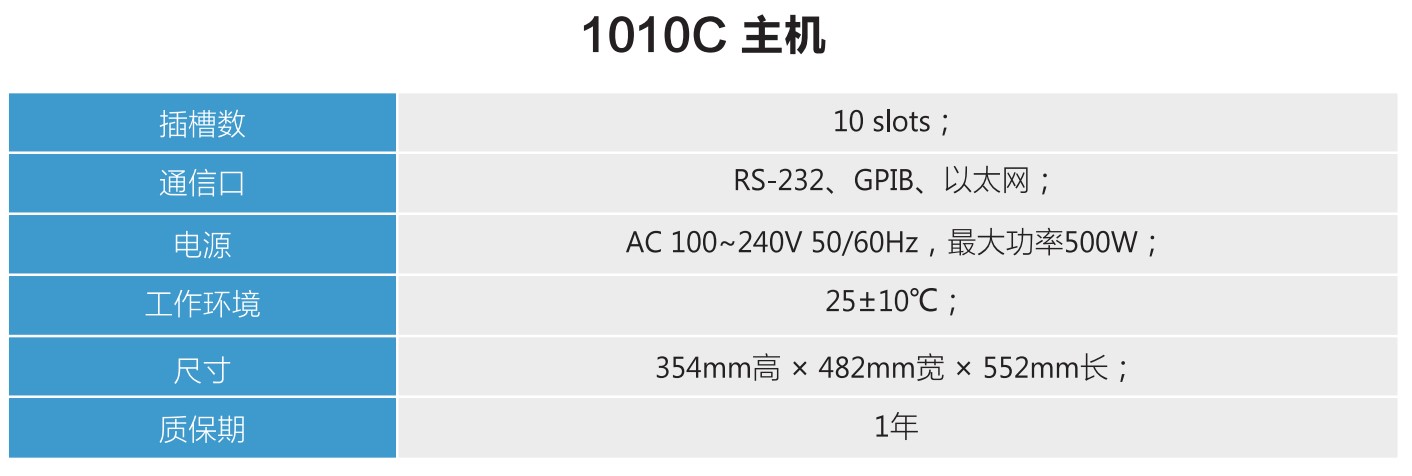

　　1*10卡式插卡式主机1010C + 10*单卡4通道源表子卡CBI401/402 =  40 ch

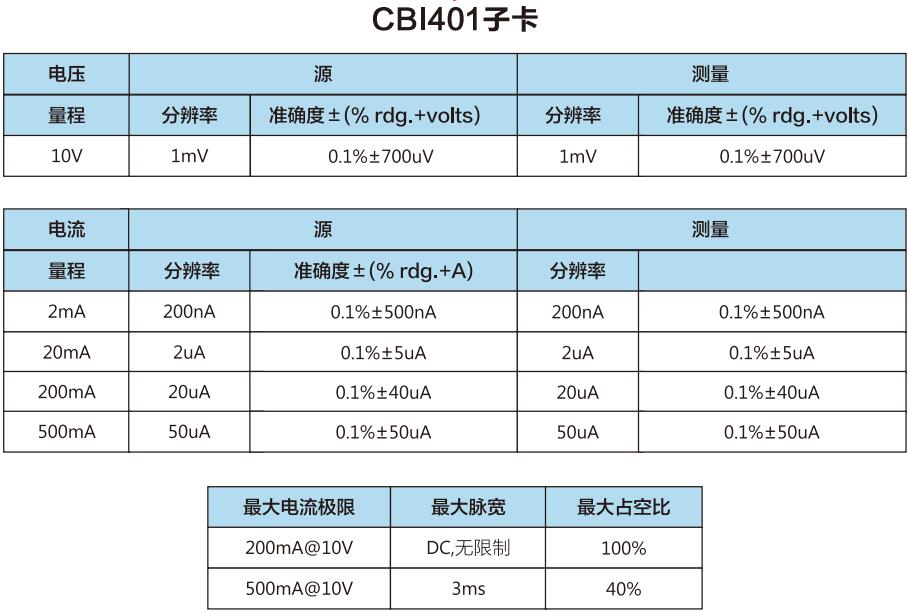

子卡1

　　通道数量：4通道；

　　Z小脉冲宽度：100us;

　　脉宽可编程分辨率：20us

　　过量程：105%量程，源和测量;

　　稳定负载电容：<22nF;

　　宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）;

　　线缆保护电压：输出阻抗10KΩ，输出电压偏移<10mV;

　　Z大采样速率：1000 S/s;

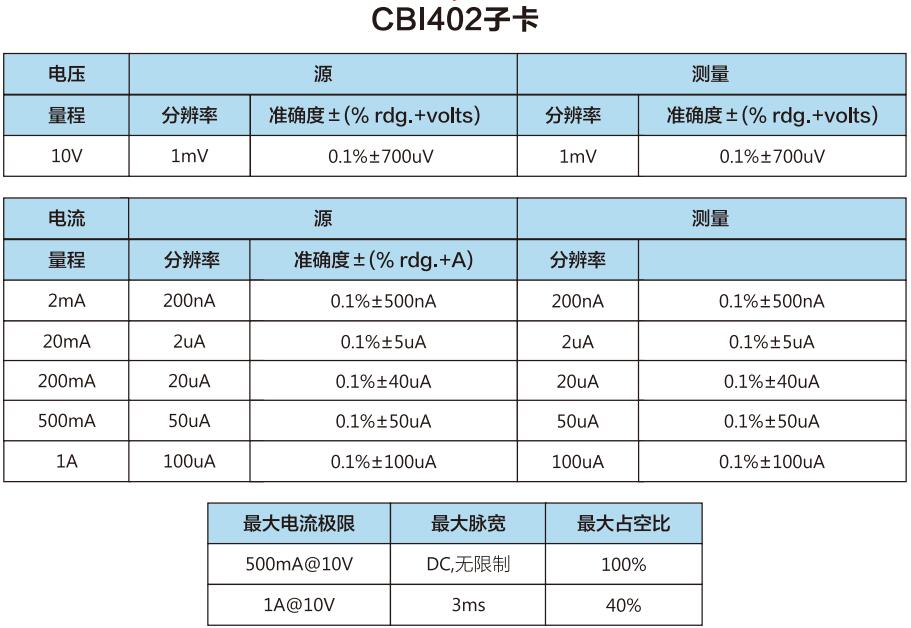

子卡2

　　通道数量：4通道；

　　Z小脉冲宽度：100us;

　　脉宽可编程分辨率：20us

　　过量程：105%量程，源和测量;

　　稳定负载电容：<22nF;

　　宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）;

　　线缆保护电压：输出阻抗10KΩ，输出电压偏移<10mV;

　　Z大采样速率：1000 S/s;

　　质保期：1年;

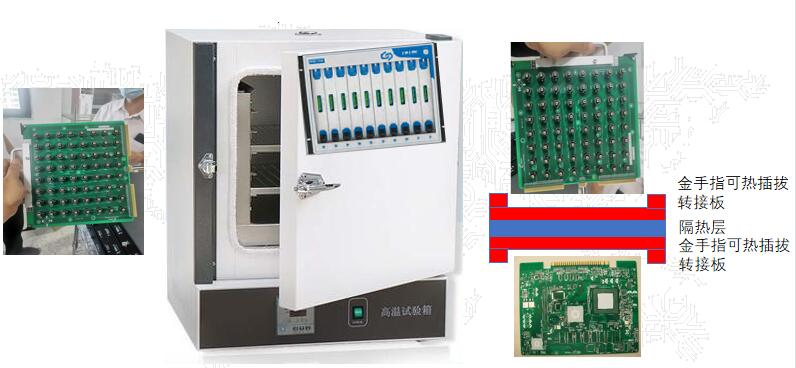

电源和老化箱连接方案一

电源和老化箱连接方案二
