高精密数字源表在场效应管测试中的应用

　　场效应晶体管（FET）简称场效应管。主要有两种类型：结型场效应管（JFET)和金属-氧化物半导体场效应管（MOSFET）。由多数载流子参与导电，也称为单极型晶体管。具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强力竞争者。

　　FET属于电压控制电流大小的单极型半导体器件。在其输入端基本不取电流或电流极小，在集成电路中已经有逐渐取代三极管的趋势。

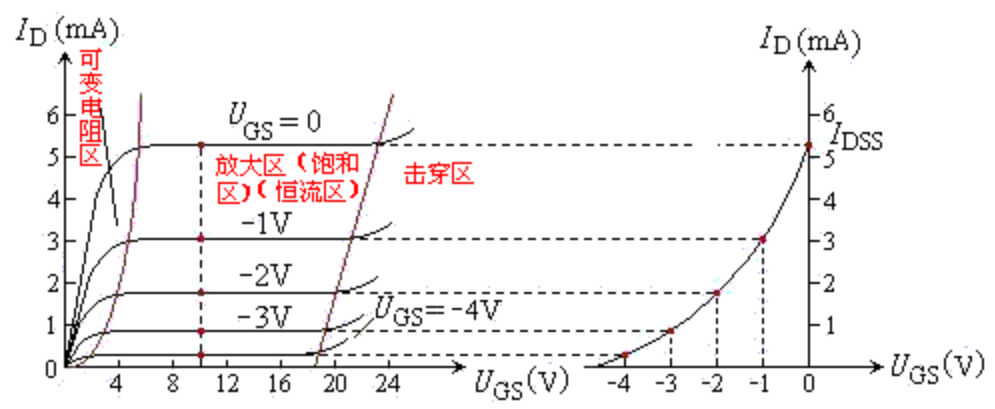

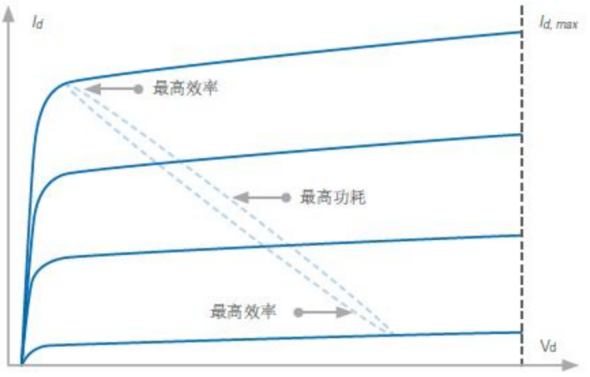

　　为保证FET在使用过程中能够正常工作，IV特性分析对衡量FET的性能好坏有着至关重要的作用。测试FET的IV特性有利于获取有关器件的参数，研究制造技术与工艺变化等因素的影响。

　　一般需要测试的项目包括栅极漏电流、击穿电压、阈值电压、传输/转移特性、漏极电流、导通电阻等。通常涉及使用多种仪器，包括高精度电流表，多个电压源和电压表等。

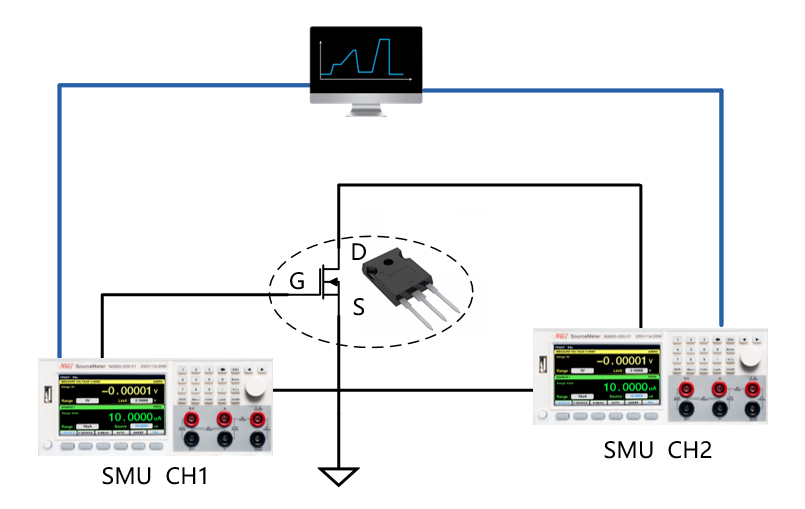

　　恩智NGI 2600系列高精密数字源表（SMU）集5台仪器（电压源、电流源、IVR测量）功能于一体，具备超高精度源与测量、四象限工作、多台同步触发、线性/对数扫描等特点，可完美满足FET的IV特性分析和生产测试场景。

　　N2600系列能输出超高精度的电压源和电流源并提供测量功能，达6位半分辨率，最小分辨率为1μV、10pA、10μΩ；集成线性扫描、对数扫描模式，扫描方案通过设定函数关系及保护点后自动运行，两种基本扫描波形可设置为单事件或连续工作，非常适用于FET测试的IV特性分析；采用同步触发功能、七档电流范围设置，最大采样速度可达100ksps，扫描速度可达1ms每点，能快速的建立扫描，缩短测试时间，提高测试数据的精确度。综上所述，N2600系列高精密源表多种内建功能使其成为场效应管IV特性测试的理想选择。

　　N2600 系列高精密数字源表(SMU）
