思睿达主推CR6842测试报告分析 电流控制型PWM控制

在本篇中，我们将介绍的是“思睿达主推CR6842 VS XX2269对比测试”。结果究竟如何呢？一起来揭晓吧！

关于思睿达主推CR6842

CR6842是一款高度集成的电流控制型 PWM 控制器，可用于中型到大型的离线式电源转化器。

为了减少待机功耗和提升效率，CR6842集成了多种工作模式。随着负载的变化，CR6842可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的PWM（脉冲宽度调制）模式。当负载变轻时，系统进入PFM（脉冲频率调制）模式。在 PFM 模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR6842 中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入PSM（跳频调制）模式。在PSM模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的 EMI 特性。

芯片还集成了恒功率限制模块来使系统在全电压范围（90V~264V）内输出恒定的功率。

CR6842集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD过压保护（OVP），软启，附加可编程过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），所有引脚悬空保护，RI引脚的对地短路保护，GATE端箝位，VDD箝位，前沿消隐。

CR6842有SOP-8和DIP-8两种封装形式。

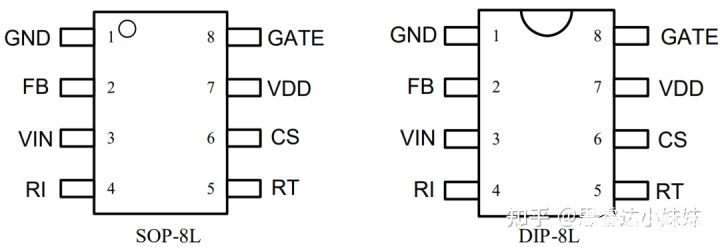

引脚分布

本文图源思睿达微电子

引脚描述

典型应用

主要特点

低启动电流

内置软启动

绿色模式独有的变频和跳频工作模式

良好的EMI特性

电流模式控制

内置斜坡补偿

内置前沿消隐

可编程开关频率

所有引脚的悬空保护

零噪声工作

外置可编程过温保护

VDD端过压保护

过载保护

逐周期过流保护

基本应用

电源适配器

开放式电源

ATX待机电源

电池充电器

CR6842 VS XX2269对比测试报告

一、客户样机

输出电压18V、输出负载4A。

修改参数：直接替换IC，其他无更改。

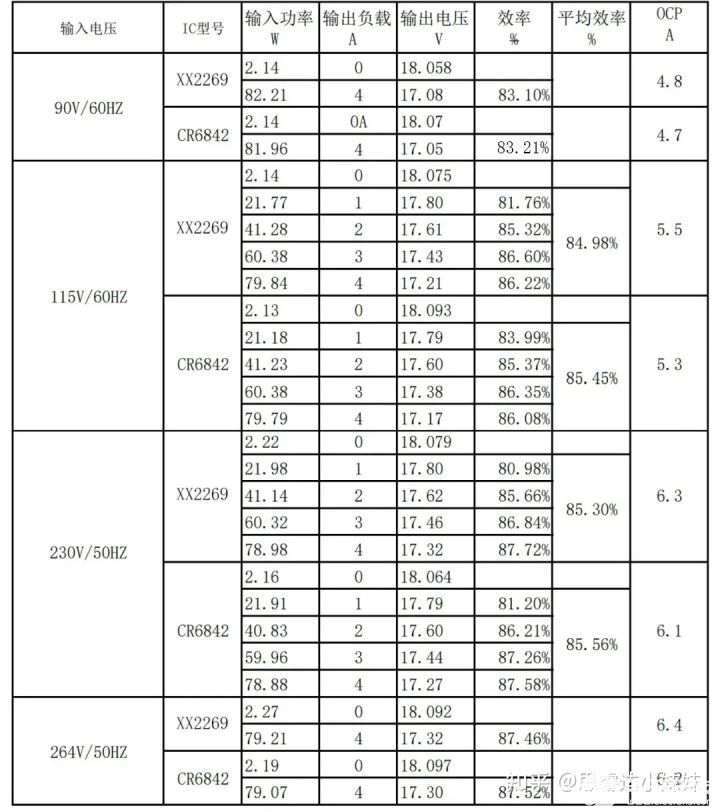

二、基本电性参数

三、基本波形

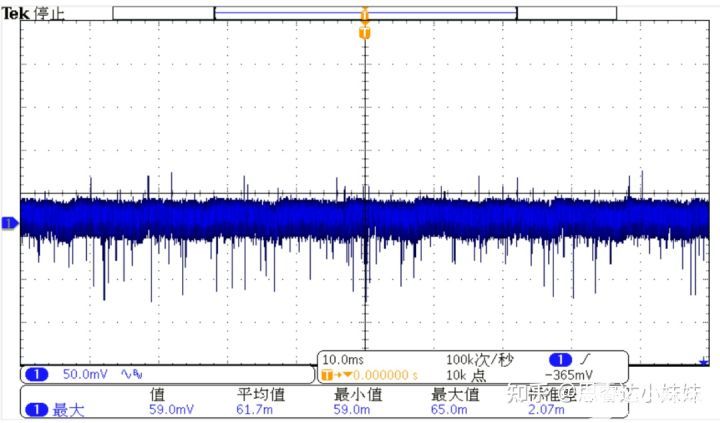

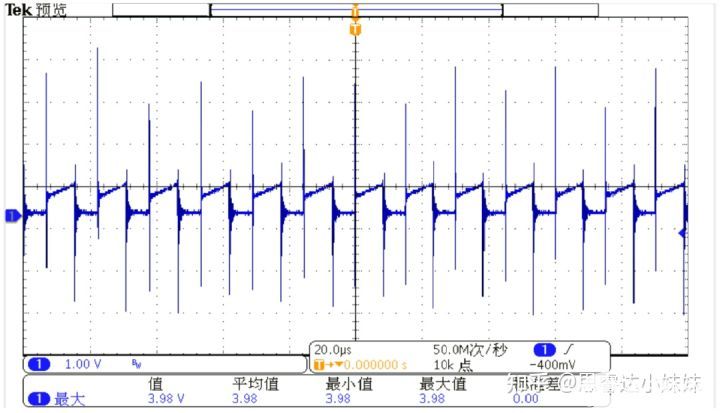

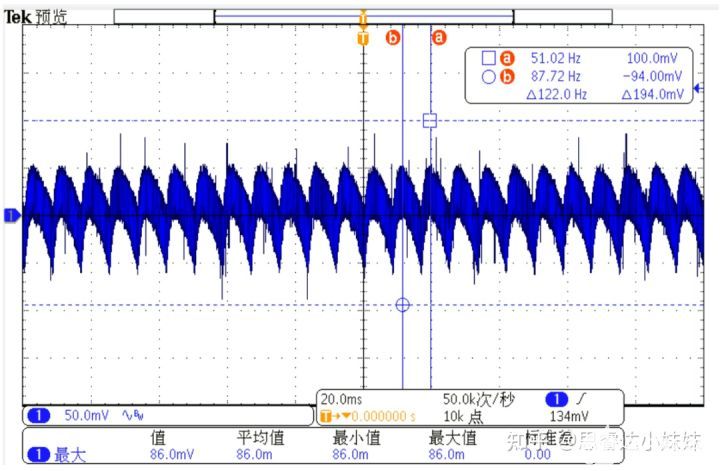

XX2269 90V/60HZ输出纹波

CR6842 90V/60HZ输出纹波

XX2269 264V/50HZ输出纹波

CR6842 264V/50HZ输出纹波

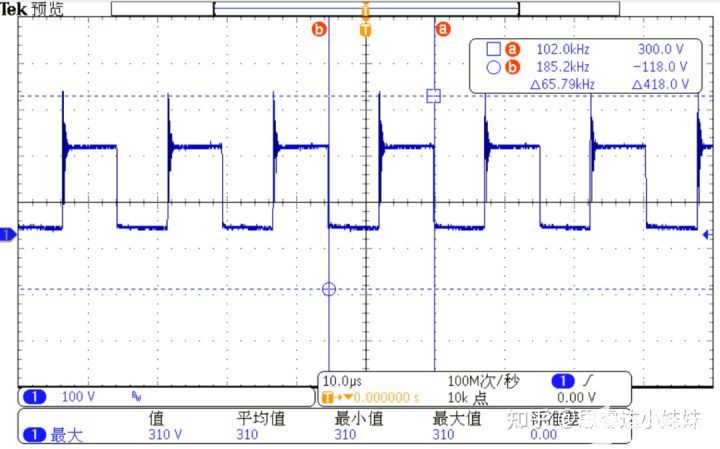

XX2269 90V/60HZ MOS波形

CR6842 90V/60HZ MOS波形

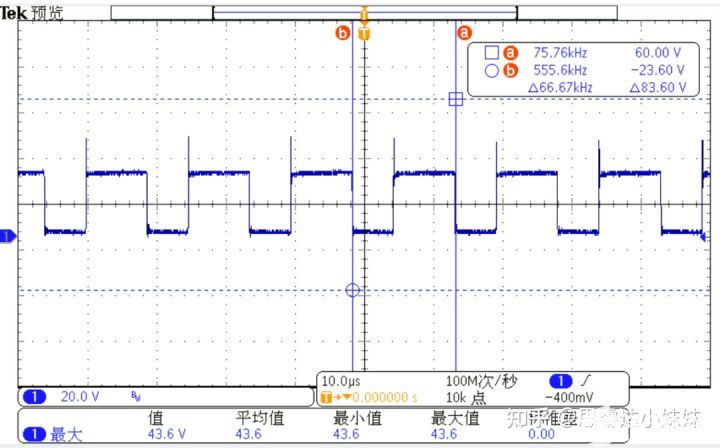

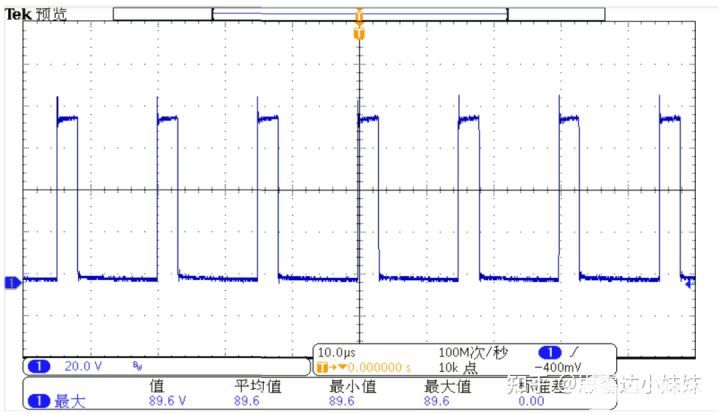

XX2269 90V/60HZ 肖特基波形

CR6842 90V/60HZ 肖特基波形

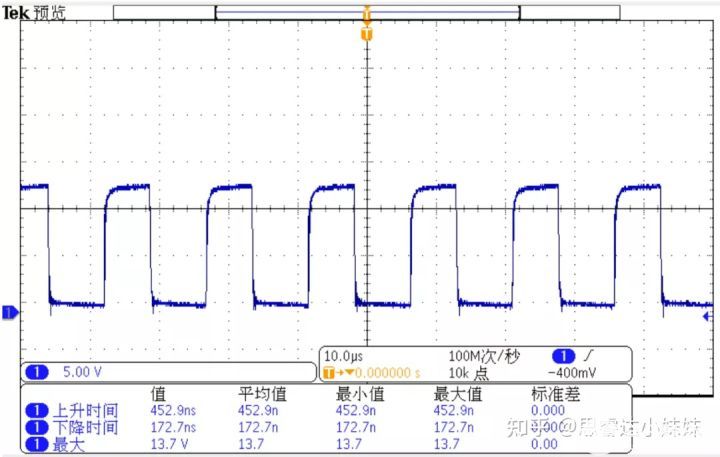

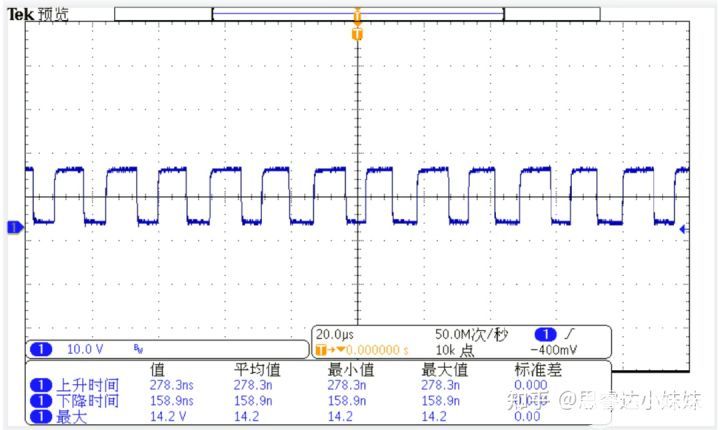

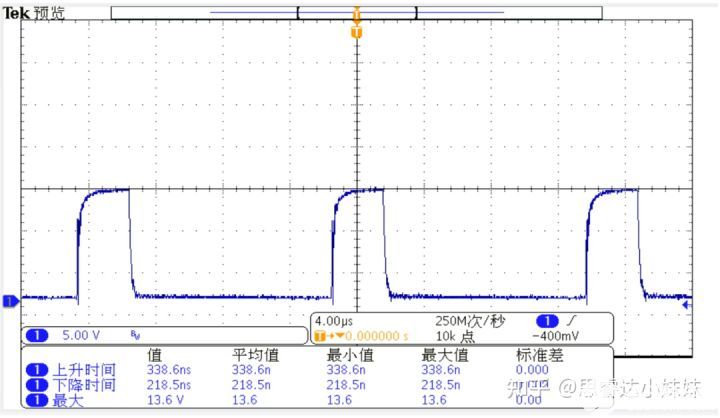

XX2269 90V/60HZ GATE波形

CR6842 90V/60HZ GATE波形

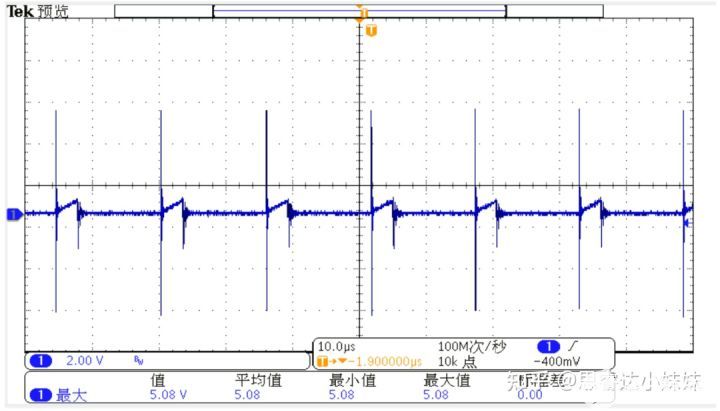

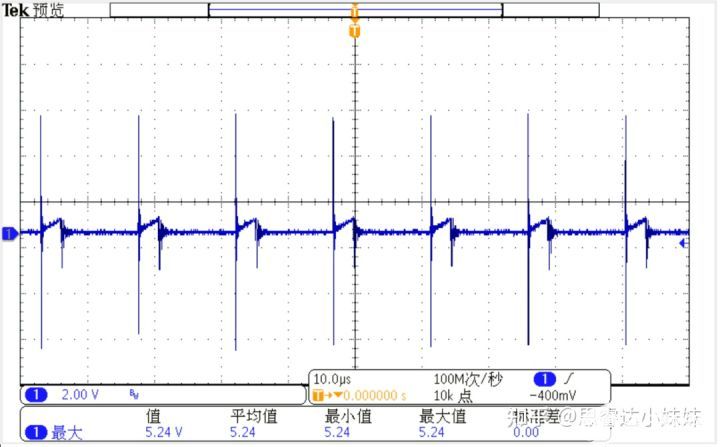

XX2269 90V/60HZ CS波形

CR6842 90V/60HZ CS波形

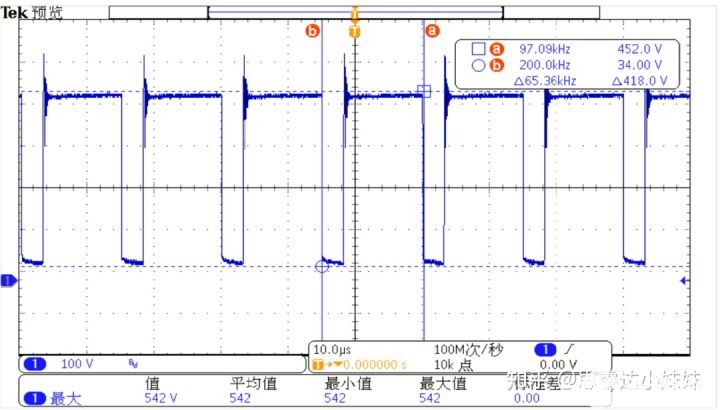

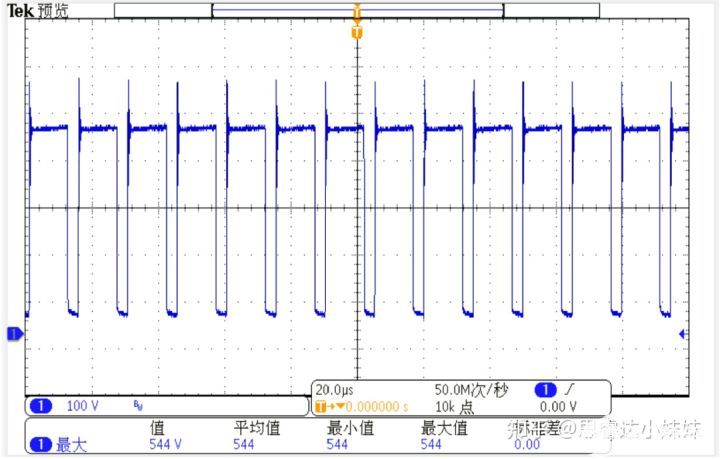

XX2269 264V/50HZ MOS波形

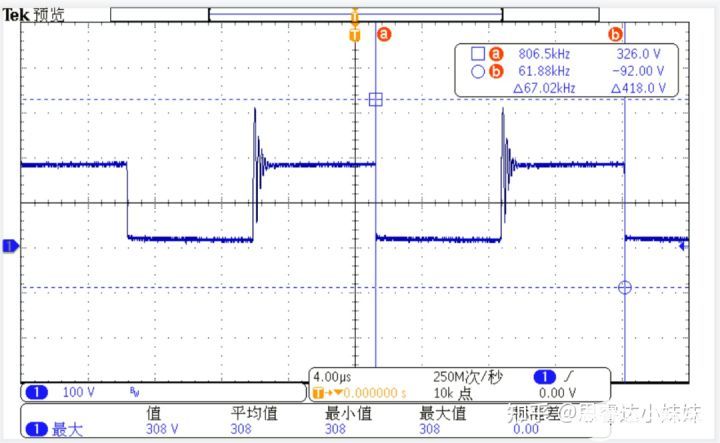

CR6842 264V/50HZ MOS波形

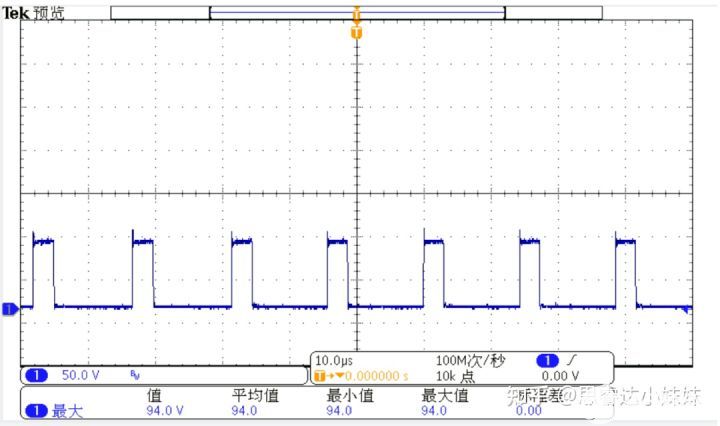

XX2269 264V/50HZ 肖特基波形

CR6842 264V/50HZ 肖特基波形

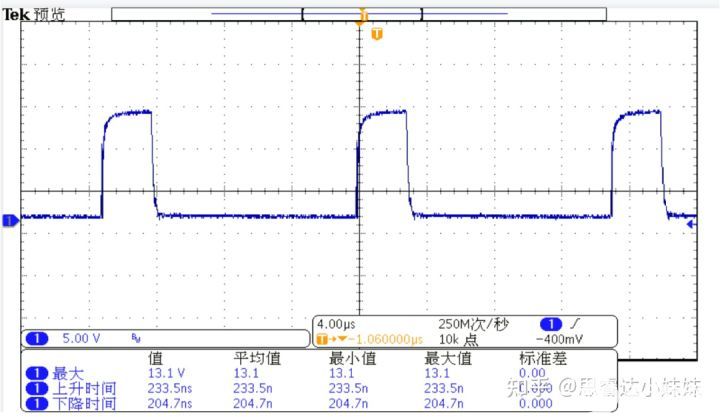

XX2269 264V/50HZ GATE波形

CR6842 264V/50HZ GATE波形

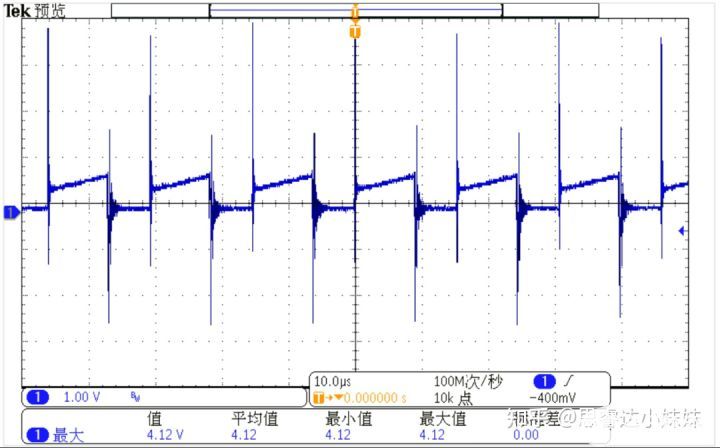

XX2269 264V/50HZ CS波形

CR6842 264V/50HZ CS波形

对比结果

两者电性基本一致，但CR6842效率更高。
