GDS-2000E系列数字存储示波器的性能特点及应用优

GDS-2000E系列数字存储示波器体现了一种高价值的设计构思，包括100MHz、70MHz二种带宽、1GSa/s采样率、10M记录长度、2输入通道、超大彩色LCD显示屏以及VPO （Visual Persistence Oscilloscope）技术，120，000wfms/s的高速更新率可以快速完成波形捕获和处理。

产品特点：

• 70MHz/ 100MHz 带宽；2 通道

• 每信道10M最大内存深度及VPO波形显示技术

• 波形更新率高达 120，000 wfms/s

• 8“ WVAG TFT LCD 屏幕显示

• 1MPTS FFT分辨率， 提供更高的频域分辨效果

• 高低通滤波器可选数字滤波器功能

• 29，000分段内存及波形搜寻功能

• I2C/SPI/UART/CAN/LIN 串行总线触发与译码功能

• 数据纪录功能可追踪长达100小时的讯号变化

• 支持网络远程储存功能

产品优势：

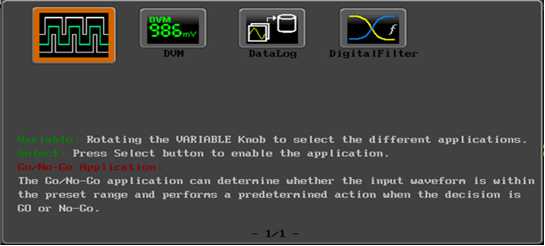

搭载一系列强大APP

全新GDS-2000E系列支持的APP有，可用来判断Go/NoGo的限制线功能、DVM精确电压表功、长时间数据纪录功能、以及数字滤波器功能。让示波器不仅功能完整，更是一应俱全。

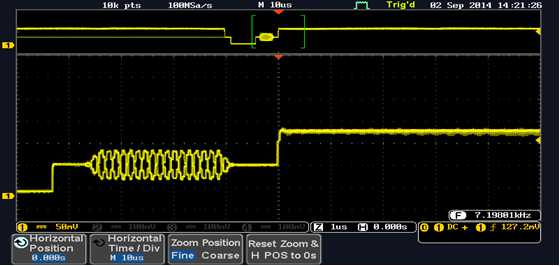

10M记录长度，并标准内建波形搜寻与分段内存功能

GDS-2000E数字示波器每一通道提供了10M的记录长度，并且提供波形搜寻及分段内存分析工具。分段内存功能可用来条件式撷取观测之波形，并将无关之信号予以筛选不被处理.29，000组分段内存，将大幅改善示波器内存的使用效率。期间所搜集的大量分段数据亦可进行常态分布分析，波形搜寻功能则可依据设定触发条件将波形标示出来，长内存搭配波形播放/暂停及移动Zoom窗口功能可以轻松且快速的浏览波形中的任何细节。

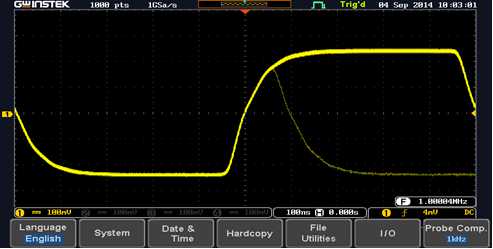

每秒十二万次波形更新率与VPO波形显示技术

GDS-2000E系列数字示波器采用先进的VPO（VisualPersistenceOscilloscope）信号处理引擎，提供每秒高达120，000次的波形更新率及多层次余晖显示来让用户可更有效率的进行测瞬时信号判断增进电路除错效率，强大的VPO信号处里引擎能在极短时间内将所获取的振幅，时间关系和信息强度的三维数据信息进行分析，并显示于示波器画面上，相较于一般传统的数字储存示波器，GDS-2000E提供了丰富的波形讯息于画面上，协助用户做最正确的判断。

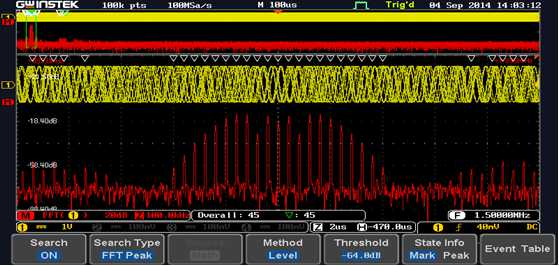

更符合频域应用的FFT功能

GDS-2000E系列的FFT功能最高提供高达1M点的显示分辨率，并提供3ms目前业界最快速的扫描更新率，让FFT的功能更趋近于用户的需要透过快速的更新率与波形搜寻功能，用户可快速且精确的得到频域的测试结果。用户可依据测试条件，选取各种窗口以做协波频率的分析.GDS-2000E除了提供FFT分析，亦提供FFTrms，垂直调整与局部放大（Zoom）等功能。
