lzb玻璃转子流量计安装及结构

　　lzb玻璃转子流量计安装

　　1、首先应检查其技术参数如：测量范围，度等级，额定工作压力，温度等参数是否符合使用要求。

　　2、在准备安装时， 要将流量计中起运输保护作用的顶衬物取出。并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。

　　3、新装的管路在玻璃转子流量计安装前应冲洗干净。

　　4、使转子流量计的zui小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。

　　5.大口径流量计由于较重，为避免管道弯曲，必要时可采取加固支承等措施。安装时还需避免转子流量计受过大的拉，压，扭等力。以免产生过大的外力而损坏锥管。

　　6、根据使用中不同的工况，必要时应在转子流量计的上游安装过滤器，以防杂质玷污，卡塞转子流量计。若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。

　　7、转子流量计在安装好以后，准备投入使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。为保证转子流量计在使用时的测量度，被测流体的常用流量建议选择在转子流量计分度流量上限值的60%以上为好。

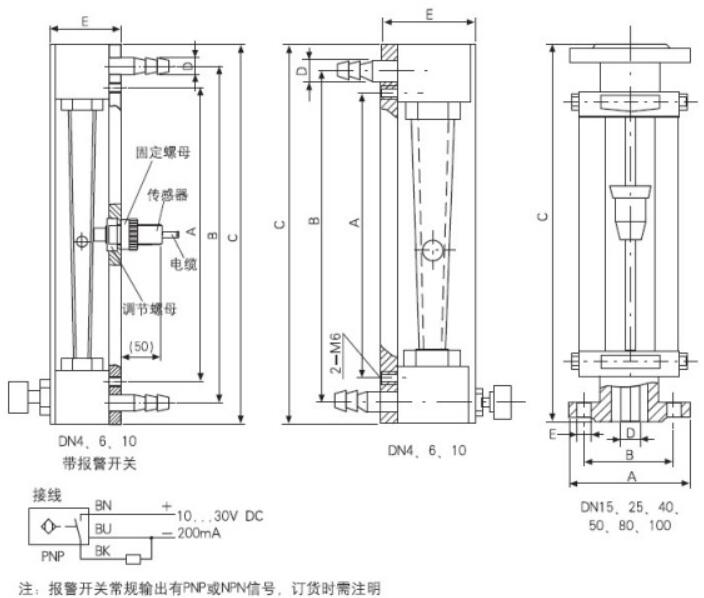

　　LZB玻璃转子流量计产品说明图

　　lzb玻璃转子流量计结构

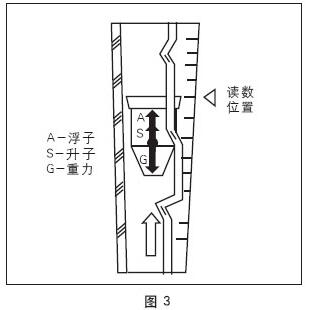

　　玻璃浮子流量计主要由一根自下而上扩大的锥 形玻管和一只随流体流量大小上下移动的 浮子组成（图3）。流体自下而上流经锥 管时，流体动能在浮子上产生的升力S和 流体的浮力A使浮子上升，当升力S与浮力 A之和等于浮子自身重力G时，浮子处于平 衡，稳定在某一高度位置上，锥管上的刻 度指示流体的流量值。

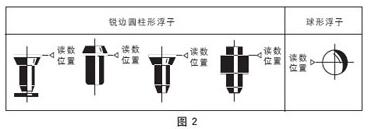

　　流量计中浮子读数位置按图2所示：

　　LZB/LZB-（）F玻璃浮子流量计的锥管为光滑内壁管（见图4），通径 D N 1 5 以上的流量计，浮子通过导杆上下移动，保持稳定； LZJ/LZJ-（）F流量计锥管内壁有三条导向凸筋，使浮子保持稳定 （见图5）。通径DN10以下的流量计采用软管连接，配有针形流量 调节阀；通径DN15以上流量计采用法兰连接。
