IT6900A系列可编程直流电源的功能特点及应用分析

IT6900A系列宽范围可编程电源内置标准RS232、USB、GPIB、RS485和模拟量接口，支持SCPI协议，方便远程控制、工业PLC控制和组建智能化测试平台。其远程补偿端子，可避免导线上的压降引起的测试不精确问题。低涟波、低噪声以及内置数字电压表，方便外部量测。可广泛应用于 DC-DC 电源模块、电池充电及传感器等多种测试领域。

产品特点

♦ 高可见度的真空荧光显示屏（ VFD）

♦ 可利用数字键盘或旋钮对电压和电流进行调节

♦ 可利用光标调节数字步进值

♦ 高准确度和高分辨率

♦ 可按照程序所编的电压电流值输出

♦ 可设置定时输出时间（ 0.1~99999.9 秒钟）

♦ 低涟波和低噪音

♦ 智能型风扇控制，节约能源，降低噪音

♦ 远端补偿功能，补偿线上压降

♦ 具有丰富的 SCPI 指令，方便组建智能化测试平台

♦ 具过电压，过电流和过热保护功能

♦ 支持前后面板输出

♦ 可选外部模拟量功能

Auto Range 功能

IT6900A系列采用自动宽范围输出技术，可以在固定功率下实现多种电压和电流的组合输出，单台电源即可满足高电压低电流或是高电流低电压的不同待测物的测试，同时，因为电源电压与电流的输出受极限功率的控制，会表现为电压、电流自动量程的切换。

远程补偿功能

为了避免连接负载的导线过长引起的压降，远程测试允许直接在待测物端子上测量以提高测量精度。S+、S-是远程量测端子，+、-是输出正负端子。当使用远程量测功能时，需要断开与“+、-”端子相连的导线，引出S+、S-连接到待测物。

内置数字电压表（DVM）

IT6900A系列电源内置有四位半的电压表。通过仪器背部DVM表头输入可以测量在 0.001V 到 61.000V 的电压，将测量值显示在 VFD 显示屏上。

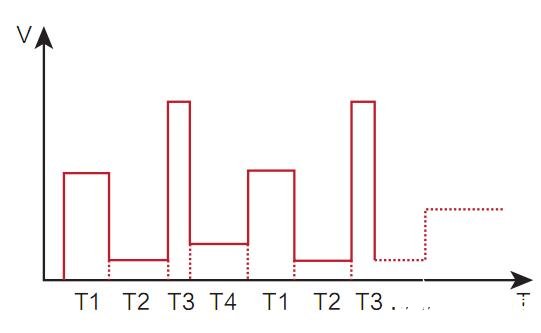

List编程功能

输出计时器功能（Timer）

IT6900A系列支持输出计时器功能，在菜单中开启此功能并设置计时时间，从电源输出打开开始计时，到设定的计时器时间即自动关闭输出。定时输出时间范围为0.1s~99999.9s。

可选外部模拟量接口

后面板DB9模拟量接口通过电缆和外加DB9插座小板连接，在DB9插座小板上相应的引脚上加0~10V的电压，来模拟0到满量程电压或电流的输出。
