DSG3000B系列射频信号源的性能指标和主要特点分析

一、普源射频信号源DSG3000B系列简介：

DSG3000B系列射频信号源频率范围为9 kHz至6.5 GHz/13.6 GHz，是针对无线通信、雷达、物联网等行业而推出的高性能模拟/矢量射频信号发生器，满足汽车电子、广播无线和前沿科学应用等方面的需求，可用于从实验室到生产以及整合不同技术的多种应用。

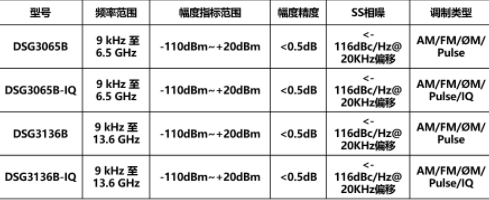

二、普源射频信号源DSG3000B系列主要指标：

三、普源射频信号源DSG3000B系列产品特点：

1、杰出的高功率信号产生能力

最大输出幅度达+20dBm，可设置+27dBm，满足放大器等非线性指标测试

2、出色的相位噪声指标

高信号纯净度，相位噪声典型值《-116dBc/Hz@20kHz，媲美国外同类产品；选配高稳时钟参考后可以得到更出众的近旁相噪指标

3、支持脉冲调制，提供高达70dB通断比

选配支持脉冲调制，脉冲通断比高达70dB

4、支持内外IQ调制功能

用户可选择内部和外部两种IQ调制方式，内部I+Q调制带宽达60MHz，EVM《0.7%，EVM《2%（典型值），提供Ultra IQ Station用于方便的生成矢量信号波形

5、支持多种调制方式

标配调幅，调频，调相等模拟调制方式，可选配脉冲调制及脉冲序列发生器自定义的脉冲序列，以及I/Q调制和IQ基带发生器，可生成QAM、ASK、PSK、FSK、MSK等各种常用的调制信号；所有调制都支持内部和外部调制源
