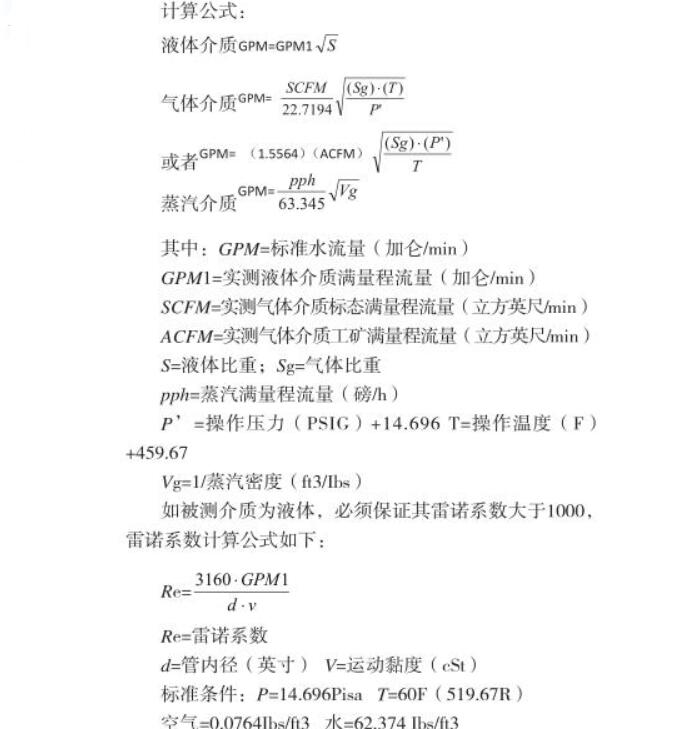

靶式流量计的流量公式

　　靶式流量计的流量公式

　　靶式流量计的选型须经计算，把实际流量转换成等量标准水的流量，然后按照选型表选择合适的尺寸及型号。

　　根据上述公式计算出等量的水流量后根据选型表格选层内部；有效厚度大于4m的油层虽然高水淹厚度比例较低，但水淹层段较少，仅为64个；总体上剩余油主要集中在有效厚度介于1～4m的油层中。

　　靶式流量计选型注意事项

　　靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，靶式流量计是在原有应变片式测量原理的基础_上，采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一一种新式流量计量仪表。

　　靶式流量计采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了有应变片式靶式流量计温漂大，抗过载（冲击）能力差存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。靶式流量计目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

　　靶式流量计正确选型才能保证靶式流量计更好的使用。选用什么种类的靶式流量计应根据被测流体介质的物理性质和化学性质来决定？使靶式流量计的通径、流量范围、衬里材料、电极材料和输出电流等？都能适应被测流体的性质和流量测量的要求。

　　1、根据精密功能检查精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级 ，或者更高等级;于过程控制的场合，根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至是4.0级，这时可以选用价格低廉的插入式靶式流量计。

　　2、根据可测量的介质测量介质流速、仪表量程与口径测量一般的介质时， 靶式流量计的满度流量可以在测量介质流速0.5- 12m/s范围内 选用，范围比较宽。选择仪表规格不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
