纹波噪声的常见测量工具探头的应用介绍

对于现代的电子系统，由于其复杂性，不仅限于AC-DC，DC-DC的纹波噪声同样非常重要。纹波及噪声的存在会导致很多危害，影响电路正常工作。因故准确的测量电源纹波噪声是不可或缺的。

纹波噪声的常见测量工具是采用示波器+探头的方式，将关于纹波测试中的探头进行介绍。

上图为使用泰克示波器MDO3/MSO4配合TPP0502探头的测试方案，主要针对工频。开关频率以及电路噪声，可针对20MHz以下的情况进行测量。量程方面达到300Vrms，由于输入电容低，可有效减少环境影响。根据需求本方案还可以对功率器件特性诸如SOA、损耗等进行测量。

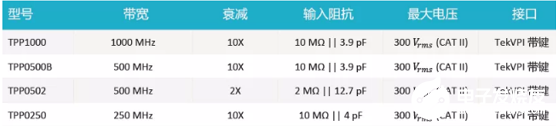

TPP0502参数：

探头外观图

TPP0502

附：常见参数介绍

1、带宽，代表了探头可测到的最大信号频率

2、共模抑制比，代表了探头抑制共模干扰的能力，越大代表抑制能力越强

3、输入电容，代表探头对于被测系统的负载影响，输入电容越低，影响越小测试效果越佳。
