示波器探头不同接地方式会对对测量信号造成哪

本文主要介绍示波器探头不同接地方式对测量信号的影响，好的接地能使测量更加准确。

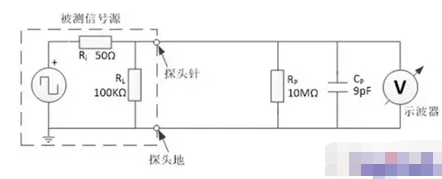

探头与示波器组成具有一定输入电阻和输入电容的测试设备，被测量信号等效为具有一定内阻与工作负载的源。理论测量的等效模型如下图所示：

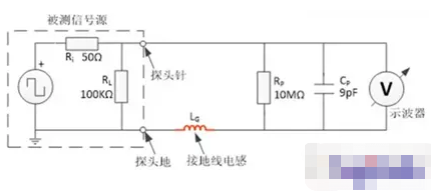

而实际测量时使用的鳄鱼夹测量的等效模型如下图所示：

由于地线是一根导线，因此它有一定数量的分布式电感，线越长电感则越大。常规的测量方法就会由鳄鱼线引入分布电感，这一电感将与探头电容相互影响，在LG和CP值确定的某个频点上形成谐振，导致减幅振荡现象的产生。

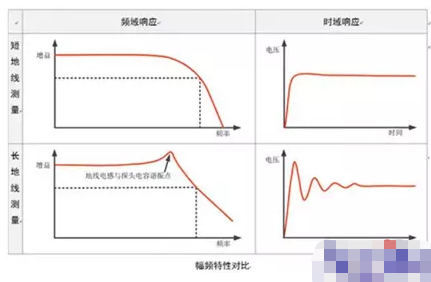

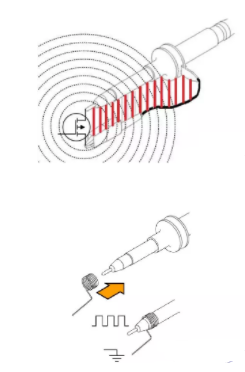

谐振点在频域及时域的影响不同，长地线测量对应的时域响应，其特征和常规（鳄鱼线）测量的波形相似。探头地线在电路中增加了分布电感，地线越长，电感越大，与探头的电容形成谐振频点，会在快沿脉冲上产生明显过冲减幅振荡。因此测量高频信号时，探头接地线越短越好。示波器接地线一般有两种：鳄鱼夹和接地弹簧。使用鳄鱼夹时，一定要让接地环路面积最小。
