利用DP700系列电源进行串并联实现给芯片供电的应

市面上的开关电源或线性电源都是负极对地隔离的，可以通过电源串并联实现电压或电流的抬升。当需要的电源输出比较特别，我们可以通过串并联的方式替代单独整机电源。

比如：需要一款电源实现独立双通道给芯片供电，通道1要求输出60V6A，通道2要求输出-10V3A，此时通过对市面主流台式电源对比发现，只有E36234A电源具备独立双通道60V 10A，400W，覆盖需求。

但是这台设备市场价两万六千多，其优势在于可以设置内部自动通道串并联，提供相关指令集方便系统集成。但是单单从输出性能上考虑就不具有很好地性价比，因此我们可以通过替代方案来降低成本实现。

普源DP711为单通道可编程线性直流电源，是为需求成本更低、尺寸更小的高可靠性电源用户设计的一款基础电源产品，具有低纹波噪声，快速瞬态响应，优秀的电源和负载调节率等特性，并具备强大的定时输出功能以及完备的保护功能。

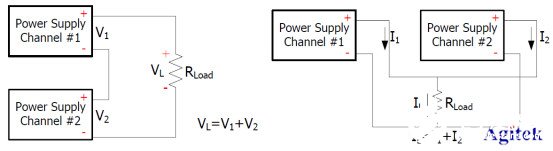

DP700系列电源支持电源串并联功能。串联（并联）两台或多台电源可以获得更高的电压（电流）。电源串并联时，相应参数的设置必须符合安全要求。

电源串联

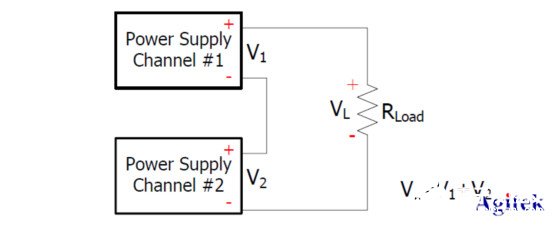

串联电源的输出电压是所有通道的输出电压之和

操作步骤：

1. 按上图所示连接负载和通道输出端子，连接时注意极性（各通道的正负端顺序相连）。

2. 打开仪器，参考“恒压输出”一节中的介绍设置符合安全要求的通道输出参数。

（1） 为每个通道设置合适的输出电压。

注意：务必保证所有串联通道均工作在恒压模式。

（2） 为所有通道设置相同的输出电流。

注意：所有通道的电流设置值必须相同。

（3） 为所有通道设置相同的过流保护值，并打开每个通道的过流保护功能。

注意：所有通道的过流保护值必须相同。

3. 打开每个通道的输出。

此时，负载实际得到的电压为两个通道的输出电压之和（VL = V1 + V2）。

电源并联

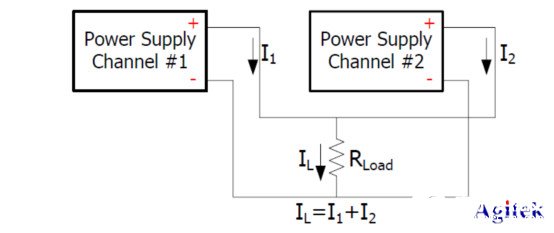

并联电源的输出电流是所有通道的输出电流之和。以两个通道并联为例，接线方式如下图所示。

操作步骤：

1. 按上图所示连接负载和通道输出端子，连接时注意极性（各通道的正负端分别相连）。

2. 打开仪器，参考“恒压输出”中的介绍为各个通道设置合适的输出参数。

注意：根据负载的实际需要，所有通道可以工作在恒压或恒流模式。

3. 打开每个通道的输出。

此时，负载实际得到的电流为两个通道的输出电流之和（IL = I1 + I2）。
