采用泰克示波器对光栅尺输出信号进行测试

光栅尺，也称为光栅尺位移传感器（光栅尺传感器），是利用光栅原理测位移量的装置。

光栅尺位移传感器

光栅尺经常应用于数控机床的闭环伺服系统中，可用作直线位移或者角位移的检测。其测量输出的信号为数字脉冲，例如，在数控机床中常用于对刀具和工件的坐标进行检测，来观察和跟踪走刀误差，以起到一个补偿刀具的运动误差的作用。

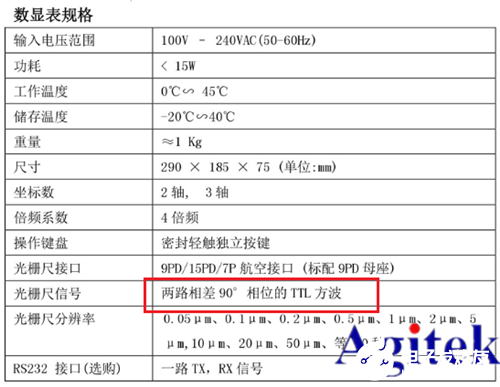

输出的信号为数字脉冲

西安某企业客户发现光栅尺输出计数不准确，怀疑信号质量问题，在网上搜到安泰测试，希望技术能够帮忙检测一下。

安泰技术在了解客户的详细需求后，为客户提供上门技术服务。用泰克示波器进行检测，测量发现，两路信号恒定相位差存在偏移，方波占空比非恒定50%，且信号本身存在较大毛刺，噪声大。由于光栅尺输出信号本身存在问题，次级耦合电路信号也不是太好。

数控机床调试现场

信号存在较大毛刺，易造成计数器误判断

示波器探头接线

磨床、铣床、镗床、火花机、车床，这些数控机床上有许多电气元件需要配合动作，因此检修检测根据情况需要选择合适的仪器设备，比如测电压电流静态参数，用什么仪器设备？如果分析信号波形时序是否正常，又需要用什么仪器设备？
