频谱分析仪的失锁故障的现象及检修步骤

频谱分析仪故障现象除了常见的开机启动显示故障还有一大故障频谱分析仪失锁故障。

失锁现象通常表现为信号频率偏离设定位置，或看不到信号或携带明显大幅度寄生信号。由于频谱分析仪本振电路复杂，涉及到参考环板、频率合成板、微波驱动板、窄带中频板、YTO、本振倍频放大组件、定向耦合器等电路及微波件。必须首先确认是那个电路单元发生故障。

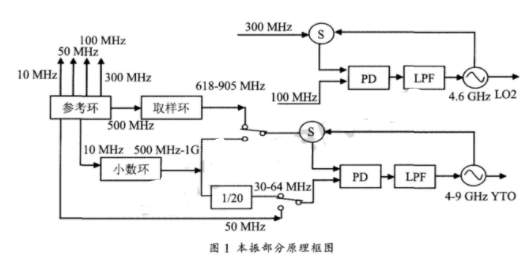

分析过程：频谱分析仪的本振信号源从自由振荡式发展到频率合成式，因此首先分别输入2GHz和6GHz信号，如果2GHz处失锁6GHz处不失锁，说明是第一本振正常第二本振失锁；如果两个频点均失锁可能为第一本振失锁或第一、第二本振均失锁。原理图如下：

（1）判断是否为第一本振失锁，按照“第一本振预置”检查，如果不正常按照第一本振预置调试中的检查步骤进行，如果正常则进行下一步。

（2）判断是否为第二本振失锁，按照“第二本振预置”检查，如果不正常则按照第二本振预置调试中的检查步骤进行，如果正常则进行下一步。

（3）判断是否为300MHz第三本振是否正常，如果这个本振失锁，实际为100MHz晶体振荡器锁定异常。此时测量外置的100MHz，如果此时信号抖动异常，可能就是100MHz晶体振荡器失锁。

（4）判断28.9MHz第四本振是否正常，这个振荡器为晶体振荡器，如果失锁可能偏离世纪频率点20kHz左右，要将频谱分析仪的频宽设置到足够小，大约100kHz才能够观察到。
