一款100Mhz双通道示波器设计案例

这个示波器项目从春节在家休假期间开始动工，到现在基本完成了设计的性能指标，采样率与带宽都达到当初设计的标准，能够在每个通道100Mhz采样率下稳定的工作，更换几个小器件就可以升级到125MHz的采样率。

　　说一下主要技术指标：

1.双通道，每通道100MHz的采样率，并可升级到125MHz（只需要改一个晶振，代码上做一下简单的修改即可支持）

2.每通道8KB的存储深度。

3.模拟带宽实测，探头X1：6MHz，探头X10：》30MHz（由于信号发信器只能发出30MHz的正弦波，在30Mhz时实测信号衰减比大于90%，实际带宽接近50MHz）。

4.支持硬件触发，可以查看触发前与触发后的数据。支持的其它在硬件触发基础上的触发模式包括：自动，正常，单次等。

5.扫描时间范围：50ns~500ms每格（1-2-5）递进，更长的扫描时间也可以实现，目前软件版本只支持到500ms.

6.垂直电压范围：5mV~10V，电压精度5%~%10（可通过校准得到更精确的精度）。探头X10的话可以测量峰峰值为800V的信号。

7.支持电容触摸屏的接口，后期可以开发触摸应用。

8.支持LCD显示，支持480*272，800*480，854*480分辨率的LCD，同时支持640*480，800*600的电脑显示器电视投影仪的VGA接口显示（下方有图片）。

9.可选择通道1或通道2为触发源，并且触发电压可调。

10.两个都支持AC/DC耦合。

11.输入电压范围X1最大60V，X10最大600Ｖ。内部有电压保护，高电压不会烧芯片，若想提高电压，可以更换更高电压的固态继电器即可。

12.支持电池提供电，支持充电，实测使用1800mAh的锂电池在LCD背光全开的情况下可以工作4个小时，充电电流1A。若想提高电池使用时间可以更换大容量电池。

13.USB-TYPE-C接口，通过一个模拟开关可切换到MCU的USBFS上或者内置的HID免驱的USB转TTL芯片上实现串口。

　　其它功能（目前版本的软件没有实现，但是硬件支持的，后期升级慢慢可以使用的功能）

1.FFT，后期软件升级会支持FFT，可选择期中一个通道进行FFT。

2.stop模式下波形的放大与水平位置调节。

3.水平与垂直的测量功能。

4.触摸屏的支持，通过触摸屏可以更方便的进行一些操作。

5.水平时间的调节。

6.更多的触发模式，如IIC的起启信号触发等。

7.支持X-Y，用来绘制李萨如图形等。

以下是图片：

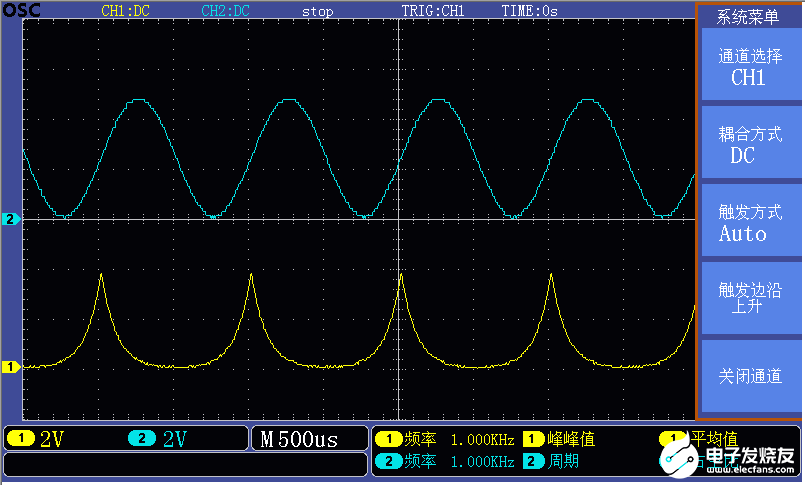

双通道展示

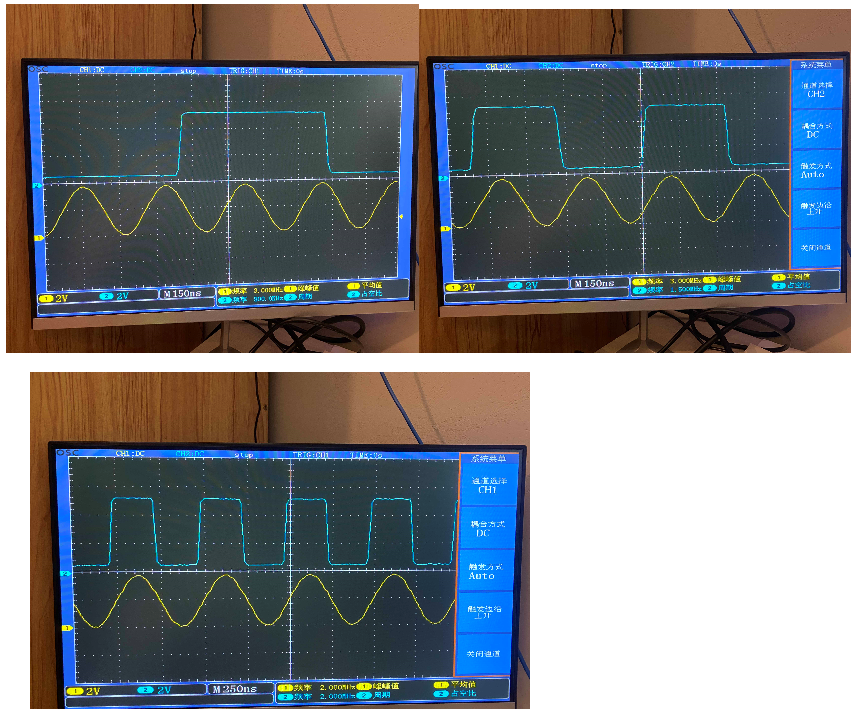

VGA显示　　

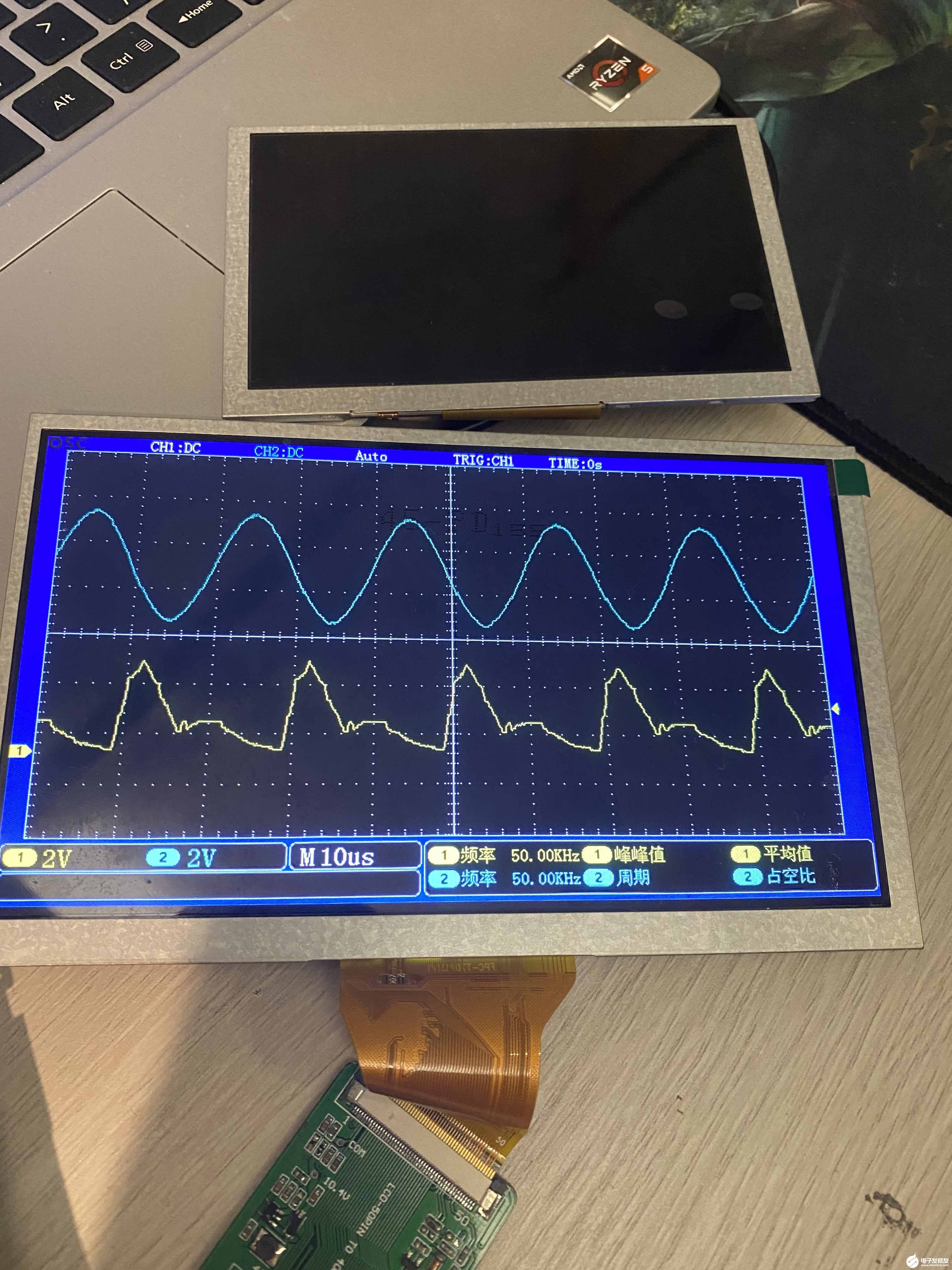

7寸屏与5寸屏大小对比

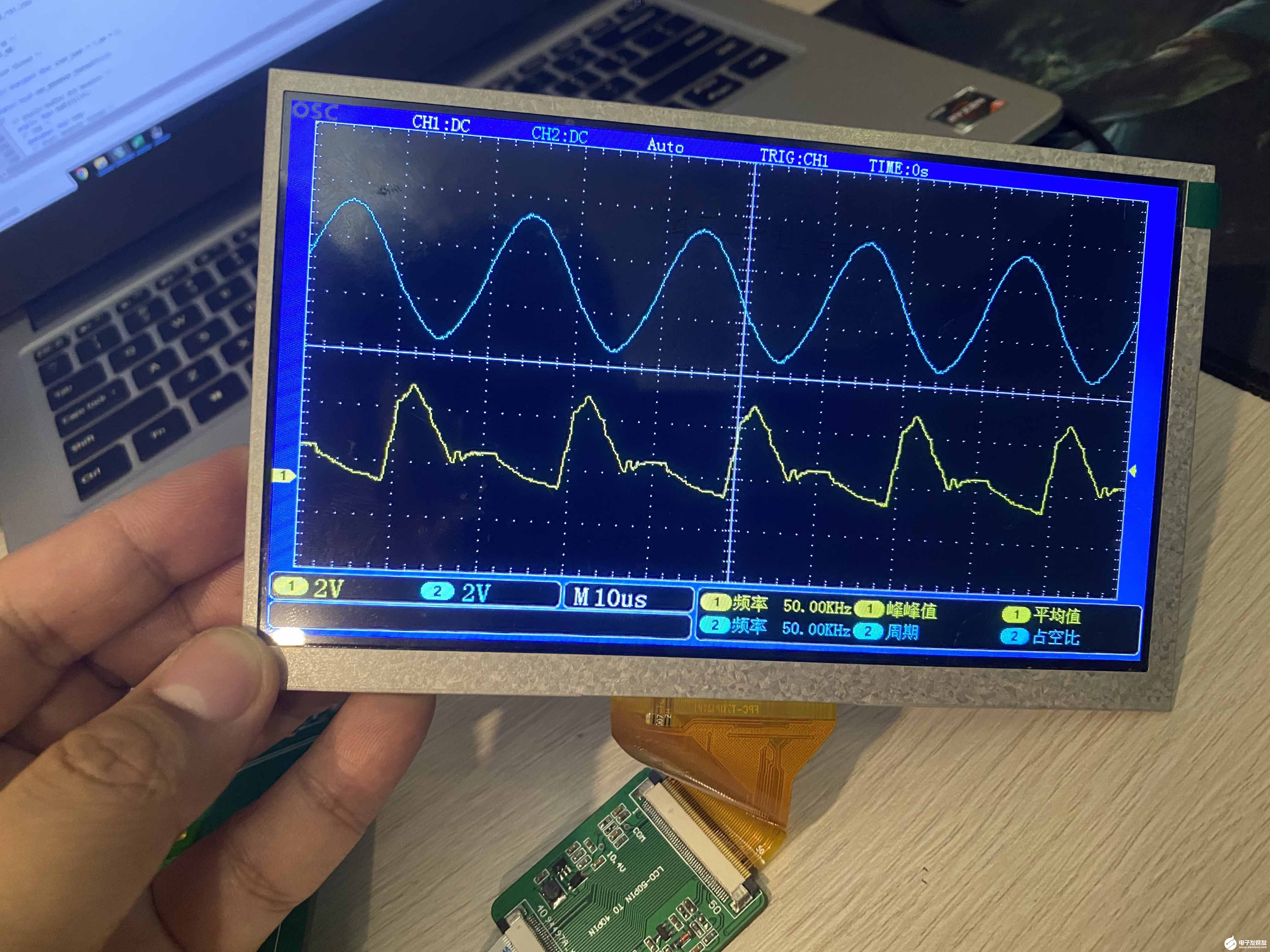

7寸屏显示

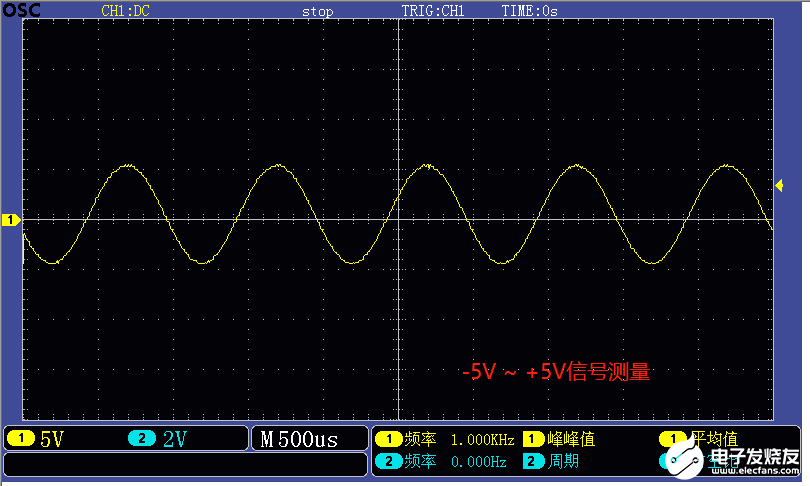

+-5V信号测量

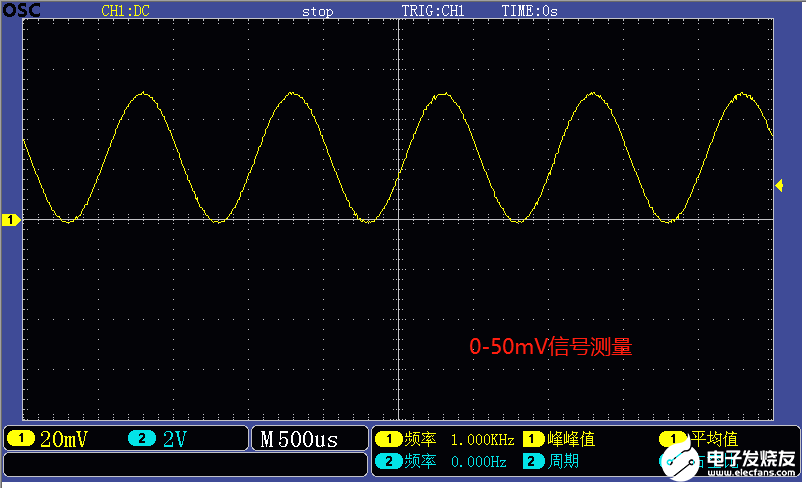

50mV信号测量

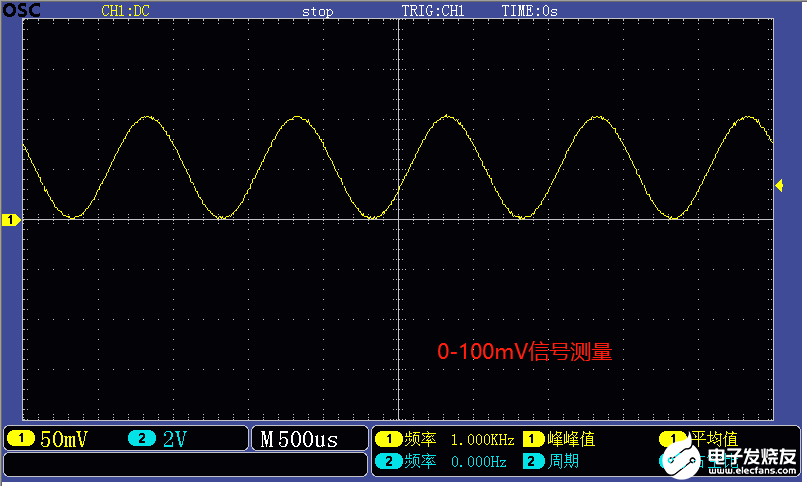

100mV信号测量

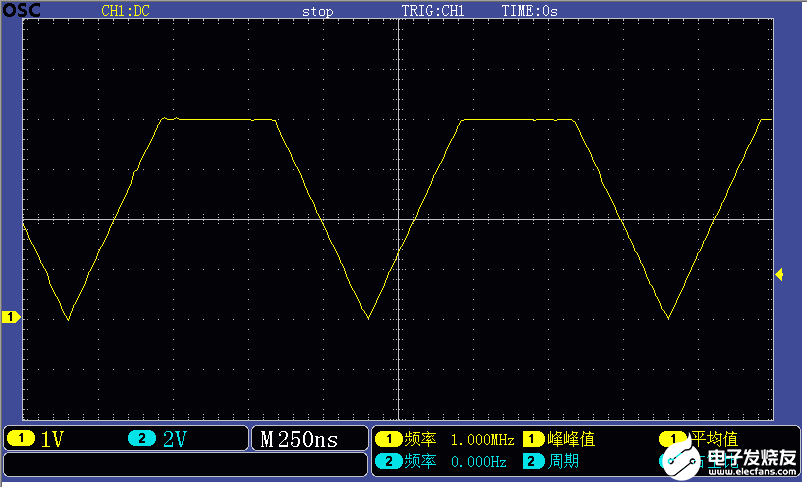

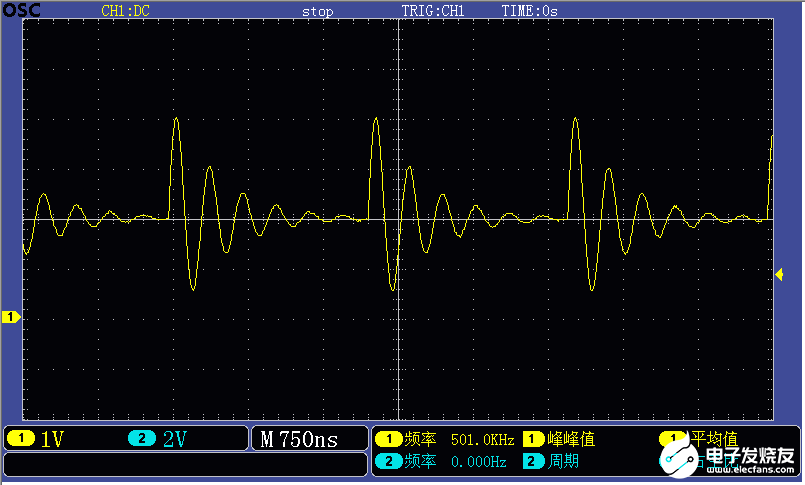

单通道展示
