　　直流高压发生器的作用

　　直流高压发生器是专门用来检测电力器件的电气绝缘强度和泄漏电流，本仪器采用高频倍压电路，应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。

　　直流高压发生器的特点

　　①体积小、重量轻、美观、可靠、操作简便、功能齐全。

　　②脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度高，纹波小，频率高达100kHz。

　　③按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。

　　④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。

　　⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单，操作方便。

　　⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，操作安全。

　　⑦具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并将75%的铵钮开关退回到正常的位置上，再做其它试验。

　　直流高压发生器的组成

　　直流高压发生器是对氧化锌避雷器、电力电缆、发电机、高压开关等电气设备进行直流高压试验和漏电试验，得出被测电气设备的绝缘强度的仪器，下面为您详细介绍直流高压发生器的组成结构和原理

　　直流高压发生器，主要由控制箱、高压倍压筒以及连接线电源线等附件组成。

　　控制箱的结构：

　　1、控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。

　　2、中频及测量电缆快速联接插座：用于机箱与倍压部分的连接。连接时只需将电缆压下插头顺时针方向转动到位，拆线时只需逆时针转动电缆插头。

　　3、过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV，设定值为试验电压1.1倍。

　　4、电源输入插座：将随机配置的电源线与电源输入插座相连（交流220V±10%，插座内自带保险管。）

　　5、数显电压表：数字显示直流高压输出电压。

　　6、数显电流表：数字显示直流高压输出电流。

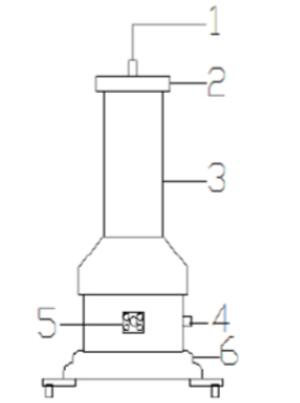

　　倍压筒的结构：

　　1、高压引出接线柱（可连接微安表和水电阻或限流电阻）

　　2、均压球

　　3、倍压筒体

　　4、接地端子

　　5、中频连接端子

　　6、底座
