　　电池内阻测试仪的校准

　　蓄电池内阻测试仪计量校正方法：

　　1、按［电源］开关打开蓄电池内资测试仪。

　　说明：

　　打开测试仪后，可根据需要打开/关闭LCD背光。

　　计量校正用于仪表的校准。测量前选择一个标准电池，即选择一个电池，的测出它的电压值，作为标准电压。

　　2、按数字键4选择［4.系统管理］。

　　3、输入密码：88888888。

　　4、按数字键2选择［2.计量校正］。

　　5、将夹具短接，按确认按钮，进行自校。

　　6、自校需要大约3分钟，等屏幕上的数字稳定后，按确认按钮。

　　7、输入标准电压。

　　8、用夹具连接标准电源（电池），测量电压。

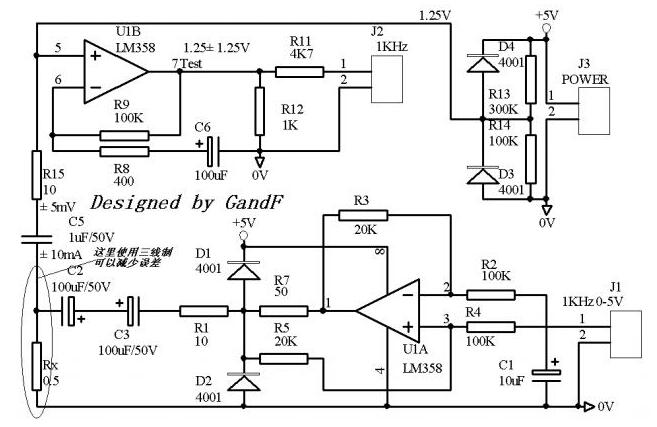

　　电池内阻测试仪电路图

　　测量范围：0 – 500m欧（10mA 1KHz）

　　PCB使用M8电子负载附加部分电路。过后和M8电子负载整合。

　　原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC检出值。

　　C2、C3两个电容可以用一个47uF/50V的无极性电容代替。耐压为50V是为了测高电压电池内阻。
