接地电阻测试摇表的使用方法

　　接地电阻测试摇表的使用方法

　　1.仪表端钮接线应正确无误。

　　2.仪表置于水平后调整检流计的机械零位。

　　3.将“倍率开关”置于最大倍率。逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针指在“0”点，此时刻度盘上倍率档即为被测电阻值。

　　4.如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直到调节到完全平衡为止。

　　5.若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。

　　6.若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润。

　　接地电阻测试摇表结构特征

　　接地电阻测试摇表由手摇发电机，电流互感器，滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较大。

　　1.基准范围和准确度（表1）

　　2.辅助接地电阻影响改变量，当辅助接地电阻由500Ω改变至下表规定值时，其允许改变量不应超过其表中规定值（表2）：

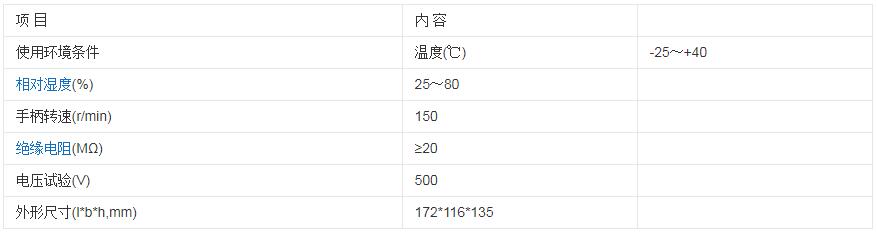

　　3.其它参数如下表（表3）：

　　接地电阻测试摇表注意事项

　　1.禁止在有雷电或被测物带电时进行测量。

　　2.仪表携带、使用时须小心轻放、避免剧烈震动。
