关于RENISHAW对角线软件生成器对机床硬件进行测量

现今，在机床厂家安装机床硬件（如硬轨、线轨等）时，大多使用传统放置大理石板拉表等方式去校正两个轴向移动所产生的垂直度误差，方法繁琐、耗时，基准大理石块自身也存在误差，所以很难更快有效的测量准确的数据。

针对厂家面临的测量难题，雷尼绍激光干涉仪配备简单镜组，用对角线的测量方式能快速解决此问题。

操作步骤如下（例：测量XY两方向对角线）

一、记录X、Y两轴行程

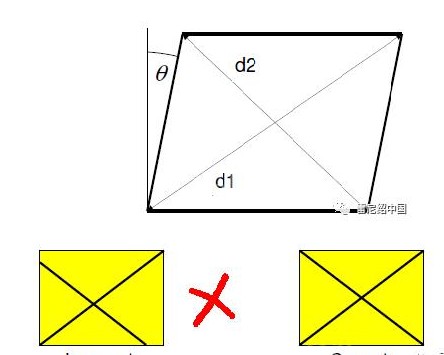

如：X行程0-500，Y行程0-500，则两条对角线移动两个方向为（D1、D2），实际移动的起点和终点为D1：（X0，Y0-X500，Y500）、D2：（X500，Y0-X0，Y500）

（注意：对角线的起点和终点应该保持一致性。）

二、在D1坐标端放置镜组。

三、一般在不动轴上放置分光镜头（分光镜出光位置放置可调转向镜），在移动轴上放置安装杆，此时分光镜与安装杆为靠近端（程序启动点。）

四、转动转向镜，使光束打在安装杆上，此时启动程序移动轴，使转向镜的折射的光束始终打在安装杆的同一点位上，如移动到末端时，光束偏离，此时旋转转向镜，使光束再次打在安装杆上（此时为程序末端位置）。

五、再使移动轴开回程序启动点，移动安装杆位置，使得光束打在安装杆上。

六、重复第四、第五步骤，使得两轴走对角线时，全程无断光即可。

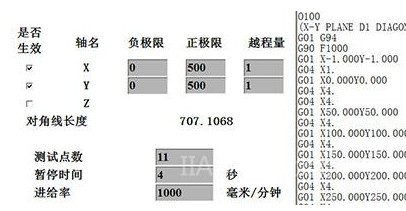

七、使用RENISHAW对角线软件生成器，快速生成程序导入系统，进行测量。
