ABI-3400专业级电路板故障检测仪的特点和功能介绍

ABI-3400专业级电路板故障检测仪

特点：

三维立体V-I-F曲线测试仪

变频扫描V-I-F曲线测试仪

专业级V-I-F曲线测试仪

静态诊断电路板， 不必外加电源即可进行测试。

检测电路板上受损器件。

可检测出具有泄漏型故障的器件。

可检测出不相同的器件。

将损坏风险降至最低。

具多通道测试（64通道）， 可减少测试时间。

ABI-3400电路板故障检测仪

可在静态条件下分析器件及整板测试采用独特的测试方法， 测量电气信号曲线， 侦测错误/瑕疵问题， 包含内部损坏器件与不一致器件- 增加问题检测范围， 同时， 减少测试时间！

何谓V/I曲线测试？

对于模拟及数字电路板， V/I曲线测试是成熟、可靠的解决方案。

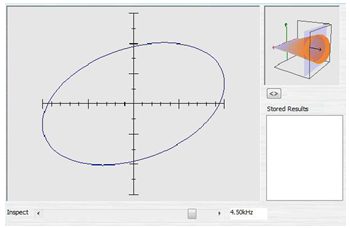

透过一个限流电阻器， 施加AC电压到一个测试点时， 测量因此产生之电流， 并将结果绘制成一个电压/电流图形， 即显示该测试点的特性曲线。

分析V/I曲线，通常是与一参考点作比较，而检测如下问题：

漏电流器件。

内部受损器件。

错误数值的器件。

不一致的器件。

短路与开路。

变频扫描方式---增加问题查找范围！

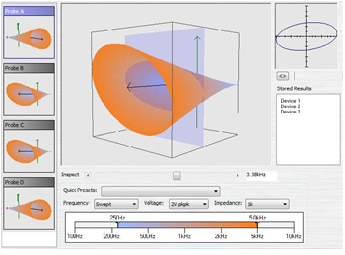

ABI-3400模块， 通过改变V/I信号的AC电压的频率， 而增加问题检测范围， 其产生的曲线， 绘制在一个3D窗口内， 能让使用者观察到整个频率范围上的V/I曲线变化， 进而找到标准V/I分析方法看不见的问题。

矩阵式扫描V/I----- 增加问题查找范围！

ABI-3400模块也可使用矩阵式扫描获得V/I曲线， 而增加问题检测范围。在这个模式时， ABI-3400模块是在参考所有其它有效管脚（不同于标准V/I测试中只有一个参考管脚）的情形下， 获得一个器件或电路板每个管脚的V/I曲线。如此，便能产生丰富的数据组（一个20脚器件400条曲线）， 足以检测出最不易查找的故障。

静态测试=安全测试！

被测电路板是在静态测试下撷取曲线， 这降低了器件在测试当中受损的机率， 容许半熟练的操作人员执行初步测试。更重要的是，即使是完全”闲置”的电路板， 也能作测试诊断！

多通道=更快速的测试！

ABI-3400模块配备64个测试信道（可扩充）， 可测试大规模器件、甚至整个电路板的曲线（例如， 透过一个转接连接头）， 这可大幅减少测试所需时间，快速诊断各种电路板，而无须检查每个管脚。

测试功能

ABI-3400模块提供多种形式的V/I曲线测试及可设定的参数， 可扩大其应用范围及增加测试范围， 包括：

变频扫描进行V/I曲线测试。

设定频率进行扫描的V/I曲线测试。

矩阵式扫描进行V/I测试。

脉冲输出进行的动态V/I测试。
