基于工业相机对钢管测长仪的方法与应用

钢管测长系统是生产线上的一个重要部分，主要对钢管进行测长，并自动记录保存长度报告等。它不但自动化程度要求较高，而且要有很高的稳定性和可靠性、智能性。

传统的测长系统故障率高、电路复杂、操作繁琐，而且工作效率低，图像法测长仪应用工业相机进行拍摄测长，大大降低了设备的故陣率，使整个系统更加稳定可靠、繁琐复杂的操作简单化，降低了操作工人的劳动强度。

测长系统工作原理

1、短钢管测长系统

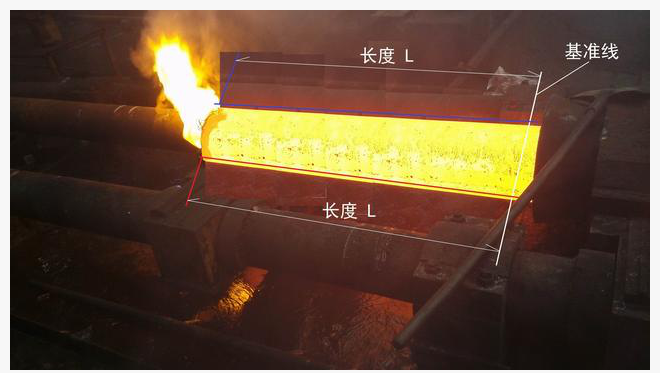

一个工业相机进行拍摄，采用对工业相机拍摄的可视化图像进行图像处理的方法测量。当钢管的端面处于相机视野之内时，工业相机拍摄图像。通过两个边界之间包含的像素数量即可计算出钢管的长度尺寸。

2、长钢管测长系统

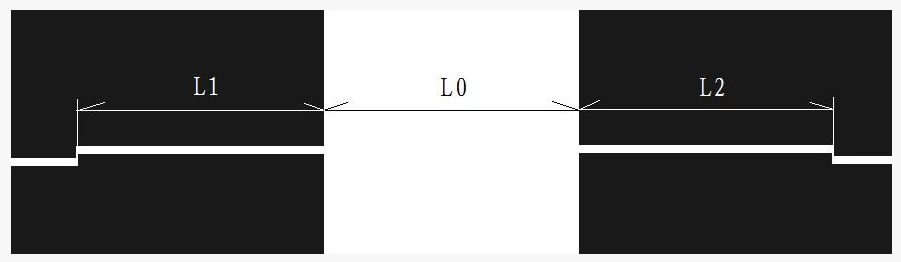

长钢管自动测长采用两个相机分别安装在钢管前后两端进行测量，两个相机的视野和视野之间的盲区构成整个测量区域覆盖钢管的长度范围。当钢管进入两个相机的视野范围后，可测出钢管在相机视野中的长度L1、L2，再加上盲区的长度L0即为钢管长度L，即：L= L0+ L1+L2。

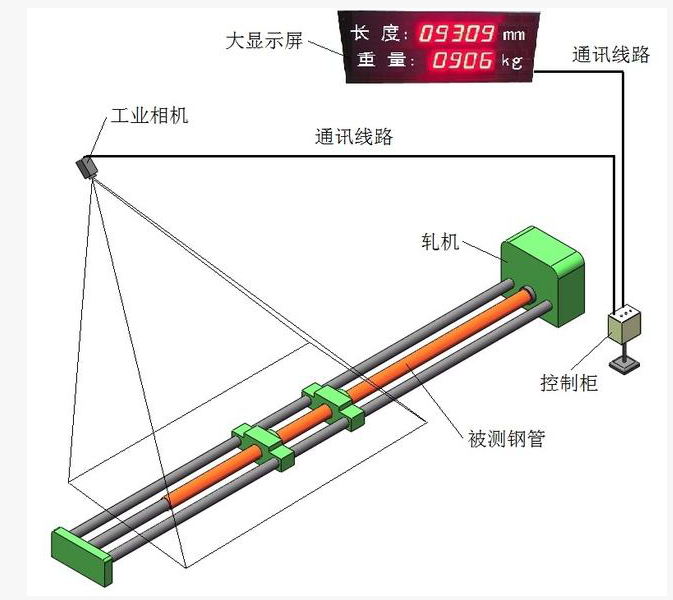

测长仪系统显示并记录长度、重量值。完成测量后，保存数据、报表等。

测长仪可以进行非接触的钢管长度测量，测量数据实时显示，并且可进行数据分析，超差报警提式，测量精度高，它可配备外接显示屏，显示长度值及重量值。

测长仪的使用为工作人员带来了巨大的便利，减轻了工作人员的工作量，降低了设备故障率，使机组的自动化水平、稳定性、可靠性，操作简化都得到了有效提高，从而提高了生产效率、降低了生产成本。
