两款射频探头电路图详解

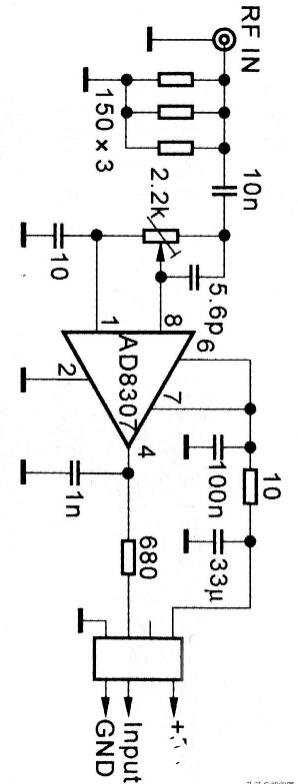

　　射频功率探头电路图

　　这个射频功率电路，输入端的50欧姆匹配电阻，应该尽可能多的用多个贴片电阻并联而成，以降低感抗成分，提高工作频率。

　　其中5.6pF的电容，用于频率补偿，以便修正AD8307的频率特性。

　　调试时，注入50MHz，0dBm的高频信号，对探头进行校准，调节2.2k的微调电阻，使输出达到2V。

　　探头的工作范围1~500MHz，动态范围在80dB，当输入位20dBm时，对应输出为2.5V，输入-60dBm时，对应输出为0.5V。

　　射频反射桥探头电路图

　　多数反射桥，是将电桥分离出的反射信号，用传输线变压器变换为不平衡输出，再加以测量。

　　但是传输线变压器在业余条件下很难制作得完美。

　　这个电路，利用AD8307的平衡输入方式，直接测量电桥的反射功率。
