　　旋进旋涡流量计的工作原理

　　旋进旋涡流量计中流量传感器的流通剖面类似文丘利管的型线，在入口侧安放一组螺旋型导流叶片。当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流；当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。流量计由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输出信号接口，输出各种信号。

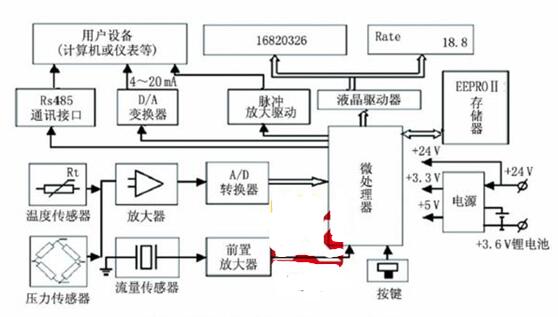

　　当被计量介质沿着流动的流体进入流量传感器入口时，螺旋形叶片强迫流体进入旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速。当旋涡流进入扩散段后，因回流作用强迫进行旋进式二次旋转，此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号，同时经前置放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行比较与判别，剔除干扰信号，而对正常的流量信号进行计数处理。旋进旋涡流量计其工作原理如图1所示。

　　旋进旋涡流量计的特点

　　1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护。

　　2、实现了机电一体化，日常的计量过程不需人工值守。

　　3、工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短。

　　4、系统的测量准确度能够满足目前的贸易计量要求（≤1.5%）。

　　5、流量测量范围较宽（qmax/qmin=15～20），可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作。

　　6、体积小、重量轻，离线标定较为方便。

　　7、测量信号既可就地显示，也可按需远传。

　　8、仪表管理人员无需专业培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换。

　　9、只需定期更换电池（微功耗）及被测介质的参数。

　　10、压力损失较大。流通介质为气体时，压力损失约为涡街流量计的3～4倍。

　　旋进旋涡流量计转换显示仪的特点

　　1、内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观。

　　2、就地显示温度、压力、瞬时流量和累积流量。

　　3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

　　4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永jiu性保存。

　　5、整机功耗极低，能凭内电池长期供电运行，是理想的无需外电源就地显示仪表。

　　6、防盗功能可靠，具有密码保护，防止参数改动。

　　7、表头可180度随意旋转，安装方便。
