差压变送器常见故障及排除方法

　　差压变送器工作原理

　　一、工作原理

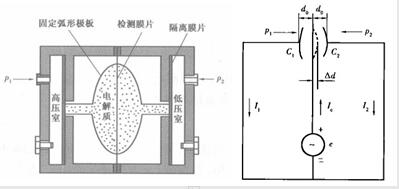

　　差压变送器是工业实践中最为常用的一种重量变送器，用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。它用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mADC信号输出，是一种典型的自平衡检测仪表图1所示，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

　　二、原理结构

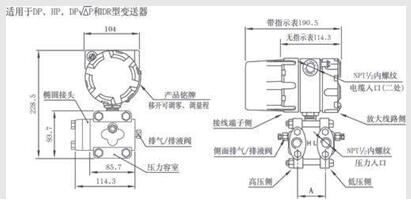

　　被测介质的压力直接作用于变送器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号图2所示。

　　差压变送器常见故障

　　差压变送器现场使用时出现的故障，绝大多数是由于使用和安装方法不当引起的。

　　1、一次元件（孔板、远传测量接头等）堵塞或安装形式不对，取压点不合理。

　　2、引压管泄漏或堵塞，充液管里有残存气体或充气管里有残存液体，变送器过程法兰中存有沉积物，形成测量死区。

　　3、差压变送器接线不正确，电源电压过高或过低，指示表头与仪表接线端子连接处接触不良。

　　4、没有严格按照技术要求安装，安装方式和现场环境不符合技术要求。

　　差压变送器常见故障排除

　　对显示部分报错的差压变送器进行故障检测，具体步骤如下：

　　1、将差压变送器与二次仪表接线断开，单独将差压变送器进行测试，测试后发现该差压变送器电流输出值略微超差，但不是引起显示报错的主要原因；

　　2、使用带有标准电流输出的校验仪对二次仪表进行检测，发现依旧报错，分析出故障部件为二次表头；

　　3、现场检定人员根据经验估计，报错原因为接线短路造成。检查线路，发现二次仪表与压力变送器接头部分焊点松动，电流测量端测线断开；

　　4、随后对测线断开部分进行连接，将整个线路重新检查，并将差压变送器单独进行调试。

　　5、调试后将系统恢复，对该系统进行整体检定/校准，结果最大示值误差控制在最大允许误差1/3以内。完成修复工作。
