螺旋转子流量计安装要求

　　螺旋转子流量计结构简单、无可动部件，不易被流体磨损，工作性能稳定、可靠，使用寿命长；它的测量元件及取压装置结构特殊，流体通过时不形成滞留或堵塞，压力损失较小，是在雷诺数较低的情况下进行高精度流量测量的理想选择。

　　螺旋转子流量计的正确安装

　　〔1〕螺旋转子流量计安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，螺旋转子流量计在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。

　　〔2〕螺旋转子流量计的接口，可用配套的螺旋波纹管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。

　　〔3〕螺旋转子流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的zui佳流量为流量计zui大流量的50％-70％，尽量不要用到zui高数。〕

　　〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。

　　〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能准确测量，螺旋转子流量计上游应设置缓冲器或定值器。

　　螺旋转子流量计安装要求

　　1、安装螺旋转子流量计时应尽量选择灰尘少、腐蚀性气体少、无强烈振动、距热源较远的地方。安装流量计外环境温度不能高于60℃。通常情况下公称通径小于Φ100（含Φ100）的流量计必须水平安装（指螺旋转子转轴处于水平位置），即流量计的刻度盘垂直地面；公称通径大于Φ150（含Φ150）的流量计采用立式安装。

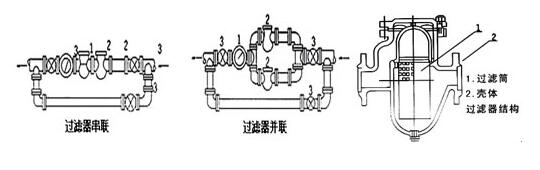

　　2、为了防止杂物落入螺旋转子流量计内，在安装螺旋转子流量计前，管道必须清洗干净。此外，在螺旋转子流量计前还应安装过滤器。对杂物较多的场合，可采用串联或并联过滤器安装。

　　3、安装时，要注意流量计的壳体及过滤器壳体上的箭头方向与液体流动方向必须一致。为了便于检修，应装有旁路管线。流量计前后应装阀门，当流量计安装在垂直管路时，流量计应安装在旁路管道中，以防止杂物落入流量计内。由于安装位置的不同，为了便于读数，可将计数器（即表头）连接螺钉拆下，将计数器旋转90°或180°。
