数字高压表工作原理_数字高压表检定规程

　　数字高压表是一种用于交流高电压或直流高电压的测量仪器，包括前端高压变送传感器、信号电缆、数字显示测量仪表构成。根据数字高压表检定规程描述，数字高压表适用于1000V以上、评论范围在30Hz~300Hz范围内的高压测量。

　　数字高压表工作原理示意图

　　数字高压表检定规程

　　1、误差的检定点

　　检定数字高压表基本误差的检定点为被检数字高压表额定电压的10%，20%，30%，40%，50%，60%，70%，80%，90%和100%共10个点。检定时，各检定点在电压上升和下降时各测量一次。如果数字高压表的技术条件还规定了其他工作电压范围，则还应增加相应的上限和下限检定点。

　　2、采用高压分压器作标准器检定

　　采用高压分压器作标准器检定数字高压表，按照下图1所示线路接线。

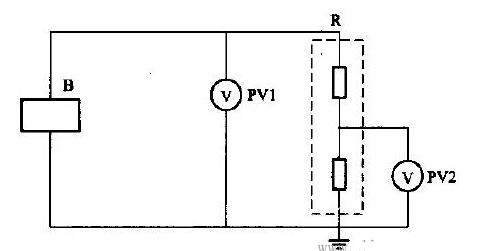

　　B——高压电源及调压控制和保护装置；PV1——被检数字高压表；R——标准分压器；PV2——标准低压表

　　图示1：采用高压分压器作标准器检定数字高压表的线路图

　　采用分压器作为标准器时，在交流电压下检定数字高压表，采用交流分压器;在直流电压下检定数字高压表，采用直流分压器。

　　标准分压器的准确度应符合检定用标准器配置准确度要求。如果分压器只能在较小的温度单位内保证准确度，应在标准分压器保证准确度所允许的温度范围内进行行检定。同时，标准数字电压表的输入阻抗应大于标准分压器低压端输出阻抗的10/KR%倍。KR是分压器准确度等级的数值。

　　3、采用电压互感器作标准器检定

　　采用电压互感器作标准器检定数字高压表时，按照下图2所示接线。

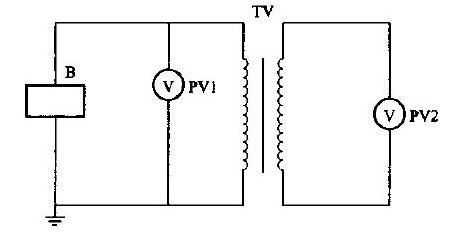

　　TV——电压互感器;其他字母含义同上

　　图示2：采用电压互感器作标准器检定数字高压表的线路图

　　采用电压互感器作为标准器检定类似于采用分压器作标准器，电压互感器在这里主要是承担类似于标准分压器的分压作用，将原边的高电压，变为副边的低压以满足PV2标准低压表的输入要求。
