多功能智能修正燃气表的原理及设计

今天为大家介绍一项国家发明授权专利——一种多功能智能修正燃气表。该专利由重庆瑞力比燃气设备有限责任公司申请，并于2017年6月13日获得授权公告。

内容说明

本实用新型涉及电子设备领域，特别是涉及一种多功能智能修正燃气表。

发明背景

燃气表是一种用来计算用户使用燃气量的计量仪器，它具有反应灵敏、计量准确、误差小、操作简便的优点，故在城市家庭中应用十分广泛，但是，传统的燃气表在使用过程中仍存在一些问题。比如申请号为201310617943 .4的中国专利，具体内容为：公开了一种燃气表，包含MCU，MCU上集成了无线通讯装置，MCU控制连接有磁码盘和金额显示器，MCU通过无线通讯装置与燃气供应中心的无线通讯装置互相通讯；磁码盘通过计量齿轮组驱动，磁码盘包含有永磁触发器；按键至少包含三个查询按键，分别为余额查询按键，总额查询按键和单价查询按键；MCU还集成有价格转换模块。上述专利存在燃气表结构设计简单、操作复杂、智能化水平低、功能单一、实用性不强的问题，因此需要设计一种多功能智能修正燃气表来解决上述问题。

发明内容

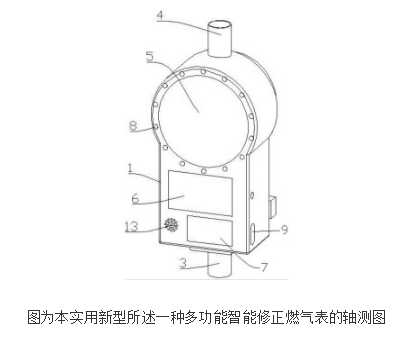

本实用新型的目的就在于为了解决上述问题而提供一种多功能智能修正燃气表。本实用新型通过以下技术方案来实现上述目的：一种多功能智能修正燃气表，包括表体、控制阀、进气管、出气管，所述表体下表面中部设置有所述控制阀，所述控制阀下表面设置有所述进气管，所述表体上端设置有所述出气管，所述表体正面上端设置有电子计数器，所述表体正面中部设置有显示屏，所述表体正面下端设置有控制面板，所述表体正面下端边缘设置有麦克风，所述表体侧面下端设置有电源开关，所述表体正面上端边缘设置有喇叭，所述表体背面下端设置有电池，所述电池侧面下端设置有控制器，所述控制器背面下端设置有语音处理器，所述控制器上表面设置有天线。

上述结构中，操作者可以通过语音控制燃气表动作，所述麦克风能够收集操作者的语音信息并传递给所述语音处理器，经所述语音处理器处理后，所述语音处理器给所述控制器发送控制指令，所述控制器根据控制指令控制燃气表动作，当燃气表工作异常时，所述控制器控制所述天线将该异常信息发送到操作者的手机上，操作者可以通过手机远程控制所述控制器修正燃气表。

为了进一步提高燃气表的使用寿命，所述控制阀通过螺栓紧固连接在所述表体下表面中部，所述进气管通过螺栓紧固连接在所述控制阀下表面，所述出气管通过螺栓紧固连接在所述表体上端。所述电子计数器镶嵌在所述表体正面上端，所述显示屏镶嵌在所述表体正面中部，所述控制面板镶嵌在所述表体正面下端。

所述麦克风镶嵌在所述表体正面下端边缘，所述电源开关镶嵌在所述表体侧面下端，所述喇叭镶嵌在所述表体正面上端边缘。所述电池通过螺栓紧固连接在所述表体背面下端，所述控制器通过螺栓紧固连接在所述电池侧面下端，所述语音处理器通过螺栓紧固连接在所述控制器背面下端，所述天线通过螺钉紧固连接在所述控制器上表面。

有益效果在于：比传统的燃气表操作更简便，功能更丰富，不仅能够语音控制燃气表动作，还可以用手机远程无线控制燃气表动作，智能化水平更高，实用性更强。
