智能潜水型电磁流量计的工作原理及设计

今天为大家介绍一项国家发明授权专利——智能潜水型电磁流量计。该专利由江苏雷泰自动化仪表工程有限公司申请，并于2017年1月25日获得授权公告。

内容说明

本实用新型涉及一种电磁流量计，具体涉及一种智能潜水型电磁流量计。

发明背景

智能电磁流量计是一种速度式流量仪表，是集信号检测及微电子智能化为一体的高新机电产品，无流阻、无可动部件、计量准确、稳定，能测量导电液体，包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、废污水及固液两相悬浮液的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政管理、水利建设等领域。目前使用的电磁流量计主要存在以下缺点：由于整体结构密封不可靠，内部的励磁线圈和电极非常容易受到腐蚀，造成使用时灵敏度较差，无法准确的输出信号，长时间使用后也易损坏，使用寿命较短；在维修时不便于拆卸，维修较为麻烦工作量较大；功耗大，工作不稳定、抗干扰能力不强；无法实现自动双向流量测量，现场瞬时流量，正反向累计总量显示，自诊断故障报警；不具备GSM数据无线远传功能，远程控制功能和存储等功能。

发明内容

为克服现有技术存在的不足，本实用新型的目的在于提供一种智能潜水型电磁流量计。

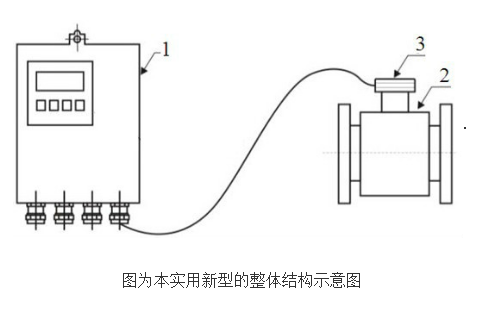

本实用新型采取的技术方案是：一种智能潜水型电磁流量计，其包括主机和电磁流量传感器，电磁流量传感器上设有接线盒，主机与电磁流量传感器分体设置，接线盒上的引出线连接主机，所述主机包括微处理器，以及与所述微处理器相连接的电源模块、数据存储模块、信号转换模块，无线通讯模块、报警模块和LCD显示模块，所述信号转换模块包括依次相连的调制放大电路、滤波电路和A/D转换电路，其用于接收电磁流量传感器发送的磁感应信号和温度信号。

进一步的，所述电磁流量传感器包括导管，以及位于导管壁上的用于检测流体温度的温度传感器和用于检测流体流动所产生电动势的电极，在电极的外侧设置有一圈磁轭，在磁轭的两侧分别设置有用来产生垂直于流体流动方向磁场的励磁线圈，在磁轭和励磁线圈的外侧设置有起保护作用的外壳。所述接线盒和外壳一体设置，接线盒为密封结构，接线盒的线缆出口处采用水下堵漏胶密封。所述微处理器采用16位嵌入式超微功耗处理器。微处理器上还连接有实时时钟模块。

本实用新型的有益效果是：专为工业水设计，满足城市供水确保准确的水费计算，广泛应用于城市供水（冷水）、城市取暖（热水）、污水处理、水利工程等行业。不受水质干扰，无缠绕、堵塞现象，几乎无压力损失，可长期浸水连续工作。特别适用于大流量供热。同时，采用了16位嵌入式超微功耗处理器，全数字量信号处理，工作稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量，现场瞬时流量，正反向累计总量显示，自诊断故障报警，GSM数据无线远传等功能，用户通过强大的GSM/GPRS远程管理软件系统可实现流量数据的无线远传、存储等功能。并能实现3 .6V/12V或3 .6V/220V多路电源的自动切换。还具有无线通讯功能，支持远程手机遥控；友好的人机界面，可随时跟踪仪表的运行情况；特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。此外，温度传感器可瞬间把流体温度上传、可瞬间计算供热中的热焓值。
