电路图分享-浮球液位控制器接线图

浮球液位控制器是一种结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小，速度快、工作寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等发面都得到了广泛的应用。

浮球液位控制器外部接线图

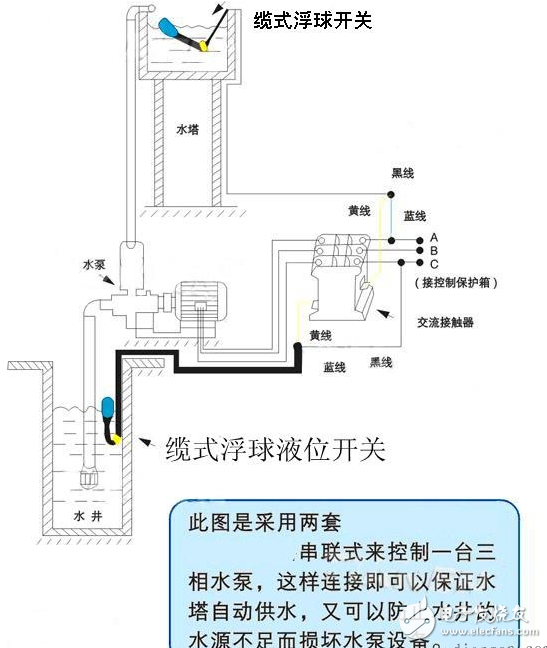

外部接线图大部分都是与缆式浮球开关有关，因为干簧管式的浮球开关基本上都是使用于小型设备上，而其中都配备了电路板，所以这里展现的也与这个无关，具体看图：

工作原理

液位的控制高度是由电缆在液体中的长度及重锤在电缆的位置决定的。使用棕色和黑色的电线：浮球在下液位时，接点是接通的状态。浮球在上液位时，接点是不通的状态。使用棕色和蓝色的电线：浮球在上液位时，接点是接通的状态。浮球在下液位时，接点是不通的状态。未使用的电线必须（予以绝对的绝缘。）浮球液位控制器建议使用电压24V。

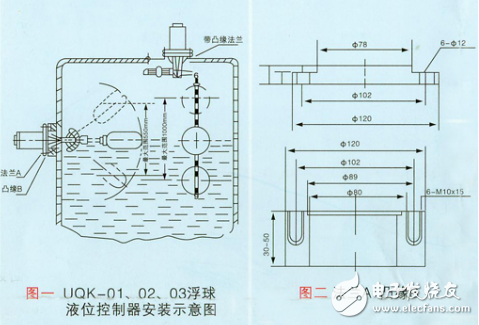

浮球液位控制器电路图

重锤的装置法

1、将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤使嵌在圆孔上方的塑胶环因电缆头之推力而脱落。（如果有必要的话，也可用螺丝起子把此一塑胶环拆下）。再将这个脱落的塑胶环套在电缆上你所想固定生重锤以设定液之位置。

2、轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环，重锤只要轻扣在塑胶环上即不会滑落，此塑胶环如有损坏或遗失，可用同径裸铜线扣入电缆代替。

注意事项

1、重锤为要求才附上之配件。

2、请将电缆线直接拉到控制箱，尽量避免使用中间接头。若不得已而有接头时，绝对不可将电缆线接头浸入液体中。

3、未使用的电线必须予以绝对的绝缘。
