函数信号发生器怎么用_分析函数信号发生器的使

函数信号发生器是一种信号发生装置，能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。

函数信号发生器使用方法

A、将函数信号发生器接入交流220V，50Hz电源，按下电源开关，指示灯亮。

B、按下所需波形的选择功能开关。

C、在需要输出脉冲波时，拉出占空比调节开关，调节占空比可获得稳定清晰波形。此时频率为原来的1/10，正弦和三角波状态时按入占空比开关旋钮。

D、当需要小信号输出时，按入衰减器。

E、调节幅度旋钮至需要的输出幅度。

F、当需要直流电平时拉出直流偏移调节旋钮，调节直流电平偏移至需要设置的电平值，其它状态时按入直流偏移调节旋钮，直流电平将为零。

函数信号发生器使用注意事项

A、仪器需预热10分钟后方可使用。

B、把仪器接入电源之前，应检查电源电压值和频率是否符合仪器要求。

C、不得将 》 10V（DC或AC）的电压加至输出端。

函数信号发生器使用说明

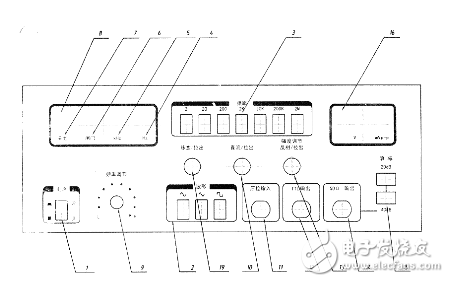

面板标志说明

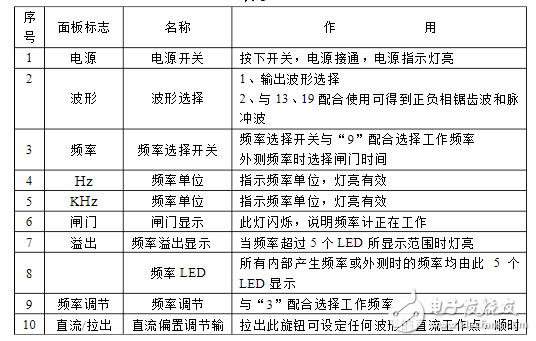

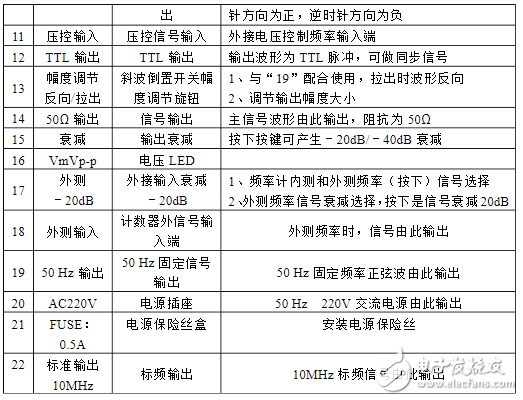

功能表
