矢量信号源ARB和RealTime模式的区别

业界传统的矢量信号生成模式分为两种：实时（Realtime）信号生成和波形文件回放（ARB）。这两种模式有何区别，各有什么特点呢？下文为你带来详细介绍。

矢量信号源ARB和RealTime模式的区别----产生信号的方式

ARB与RT的主要区别在于产生信号的方式不同，ARB模式在DAC之前的过程都是通过相应的软件（这些软件可以是Agilentsignalstudio，Matlab，Visual）在PC上实现，将数据编码后以波形文件的形式存储到信号源中的RAM里。由信号源循环播放波形文件。而RT模式，生成信号的过程都是在硬件中实现的，当用户给定数据信息后，数据的编码、调制、成帧等信号处理过程都是在信号源内部DSP芯片上实现，因此RT是一种实时的产生信号的方式。此时不需要波形文件，只需要发送要传输的数据信息。比较常用的数据序列，例如PN9序列，信号源内部硬件可以直接产生，但用户往往需要特定的自行产生的数据序列，为满足某些用户的特殊需求，用户可自行产生数据块，然后将数据存于信号源RAM中。

矢量信号源ARB和RealTime模式的区别----应用场景

ARB与RT两种模式各有各的特点，因此适合于不同的应用场景。ARB应用灵活，可以用户自定义产生任意波形，在软件上实现信号处理的难度低，因此开发周期短，如果用户只需要几帧的测试信号，信号波形长度较短那我们推荐用户使用ARB模式，只需要产生自己想要的波形文件下载到信号源的RAM里然后循环播放即可完成相关测试。Realtime模式由于是全硬件实时的产生波形序列，需要内部DSP与FPGA的配合使用。因此成本较高，但如果用户在研发阶段需要频繁改变信号处理的配置，且生成的波形文件较大时，为减少研发时间，更方便用户进行配置，我们推荐使用RT模式。

矢量信号源ARB和RealTime模式的区别----原理

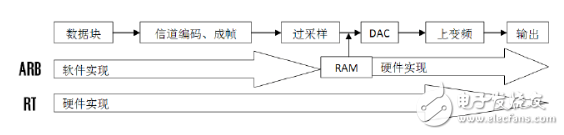

由通信原理和数字信号处理的知识我们知道信号源生成信号的大致过程可由下图表示，数据经历了信道编码，成帧，过采样后经DAC转换成模拟信号再上变频由射频模块输出。ARB与RT的主要区别在于产生信号的方式不同，ARB模式在DAC之前的过程都是通过相应的软件（这些软件可以是Agilentsignalstudio，Matlab，Visual）在PC上实现，将数据编码后以波形文件的形式存储到信号源中的RAM里。由信号源循环播放波形文件。而RT模式，生成信号的过程都是在硬件中实现的，当用户给定数据信息后，数据的编码、调制、成帧等信号处理过程都是在信号源内部DSP芯片上实现，因此RT是一种实时的产生信号的方式。此时不需要波形文件，只需要发送要传输的数据信息。比较常用的数据序列，例如PN9序列，信号源内部硬件可以直接产生，但用户往往需要特定的自行产生的数据序列，为满足某些用户的特殊需求，用户可自行产生数据块，然后将数据存于信号源RAM中。
