multisim中示波器在哪及使用方法解析

　　在电子仿真软件MultiSIM 中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国“安捷伦”公司的虚拟示波器“Agilent54622D”和美国“泰克”公司的虚拟数字存贮示波器“TektronixTDS2024”。本刊06年第五期曾对Multisim7中的安捷伦虚拟示波器设置和显示有过简单介绍

　　Multisim中示波器的使用方法

　　1、找到示波器：工作区右边的仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器；

　　2、连入电路：示波器有两个通道，可以同时观察两路信号。比如我们要看一个电阻两端电压变化，那么就把示波器的A通道和电阻两端并联；如果还要看电容两端电压变化，那么再把电容两端并联到B通道。

　　3、当线路图很复杂时，各个通道信号可能看起来比较乱，我们可以通过设置不同信号通道的颜色。比如选中示波器B通道正极相连的导线，右键，然后选择颜色段，选择一个想要的颜色即可。

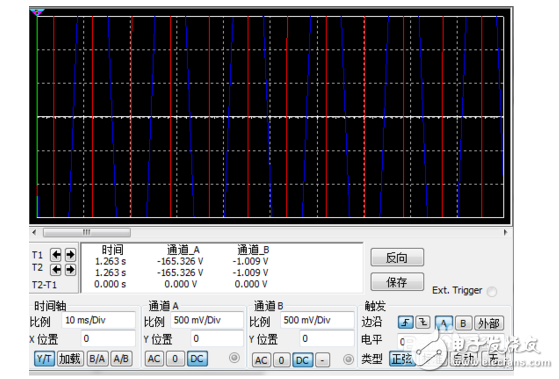

　　4、设置完毕，我们开始仿真观察信号。打开仿真开关，在你放置的示波器上双击打开显示面板。如图：

　　5、根据题目信息设置信号显示窗口下面的参数：如果要观察交流信号选AC，要看直流信号选DC，如果暂时不想看该通道信号那么选0，B通道下面还有个反相开关，就是原来的值的相反数；触发方式有边沿和电平两种，若是边沿触发方式，还要选择上升沿和下降沿；同时调整时间轴的比例、通道A的比例、通道B的比例就可以放大或缩小时间与信号幅度，便于观察。

　　multisim使用：示波器用法详细图文解析如下

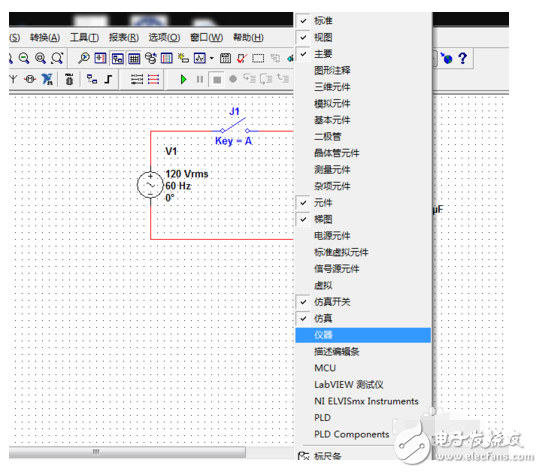

　　首先将仪器工具栏调出来，在菜单栏上右键，然后选仪器，让仪器前面有打勾状态，如图

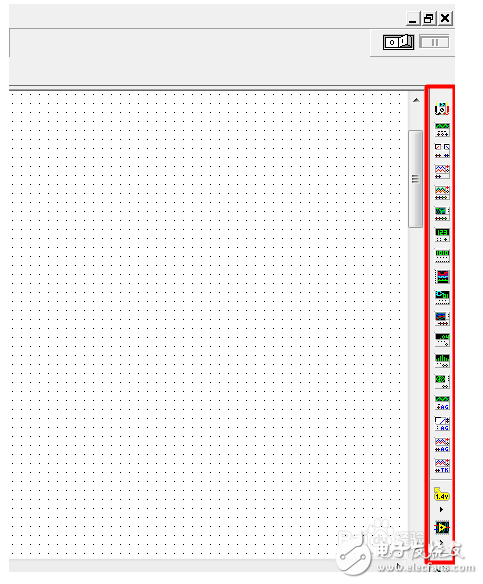

　　然后会发现仪器栏出现在工作区右面，如图红框部分

　　仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器;

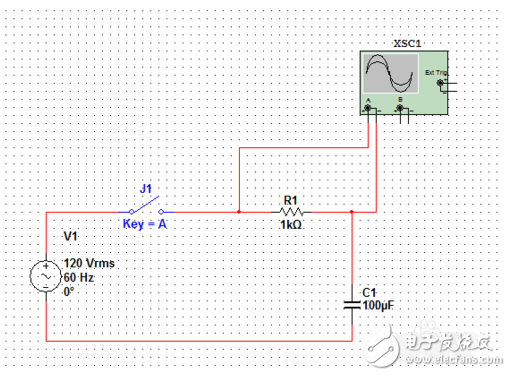

　　先看示波器用法，示波器有两个通道，可以同时观察两路信号，比如我们要看一个电阻两端电压变化，那么就把示波器的A通道和电阻两端并联，如图
