　　双踪示波器是一种应用十分广泛的电子测量仪器，它能更加准确的展现出人们肉眼看不到的电现象的变化。技术瞬息万变，双踪示波器的最新应用也层出不穷。下面我们来看看关于双踪示波器的工作原理、结构、优点以及使用方法及步骤。

　　1、双踪示波器定义

　　双踪示波器即将电压信号转化为可见的光信号投影在显示屏上的装置。双踪示波器具有两路输入端，可同时接入两路电压信号进行显示。在示波器内部，将输入信号放大后，使用电子开关将两路输入信号轮换切换到示波管的偏转板上，使两路信号同时显示在示波管的屏面上，便于进行两路信号的观测比较。

　　2、双踪示波器的基本结构

　　双踪示波器主要是由示波管，放大器，扫描和触发系统，电源四个部分组成。其中显示系统中的示波器的显示器件是阴极射线管，缩写为CRT。阴极射线管的基础是一个能产生电子的系统，称为电子枪。电子枪向屏幕发射电子。电子枪发射的电子经聚焦形成电子束，并打在屏幕中心的一点上。屏幕的内表面涂有荧光物质，这样电子束打中的点就发出光。

　　3、双踪示波器工作原理

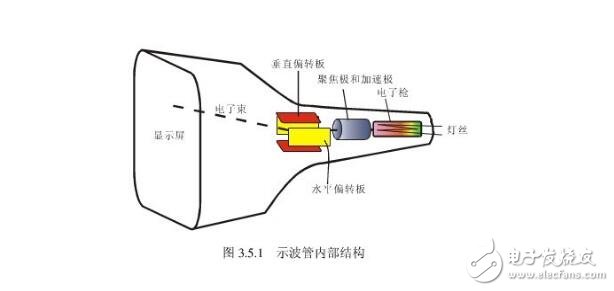

　　电子枪被灯丝加热后发射电子。聚焦极将电子枪发射的电子聚焦为极细的电子束，可使波形显示清晰。加速极上加有较高的正电压，吸引电子脱离电子枪高速运动;显示屏上加有极高的正电压，吸引电子撞击在显示屏面上，使显示屏面涂的荧光材料发光。垂直偏转板和水平偏转板上加有偏转电压，偏转电压的极性和幅值控制电子束撞击显示屏面的位置。当偏转电压跟随输入信号变化时，就可以使电子束在屏面上“画”出信号波形。

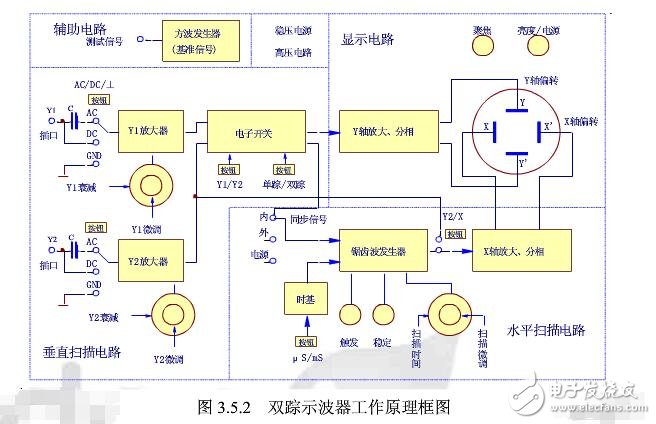

　　双踪示波器具有两路输入端，可同时接入两路电压信号进行显示。在示波器内部，将输入信号放大后，使用电子开关将两路输入信号轮换切换到示波管的偏转板上，使两路信号同时显示在示波管的屏面上，便于进行两路信号的观测比较。
