基于TLC549数字电压表的设计

时间:2018-02-19 10:23

人气:

作者:admin

标签: TLC549  at89s51

导读:基于TLC549数字电压表的设计-本文对基于TLC549数字电压表的设计进行了分析,主要介绍了TLC549A/D转换器引脚图及功能、TLC549内部结构、TLC549时序逻辑以及数字电压表的软硬件设计。该测量...

  引言

  传统的A/D转换器主要有ADC0808、ADC0809等,这些A/D转换器采用并口与单片机相连,大量占用单片机的I/O口资源。为此,采用TLC549设计的数字电压表,能够较好地解决以上问题。

  TLC549是TI公司推出的一种A/D转换器,具有以下特点:

  (1)TLC549是一种8位串行A/D转换器;

  (2)可通过三线串行通信与单片机连接;

  (3)具有4MHz片内系统时钟和软、硬件控制电路

  (4)转换时间最长17μs;

  (5)允许的最高转换速率为40000次/s;

  (6)总失调误差最大为±0.5LSB;

  (7)典型功耗值为6mW;

  (8)采用差分参考电压高阻输入,抗干扰能力强,可按比例量程校准转换范围;

  (9)当VREF-接地,VREF+-VREF-≥1V,可用于较小信号的采样。

  1、TLC549的引脚排列与使用方法

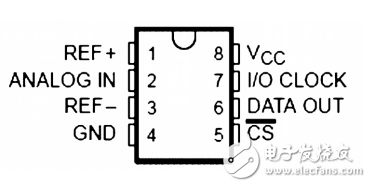

  TLC549的引脚排列如图一所示,其中ANALOGIN为模拟输入端,CS为片选端,DATAOUT为A/D转换结果的串行输出端,I/OCLOCK为I/O时钟端,REF+为正基准电压端,REF-为负基准电压端,VCC为电源端,GND为地。

  基于TLC549数字电压表的设计

  图一TLC549引脚图

小编推荐tlc549中文资料汇总_tlc549引脚图及功能_工作原理_特性参数及典型应用电路程序

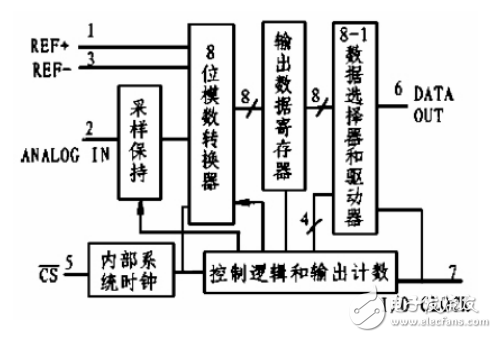

  TLC549的内部结构图如图二所示,其内部包含有时钟电路、8位模数转换器等单元电路。

  基于TLC549数字电压表的设计

  图二TLC549内部结构图
