PLC与触摸屏、变频器控制的水位控制案例

今天主要跟大伙分享一个关于实际案例，涉及PLC、变频器，触摸屏的水位控制项目，看一下整个流程怎么走，可以收藏备用！

    ● 项目描述

    ● EM235模块

    ● 项目实现

    ● 触摸屏监控

01   项目描述

1、项目控制要求

水箱向外部用户供水，用水量不稳定，时大时少。水箱进水可由水泵泵入，现需对水箱中水位进行恒液位控制，并可在0~200mm(最大值数据可根据水箱高度确定)范围内进行调节。如设定水箱水位值为100mm时，则不管水箱的出水量如何，调节进水量，都要求水箱水位能保持在100mm位置，如出水量少，则要控制进水量也少，如出水量大，则要控制进水量也大。

2、控制思路


因为液位高度与水箱底部的水压成正比，故可用一个压力传感器来检测水箱底部压力，从而确定液位高度。

用PD算法对水位进行自动调节。把压力传感器检测到的水位信号4~20mA送入至PLC中，PLC中对设定值与检测值的偏差进行PID运算，运算结果输出去调节水泵电机的转速，从而调节进水量。水泵电机的转速可由变频器来进行调速。

3、元件选型


1）PLC及其模块选型。PLC可选用S7-200cPU224，为了能接收压力传感器的模拟量信号和调节水泵电机转速，选择一块EM235的模拟量输入输出模块。

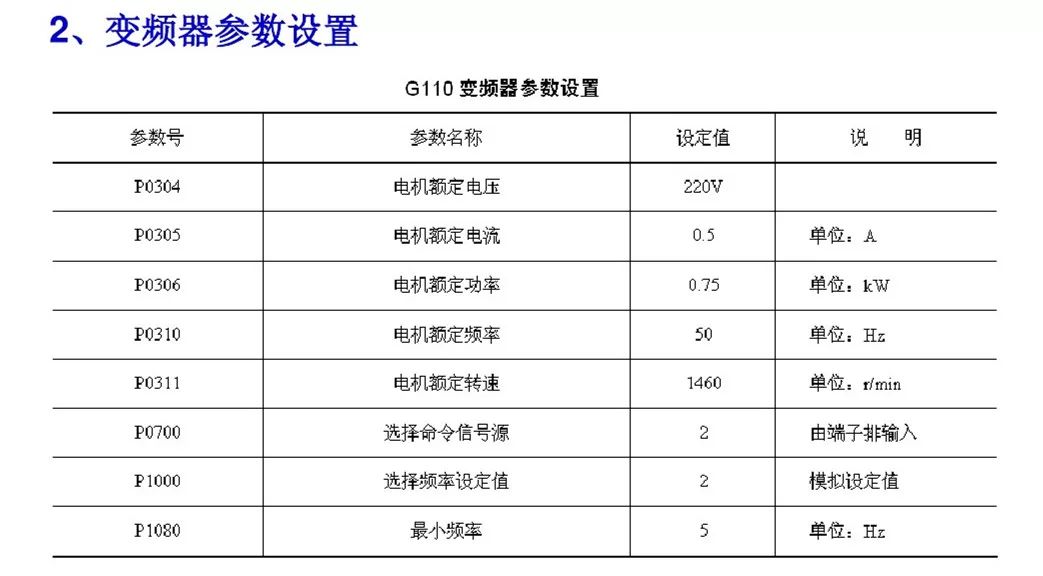

2）变频器选型。为了能调节进水量，选择西门子G110的变频器。

3）触摸屏选型。选用西门子人机界面TP170B触摸屏。

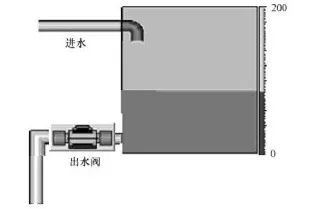

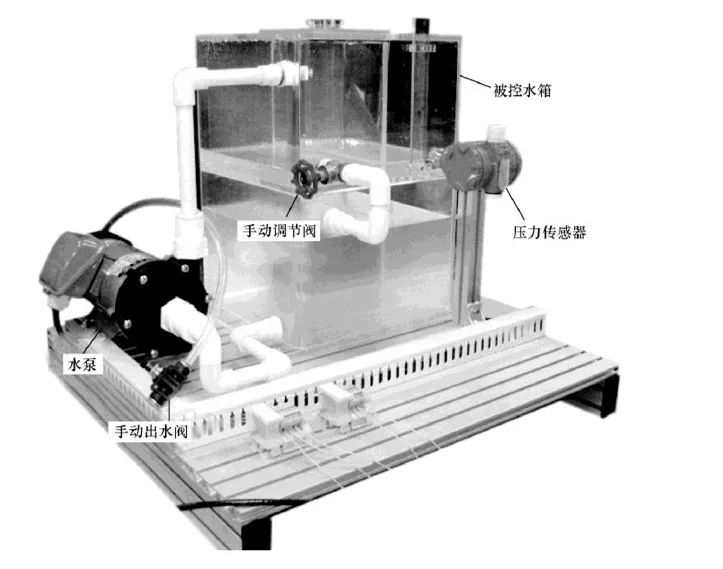

4）水箱对象设备，如下图所示。

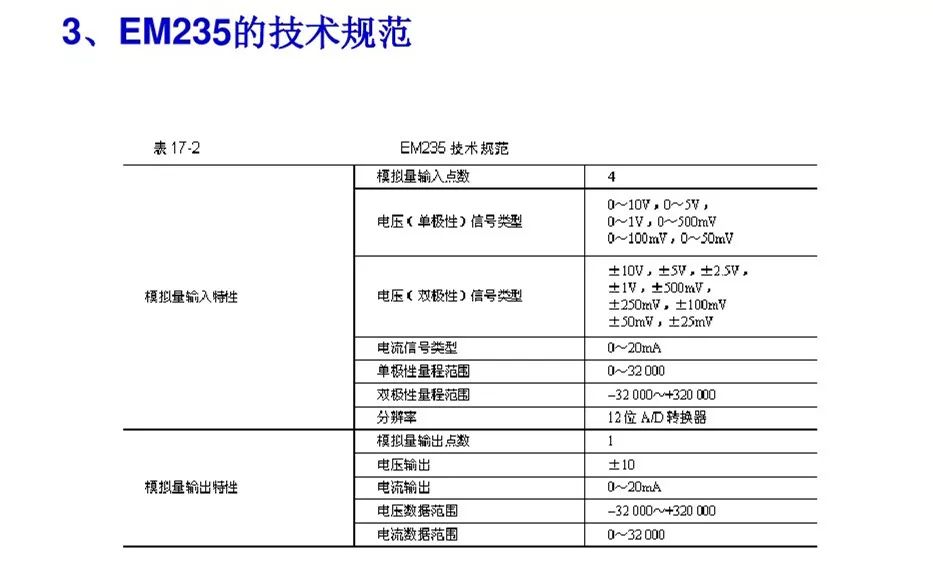

02   EM235模块

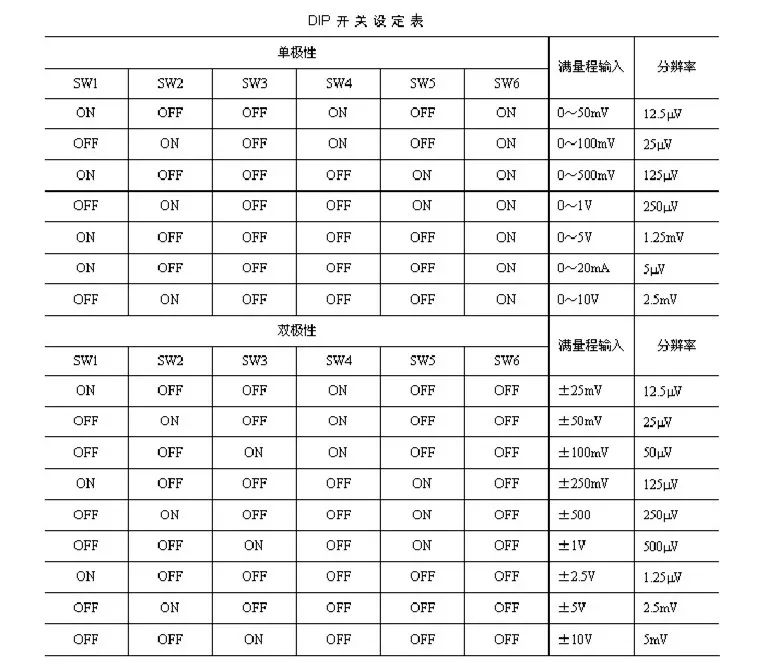

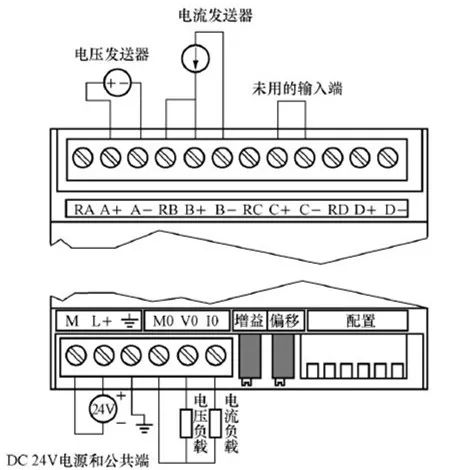

EM235的端子与接线

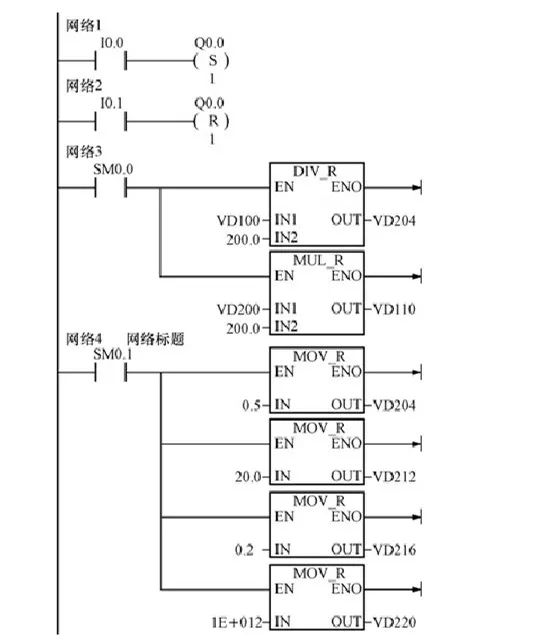

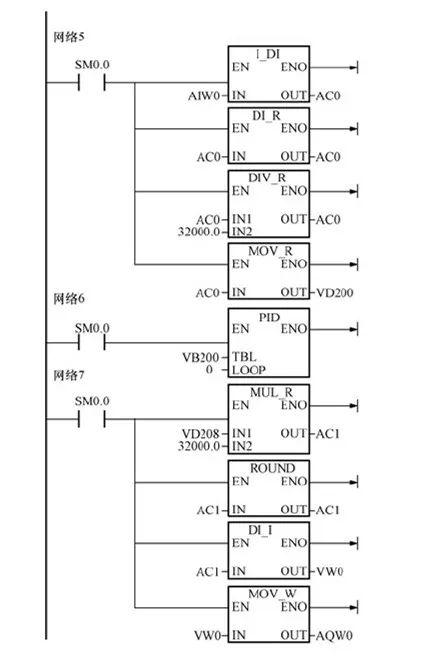

03   项目实现

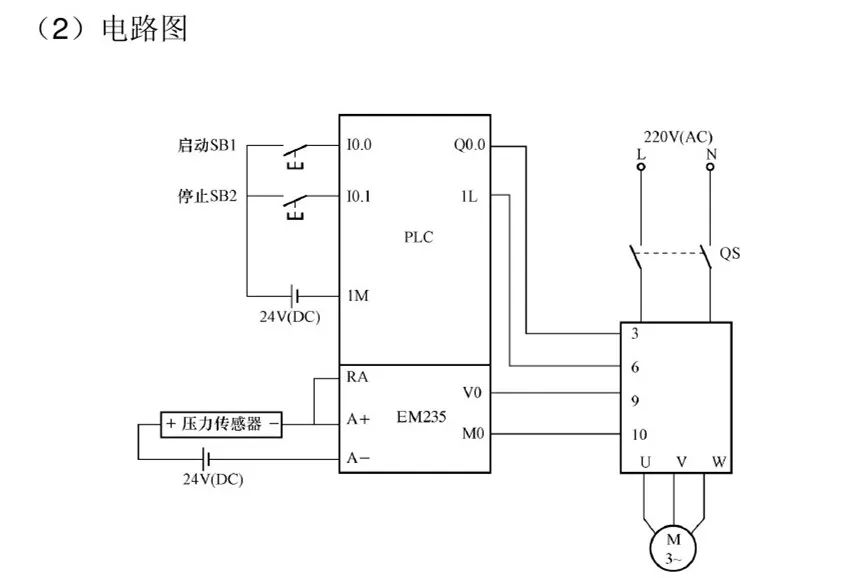

1. PLC的IO分配及电路图

PLC的IO分配

启动按钮，10.0；

停止按钮，10.1；

Q0.0，控制水泵电机运行。

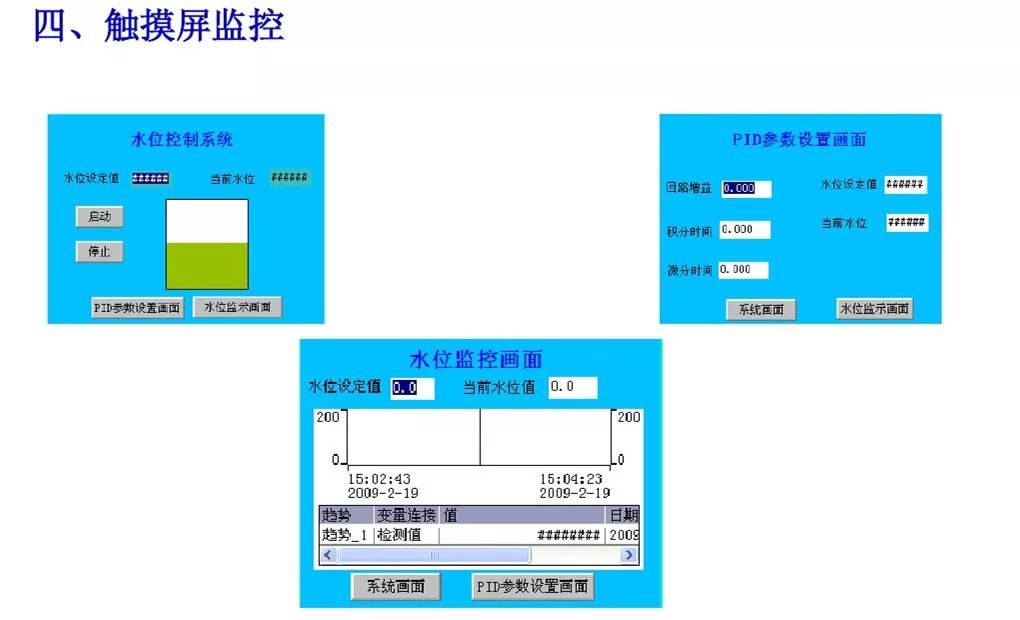

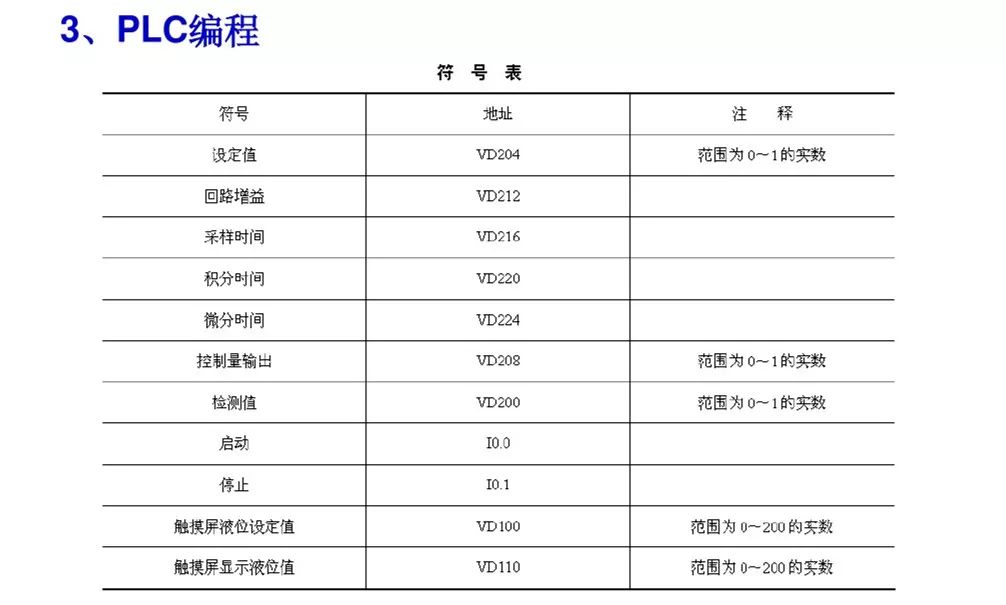

04   触摸屏监控
