松下轻触开关高级指南

从基础知识到选型，尽在此册

何谓轻触开关？

轻触开关是指，按压操作部，实现电流接通或切断的小型微小电流开关。
“轻触(Tactile)”，是 "可触觉感知"的意思，亦即，需要人员识别按压操作部，且实际可用手触摸的电子部件，因此对其操作触感和封装设计性等有一定要求。

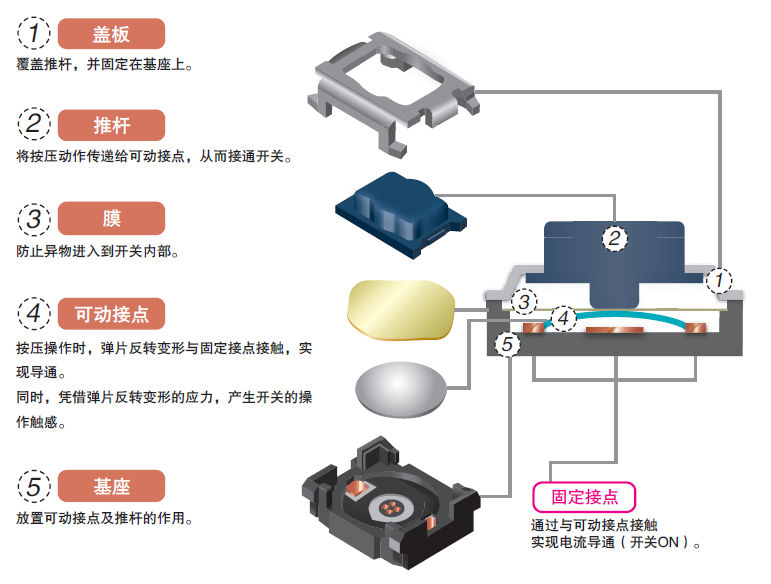

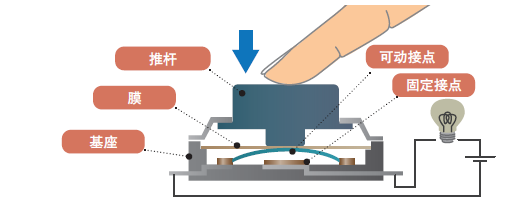

开关内部构造

轻触开关主要由5个部件组合而成，通过改变部件的形状和材料，可以变更按压触感和行程。

开关的工作原理

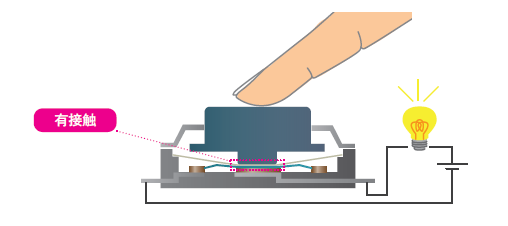

用手指按压开关，推杆与可动接点下压。

弹片反转变形与固定接点接触，实现导通。

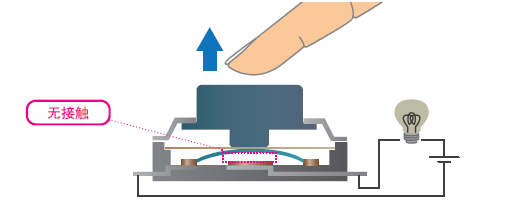

松开手指卸载后，可动接点与固定接点的接触部分分离，通电切断。

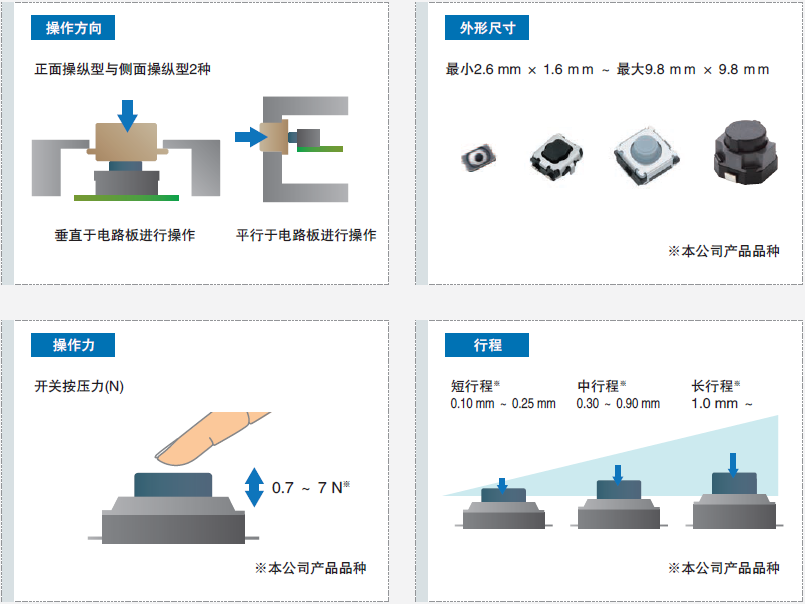

开关分类

一般来说，轻触开关分为很多种类(仅本公司产品就有数百个型号)。
轻触开关大致可以根据4个分类项目进行选择。

结构设计要点

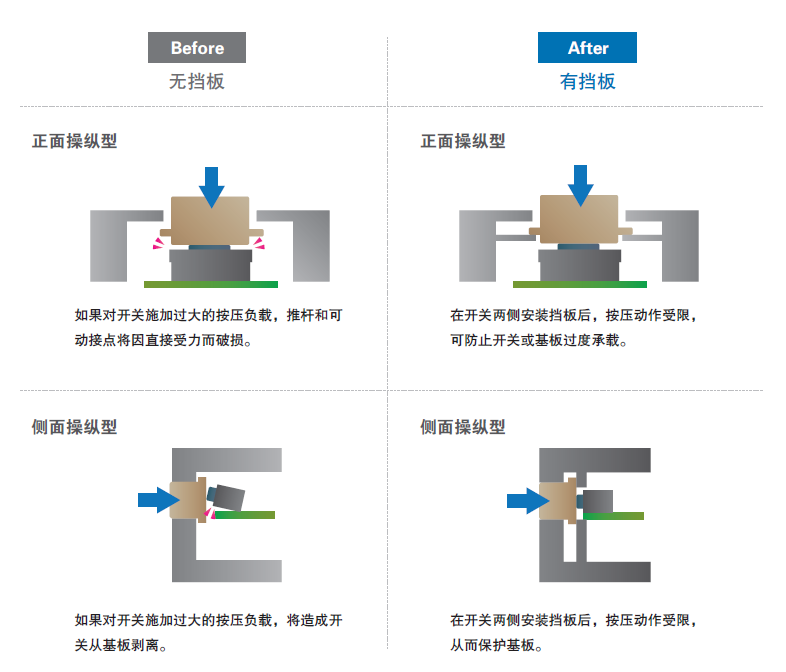

挡板的安装：安装挡板后，可防止因按压负载过大导致开关动作异常。

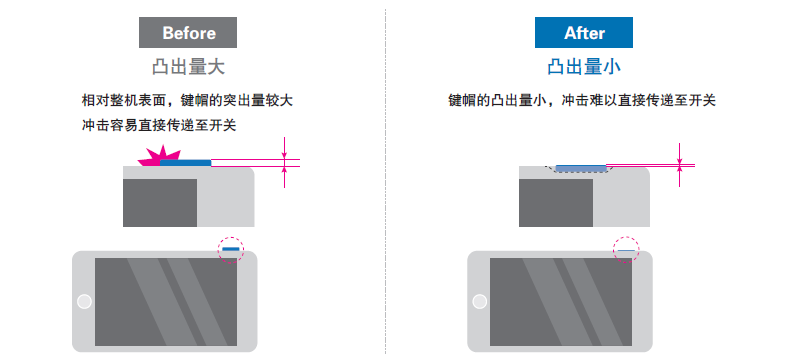

开关键帽：通过减少开关键帽的凸出量，可避免跌落或接触时的冲击。

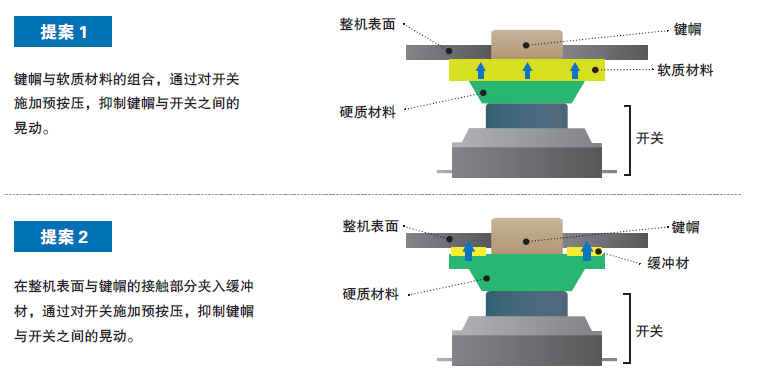

抑制晃动：可以通过预按压抑制开关键帽的晃动。 “预按压”是指，从按压开关之前的阶段开始施加的微弱的负载。 通过预先施加按压负载，可以防止键帽和开关之间的晃动。


更多信息欢迎下载《轻触开关高级指南》原文件
